方案概述

    視頻監控系統是保證城市軌道交通行車組織和安全的重要手段。調度員和車站值班員利用它監視列車運行、客流情況、變電所設備室設備運行情況，提高行車指揮透明度。公安利用它來保障乘客的人員安全和秩序。當車站發生災情時，視頻監控系統可作為防災調度員指揮搶險的指揮工具。

    隨著人們對隨著對視頻要求的提高，軌道交通行業已普遍開始建設高清視頻監控。大華適時推出了軌道交通高清視頻監控解決方案，主要對視頻監控系統的可靠性、穩定性、開放性、可擴展性、應急預案等方面做了優化。并在目前的軌道交通項目中得以廣泛應用。

    方案特點

    高清

    能夠提供整體高清解決方案，包括全套高清設備。支持防暴、超寬動態、電動變焦的槍機、半球、球機等各種攝像機，以及4K超高清魚眼和熱成像等特色產品的使用推薦。

    組播

    系統支持組播，可通過組播來解決視頻大量分發的問題，從而解決了流媒體服務器在傳輸?shù)娇蛻舳司W(wǎng)絡時帶寬占用較大的問題，以及流媒體方案依托服務器的復制分發，服務器成為整個流媒體方案全局故障點的問題，同時也增加了系統對突發大流量的適應性。

    視頻直存

    采用支持視頻直存技術的IPSAN存儲設備，視頻可直接從前端攝像機存儲到存儲設備中。避免因服務器宕機對錄像的影響，使得系統的可靠性更高。同時支持ONVIF、GB28181，可接入第三方前端設備，增加了系統的開放性。

    抗干擾

    前端攝像機內置光模塊，支持直接光纖接入。能夠在地鐵這種復雜的強電磁干擾的環境中穩定長距離傳輸。

    冗余備份

    視頻直存設備支持N+M備份，在站點視頻直存設備故障時，中心視頻直存?zhèn)浞萁M能夠接管故障設備，在站點視頻直存設備故障恢復時，支持錄像回傳，實現不間斷錄像。

    視頻管理平臺可進行雙機熱備策略、平臺N+M異地災備策略，增加了全系統的可靠性。

    智能

    能實現視頻智能行為分析、視頻質量智能診斷、智能人臉識別等一系列智能功能，且和平臺無縫集成。

    運維

    采用智能分析、故障檢測和工作流引擎等技術，整合了視頻質量診斷、錄像檢查和設備狀態檢測等功能，通過故障聯動報警、故障流轉處理、統計報表等業務功能，減少視頻監控系統運維的人力成本，提高運行維護水平，保障系統安全可靠運行。

    應用場景

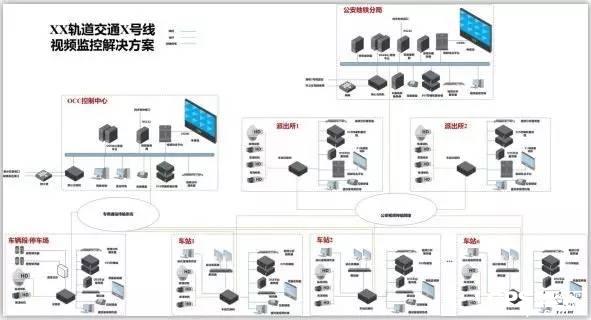

系統架構圖

    上圖為運營和公安合建的視頻監控系統，運營視頻監控系統為2級架構，分布為OCC控制中心和車站。公安視頻監控系統為3級架構，分別為地鐵公安分局、地鐵派出所、車站。

    系統采用分布式架構，各車站和控制中心CCTV系統各自做為一個自治的獨立系統運行，各車站和控制中心CCTV系統又配合形成一個統一的系統，全網無全局故障點，不會由于單點設備故障影響全網其他部分的運行。

    全網由圖像攝取、圖像編解碼、圖像顯示及存儲、車站控制處理、中心控制處理、視頻信號傳輸網絡、網管等部分組成。

    各車站攝像機輸出的高清視頻信號，通過光纖傳送至車站交換機及存儲設備，車站再傳送至控制中心視頻處理設備。

    在各車站的設備室各設置一套具有擴容能力IP SAN存儲設備，進行本站內的視頻存儲功能，當一個車站存儲設備發生故障時，視頻信息可自動切換至控制中心存儲設備存儲，不會導致視頻信息的丟失。

    車站視頻服務器完成本地監控的處理認證、控制、配置、注冊、圖像選擇、優先級控制等信令信息，當服務器故障或網絡中斷時，不影響正在進行的視頻流的存儲和監視。在本地視頻服務器故障時，可由控制中心視頻服務器完成相應功能，實現視頻服務器異地備用。

    為了方便運營維護，閉路電視監視系統設置了網管系統，可對閉路電視監視系統設備進行參數設置、編程及故障告警以及統一拓撲管理等綜合管理。
