一個400多路視頻監控系統的方案設計思路

    大型監控系統如何設計，我們就通過下面一個案例來看下。

    項目共計438路視頻：130萬像素高清紅外高速球機96臺，130萬像素高清紅外槍機256臺、130萬像素高清紅外半球86臺。后端電視墻采用16塊46寸拼接屏，30天24小時主碼流不間斷存儲。

    項目分析

    ●視頻采集系統、視頻傳輸系統、視頻切換管理系統、視頻顯示系統、視頻錄像系統這五個大部分組成了一個標準的視頻監控系統。視頻采集系統主要是完成對前端圖像信號的獲取；

    ●視頻傳輸控制系統完成對前端圖像信號的傳送和控制通信；

    ●視頻切換管理系統完成對圖像信號的切換控制和資源分配；

    ●視頻顯示系統完成對前端圖像信號的終端設備輸出；

    ●視頻錄像系統完成對前端圖像信號的長延時存儲和回放。

    在系統工程中，良好的視頻傳輸設計是監控系統非常重要的一部分。如果建設一套好的系統，選用的都是高指標、高畫質的攝像機、監視器、錄像機，但是沒有良好的傳輸系統，最終在監視器上看到的圖像將無法令人滿意。

    在一個大型網絡監控系統中，如何走線布線，交換機如何選型，如何保證整個網絡傳輸系統視頻流暢以及項目后期維護管理更方便。在很多網絡視頻監控項目中往往會因為交換機的配置不夠合理、選型不到位、帶寬不足， 我們經常能聽到客戶很多的抱怨，比如網線支持距離不夠，圖像出現掉幀、卡頓、延遲現象，IP地址理解、理解規劃困難，網管人員奇缺等。特別是工程們對這塊的體會是最深的。針對以上的情形為例來講下整個項目的配置過程。

    項目情況

    1、項目情況：

    項目共計438路視頻：130萬像素高清紅外高速球機96臺，130萬像素高清紅外槍機256臺、130萬像素高清紅外半球86臺。后端電視墻采用16塊46寸拼接屏，30天24小時主碼流不間斷存儲。

    視頻傳輸部分：考慮到本項目各個視頻點比較分散，為了方便布線及后期系統維護管理，交換機我們給客戶推薦采用了300米傳輸的專業工程交換機，前端視頻通過網絡傳輸到接入層接換機在通過光纖傳輸監控中心。

    2、交換機的優勢

    1)300米網絡傳輸：

高度解決了攝像頭比較分散的問題，可以將同義聚集點更遠的視頻傳輸到一起同時傳到監控中心，也間接節約了交換機的數量及整個系統成本。

    2)拓撲功能：

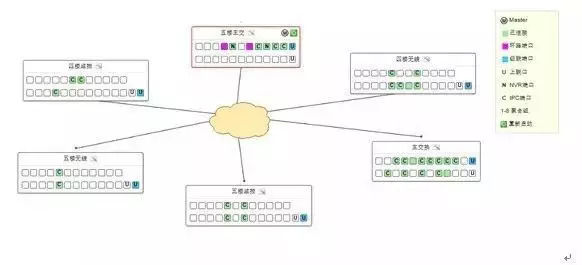

    組網完成后，整個系統整個項目的所以的視頻鏈接在拓撲圖上可以一目了然。如下圖：

    每個交換機可以按相應的交換機地方備注名字，比如：（1樓1層交換機）以此類推，形成有效的集群管理。

    3、固定端口識別IP功能：

    對于支持ONVIF協議的NVR、IP Camera能夠自動識別出來，并表明設備廠商、型號、地點等信息。

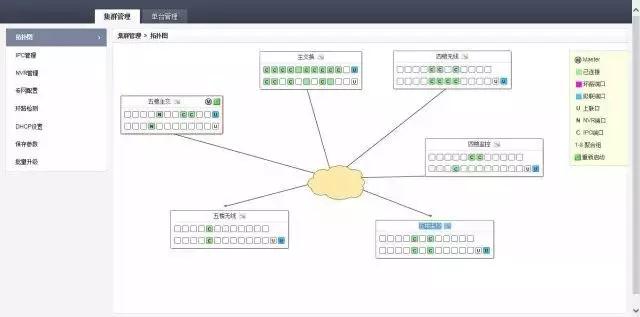

    并且標明NVR和IP Camera之間的關系，即哪些IP Camera是受哪臺NVR所管理的。如下圖：我們可以看到幾個字母和按鈕：U表示上聯口（交換機與交換機連接用），C表示IPC（即攝像頭），N表示NVR（網絡硬盤錄像機）

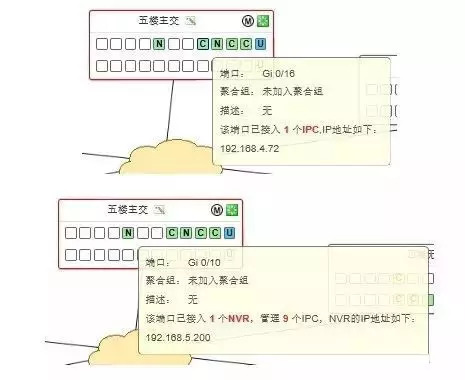

    鼠標停留在“C"位置可以看到IPC的IP地址和相關信息.鼠標停留在"N"位置可以看到NVR的IP地址和相關信息

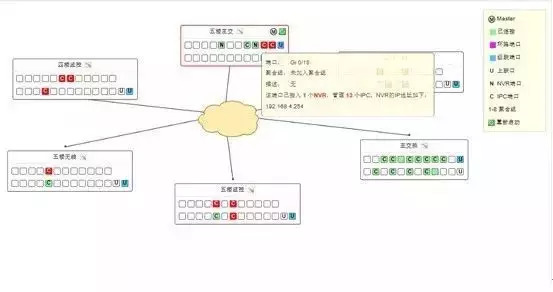

    將鼠標停留在N字母標識上，不僅可以看到NVR的IP地址還會使連接NVR上的所有IPC閃爍，無論連接在哪個交換機，只要是連接到同一臺NVR，便會閃爍。

    4、環路檢測功能：

在網絡中Netis Vision交換機之間能自動識別出端口之間的環路后屏蔽并標記出來，任意插線造成環路后也不會對網絡產生影響，在拓撲中標記成紫色后方便維護和故障排除，如圖片：

    5、通斷報警、專網配置等等。

    此項目中了有這款專業視頻監控交換機，布線、故障排查，維護等變得非常簡單方便。

    解碼上墻

    接下來解碼上墻這塊：438路視頻按4M兆碼流算，存儲一個月，差不多得190塊3TB硬盤，為了考慮成本，我們向客戶推薦了24盤位的存儲矩陣。網絡高清數字矩陣擁有監控行業多個產品的功能，其中包括平臺軟件管理，網絡高清解碼，網絡存儲，及視頻矩陣切換控制、（拼接服務器）的功能，報警聯動，電子地圖、門禁接入，消防報警接入。

    結束語

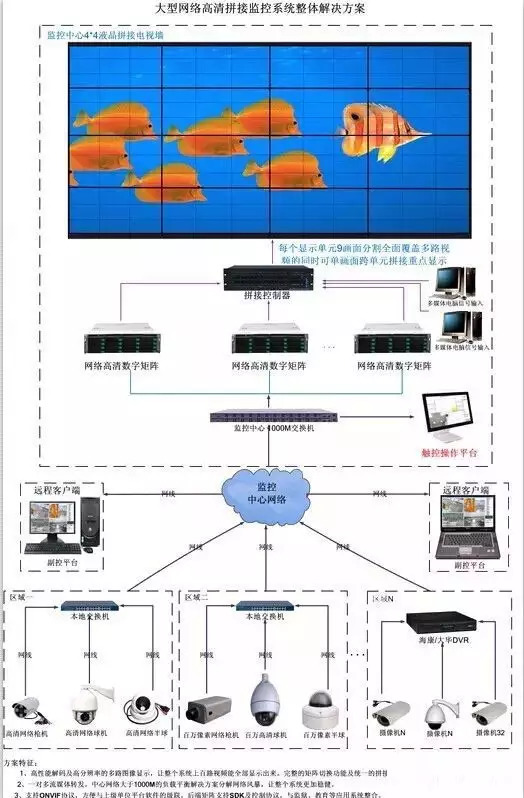

    在任何大規模系統中，中心機房的大小、產品的數量甚至能耗等，已經成為一個系統性的難題。視頻監控系統同樣需要在監控中心，通過由單機具備更多功能更高性能的設備來構成，這是一個重要的考慮因素。存儲產品如果在保障高性能的基礎上，將存儲之外的一些相關功能集成到存儲產品中，將會是一個適應小機房、大應用發展趨勢的必然選擇。整體的方案設計拓撲圖如下:
