BOE 疊屏（BD Cell）技術揭秘

類別：行業新聞發表于：2019-08-02 10:39

摘要：7月8日，海信U9疊屏電視發布，該屏幕搭載的是京東方 BD Cell顯示面板，此外在DISPLAY CHINA 2019、SID2019等展會中，京東方攜65寸UHD BOE BD Cell技術重磅亮相，雙層面板的LCD顯示屏高清、超高對比度顯示效果比肩OLED。

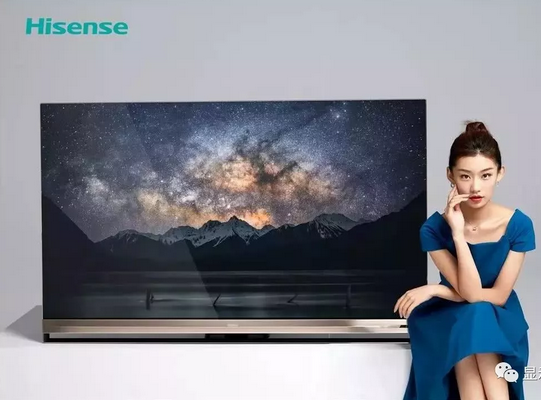

7月8日，海信U9疊屏電視發布，該屏幕搭載的是京東方 BD Cell顯示面板，此外在DISPLAY CHINA 2019、SID2019等展會中，京東方攜65寸UHD BOE BD Cell技術重磅亮相，雙層面板的LCD顯示屏高清、超高對比度顯示效果比肩OLED。

一、什么是（BD Cell）

BOE BD Cell（雙層Cell)

從顯示效果上看，BD Cell改善了CR— Contrast Ratio 對比度（明暗比）、分區數。

看電視對比度（CR）這個指標很重要嗎？

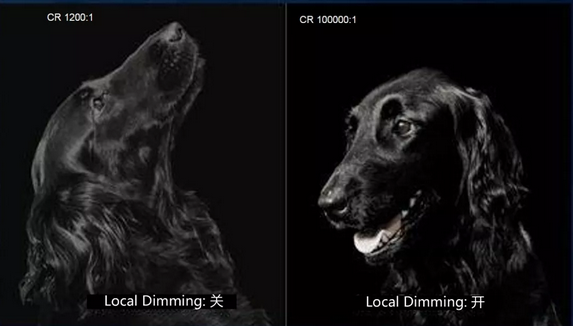

是的，拍出來的狗狗更好看了。

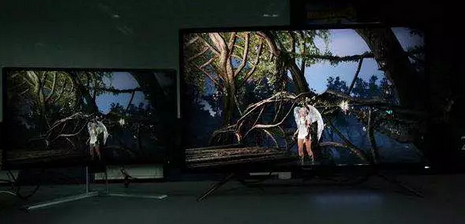

游戲中的仙女，穿什么衣服看得清了。

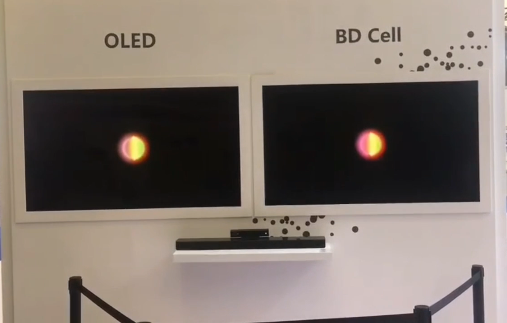

專業名詞解釋：Contrast Ratio是對比度的意思，也就是對某一設備或環境而言的最亮和最暗之間的Intensity的比例。傳統LCD對比度一般大于1000:1，OLED對比度一般大于100,000:1，而BD Cell的靜態對比度高達：500,000:1。

BD Cell超高清顯示屏是TFT-LCD技術的升級與突破，雙層Cell組合設計實現超高對比度，超強色彩表現力，百萬像素級分區（分區數：2,000,000），畫質體驗可媲美OLED，可以給觀者帶來全新的震撼視覺體驗。

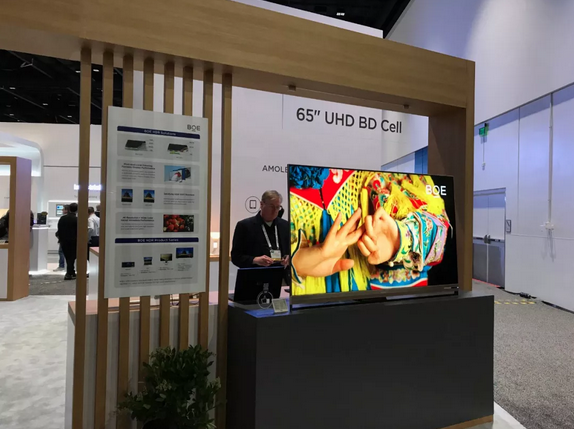

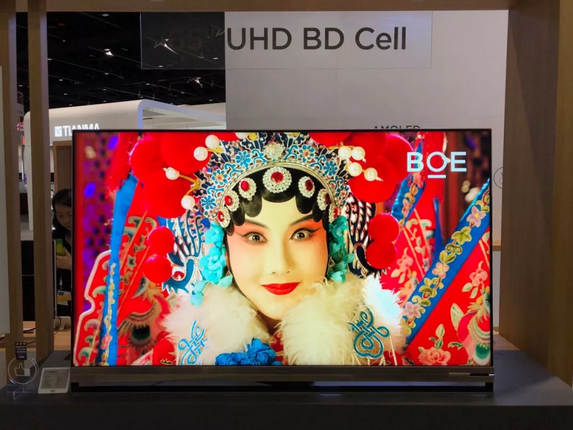

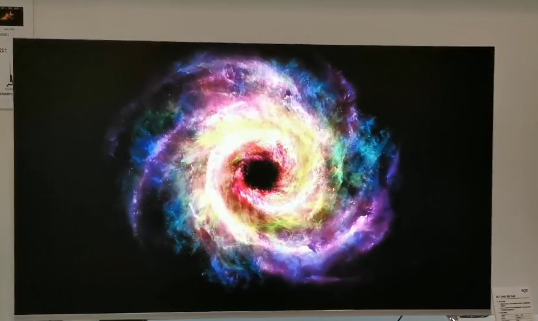

2019年SID 京東方 BD Cell展臺

二、技術原理

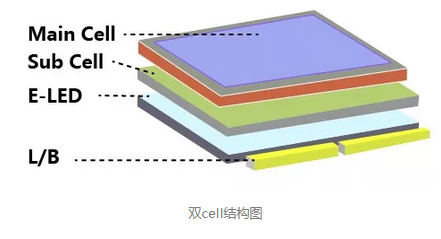

BD Cell超高清顯示屏在結構上的主要的特點是：雙層Cell（Sub Cell、Main Cell）

Sub Cell：65寸FHD顯示面板可以實現屏幕的百萬分區(分區數：2,000,000),每個分區單獨控制開關明暗，使得畫面更細膩，如下圖：

Main Cell：為畫面的顯示部分，涵蓋彩膜的65寸UHD顯示屏。

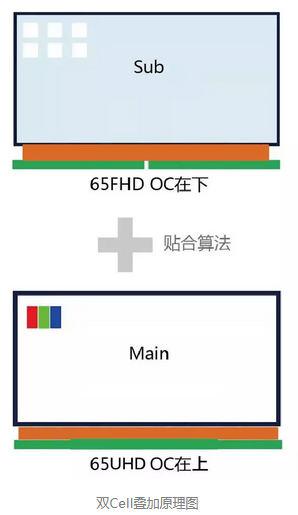

雙Cell疊加效果圖

由于雙層Cell的疊加設計，使得畫面暗處更暗，從而提高畫面的對比度，圖像顯示更加清晰，有更豐富的細節。

液晶電視通常只有一個液晶面板，可以產生彩色的全景，由背光系統照亮。BOE BD Cell推出了第二種單色面板，可以更精確地控制光輸出。彩色LCD層下面的單色LCD層在它們到達產生全畫面的彩色層之前阻擋來自應該是暗的像素的光。它有效地充當每像素濾光器，比大多數其他液晶電視的基于區域的背光調光更精確地控制亮度。。。。

相關顯示參數：

分區數：2,000,000

靜態對比度：500,000

模組厚度<7.5mm

三、技術優點

1、超高對比度

BOE（京東方）推出的 BD Cell超高清顯示屏是TFT-LCD技術全新突破，通過搭載HDR（高動態光照渲染）技術，可以讓圖像亮部更亮、暗部更暗，實現500000：1的超高對比度，色彩表現力更強，畫質體驗可媲美OLED。

2、超高清體驗

65英寸超薄4K 像素級分區顯示產品，可以給觀者帶來全新的震撼視覺體驗。

通過采用Local Diming（局部背光調節）技術可將屏幕分為百萬個單獨區域，模組薄、控光分區多，顯示細膩，能夠在亞毫米級范圍內進行更加精細的亮度調節，讓觀賞者不會錯過每一個畫面細節，真正享受到超高清體驗。還可實現12bit色深使畫面低灰階過渡自然，功耗更低，信賴性穩定，十萬級超高對比度，完美顯示體驗真的“不只是黑”。（BOE知識酷）

中科院院士歐陽鐘燦在接受人民網采訪時表示，當他初次看到疊屏電視樣機時，直觀感受是“震撼“。

歐陽院士介紹，液晶電視此前在與OLED電視的比較中，有兩大技術指標被壓制：一是對比度，二是廣視角。但海信疊屏電視研發成功，把這兩個問題都解決了。

相對于傳統液晶電視，海信疊屏電視在很多關鍵技術指標上都有了巨大躍升。比如，將普通液晶電視的對比度提升10倍以上，實現150000:1的超高對比。在這一核心指標上已經可以媲美甚至碾壓OLED。

再比如，可有效減少普通液晶存在的“漏光”問題，帶給用戶全視角的觀看體驗。普通液晶的“漏光”問題，會影響對比度以及畫質表現，這也是此前OLED陣營優越感所在。海信疊屏電視大大改善了液晶的光暈和漏光現象，這才有了暗場亮度指標媲美OLED水準，峰值亮度高于OLED以及實現高達12bit的灰階控制。

從中國電子標準化研究院測試實驗室的測試數據來看，海信疊屏電視在峰值亮度、暗場亮度、動態對比度、動態范圍、色域覆蓋率和色彩準確性等方面超越OLED電視的 HDR認證要求。

對于疊屏電視的未來市場前景，歐陽院士十分看好。據歐陽院士介紹，疊屏電視的成本只有OLED電視的2/3。“現在我們液晶電視的生產量很大，價格還會往下降。原來OLED電視叫高端電視，液晶電視變成沒有高端電視了，有了疊屏電視以后，液晶電視從此也有了高端電視，而且是便宜的高端電視。”他說。

這意味著，在高端電視的賽道，除了OLED電視之外，將出現全新升級的疊屏電視，而由于后者更具經濟性特征，因此在高端電視市場的競爭過程中會占據一定的優勢。

在歐陽院士看來，疊屏電視的研發成功，突破了液晶產業發展天花板，對于中國顯示行業來說具有里程碑意義。

從市場大環境來看，液晶陣營也到了必須拿出“殺手級”創新技術的關鍵時刻了。奧維云網數據顯示，2019年第*季度電視市場零售量規模1202萬臺，同比下降1.1%，零售額規模349億元，同比下降13.1%。再往前看，整個2018年，中國彩電市場零售量規模為4774萬臺，同比僅微增0.5%，增長幾乎停滯，而零售額則同比下降8.6%。

低價換量的增長方式已經不靈，反而讓彩電行業的整體利潤水平持續下滑，從高點時的5%一路下滑至如今的1.5%，生存愈發艱難。如果沒有帶動產業升級和消費升級的技術創新，還是一味無底線地進行比拼價格，電視行業的前路將十分暗淡。

疊屏電視的出現，無疑恰逢其時。一方面，打開了占市場95%以上的液晶市場的升級空間，將行業競爭拉回到技術驅動的正常軌道上來；另一方面，推動了液晶陣營的產品結構調整，填補了高端液晶電視的市場空白，并在一定程度上化解了OLED陣營帶來的挑戰。（釘科技）

source：Hisense

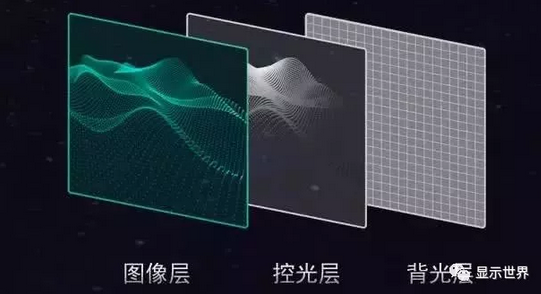

據海信方面介紹，所謂的疊屏電視，從基本原理上來說，疊屏電視在液晶電視彩色面板和背光源之間，增加一層控光面板，利用自主研發的疊屏雙控算法控制上下兩層面板顯示，上面板呈現細膩色彩，下面板精控明暗細節，具備像素級控光能力和超高對比度表現力，所以又稱為觀星級疊屏電視。

海信首席科學家劉衛東介紹，疊屏電視在超高對比度、豐富色階和廣視角這三方面取得了重大突破。正是因為獨有的疊屏控制算法，從而才可能在電視行業內首次實現了背光層、控光層、圖像層的高效協同控制，在提升畫面對比度的同時，也突出了色彩的層次。

液晶電視“天花板”在哪？

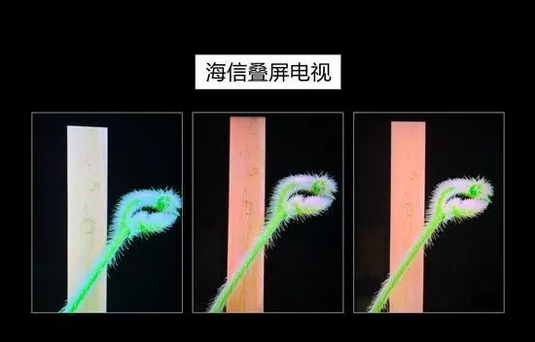

劉衛東稱，從ULED1.0發展到ULED4.0，目前已經可以做到1056分區，實現萬級靜態對比度；而在此基礎上，U9做到了子像素級控光，實現10萬級靜態對比度，“相比傳統液晶電視在暗范圍色彩空間的缺失，以及OLED電視在高亮度范圍色彩空間的急劇減少，U9可實現全范圍色彩空間表現”。

source：Hisense

“從過往的發展歷程來看，很多技術都不是由中國企業第*次發布的，但這次疊屏電視是中國企業的首創”，中國科學院院士、液晶顯示領域專家歐陽鐘燦稱，“咱們國家在顯示領域今年有兩個大事情，一個是自己生產的柔性屏打破了三星的一家獨大；另一個就是液晶顯示方面，可能會改變高端電視市場的格局”。

技術突破在哪里？

所謂技術突破主要是指算法和芯片。

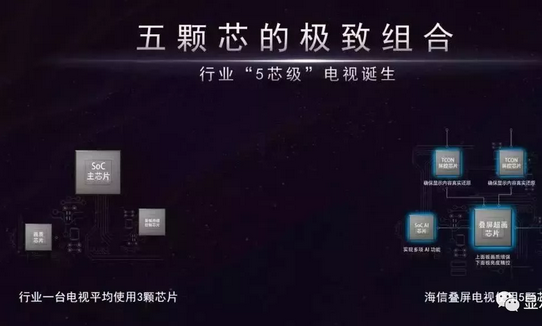

算法上，疊屏電視的核心不在于多了一層面板，核心技術是獨有的疊屏控制算法，在行業內首次實現了背光層、控光層、圖像層的高效協同控制；芯片層面，在疊屏電視出現之前，行業內一臺電視平均使用三顆芯片，分別是SoC主芯片、畫質芯片、面板持續控制芯片。而疊屏電視采用了五顆芯片，分別是雙TCON屏控芯片、SoC AI芯片、疊屏超畫芯片以及Local Dimming背光控制芯片。
