水電站安全防范系統解決方案

    背景與挑戰

    大型水電站都具有裝機容量大的特點，影響著區域供電。同時對電站運行維護也提出了更高的要求，一旦某個電站發生故障，將造成大面積停電，嚴重影響社會的和諧穩定。

    近年來，國際國內恐怖活動活躍，重大惡性恐怖事件頻繁發生?？煽抗╇婈P(guān)系著社會的穩定，水電站作為重要的電力生產企業，電站水庫、大壩（含副壩）、發電廠房、引水渠極易成為恐怖分子的襲擊目標，屬于重點防范對象，反恐任務重、責任大。結合國內近年來的反恐形勢，為切實加強電力設施安全防范標準化規范化建設，公安部會同國家能源局研究制定了《電力設施治安風險等級和安全防范要求》（GA1089-2013，以下簡稱《安防要求》），該《安防要求》已于2013年9月30日由公安部發布，于2013年11月1日起實施。

    水電站安防反恐系統涵蓋的子系統眾多，組成系統包括視頻監控系統、出入口管理系統、智能一卡通系統、入侵報警系統、作業過程管理系統、周界水域偵測系統、應急指揮系統等。根據我司對部分水電站的調研以及和設計院的交流，發現大多數水電站只部署有視頻監控系統、出入口管理系統、入侵報警系統、門禁系統等部分系統，而且現有系統也沒有有效應用起來，在系統功能、資源共享、業務整合上存在諸如以下各個亟待改善的方面：

    1) 現有視頻監控系統利用率低，智能化程度不高，且部分重點區域仍存在監控盲區；

    2) 各系統在功能實現上各自分工，一般情況下均需要安裝配置軟件及操作軟件，造成機房軟硬件的冗余；

    3) 電廠沒有安防一體化管理系統，無法實現設備的統一監測，增加了系統運維成本及安全隱患；

    4) 沒有統一的數據庫，無法在內部實現信息共享，以及系統數據的統一管理與維護；

    5) 系統聯動多數局限于硬件聯動，增加實施與維護的復雜度；

    6) 系統軟件聯動不靈敏，聯動界面風格差，不易于觀察操作；

    7) 無法實現遠程查看整個系統的運行數據，大部分系統信息不離管理機房，不利于上層管理；

    8) 輔助系統信息孤島林立，沒有一個統一的安防平臺做集成管理。

    鑒于以上分析，現行水電站安防反恐管理迫切需要一套統一的管理平臺，對各系統資源進行整合，優化業務管理，降低投資成本及運維成本。

    建設目標

    水電站安防反恐系統是集硬件、軟件、網絡于一體的綜合監控系統，以iVMS-9800平臺軟件為核心，實現多業務融合監控，在監控中心即可對前端系統集中監控、統一管理，為水電站穩定運行保駕護航。

    系統建成后實現以下目標：

    1) 廠區內重要區域應無監控盲點、監控點能夠正常輸出視頻信號，確保監控中心對全廠區的全面監視、監管；

    2) 廠區內重要區域監控點能夠支持高清監控，看清進入?yún)^(qū)域人員的臉部，并支持行為分析，在布防情況下一旦發現異常情況（如非法闖入、徘徊、聚集），能夠及時報警；

    3) 進廠大門部署訪客系統，并與公安系統聯網，對進廠區的人員進行身份信息的核實，避免通緝?nèi)藛T混入廠區對電廠造成破壞；

    4) 為了便于管理，廠區采用智能一卡通系統，對不同人員（員工、承包商、訪客）進行授權，集出入口管理、門禁管理、電梯層控等功能于一體，生產區與辦公區需明顯隔離；

    5) 出入口管理系統主要部署在進廠大門及生產區大門，除了通過車牌識別進行身份認證，還需結合一卡通系統，只有車輛和人員都確定無誤，才能開啟車輛道閘；

    6) 入侵報警系統需要通過動環報警主機可以對各個防區進行分別管理，同時可以實現與視頻監控、燈光等實現系統報警聯動；

    7) 應急指揮系統作為反恐應急和事故管理的重要技術保障，發生事故時，需要現場人員第*時間發回事故現場情況，并及時、準確、全面的將現場情況反饋到調度中心。

    解決方案

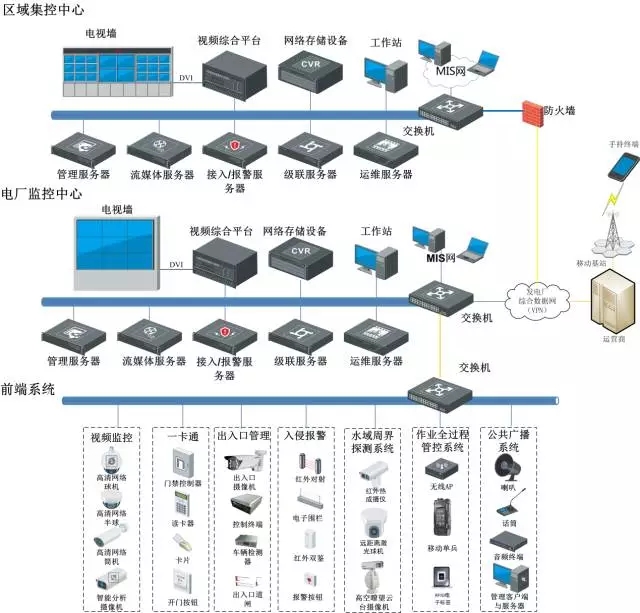

    系統整體拓?fù)鋱D如下圖所示：

    水電站安防反恐系統由前端系統、傳輸網絡、中心系統這三個相互銜接、缺一不可的部分組成。系統可實現如下功能

    1) 高清視頻監控：全面接入1080P及以上高清攝像機，提升視頻質量和安防水平，滿足細節監控（人臉、車輛特征）需求，支持高清錄像存儲；

    2) 智能分析識別：行為分析、人臉識別、車牌識別；

    3) 安防系統融合：實現視頻監控、門禁管理、訪客管理、在線巡查、停車場管理、入侵報警等子系統的集成，各子系統根據預案進行聯動；

    4) 一卡通綜合：集訪客、門禁、考勤、巡更、停車場、消費功能于一體，并能配合監控點進行可視化人員定位功能；

    5) 立體監管模式：實現前端、保衛控制中心兩級垂直監管，固定網絡采用C/S、B/S方式進行訪問，移動網絡通過手持終端（手機、平板等）進行監管；

    6) 系統運維管理：IT基礎設施管理、視頻質量診斷、帶寬優化及控制、資產管理、日志管理。

    方案亮點

    1、可靠的系統設計

    2、優異的系統架構

    3、清晰的圖像質量

    4、先進的智能分析

    5、專業的中心存儲

    6、實用的物聯感知

    7、前沿的移動應用
