深度解析：Mini LED背光的前世今生

近年來，Mini LED領域備受行業關注，國內外大批廠商看好其市場前景，紛紛搶攻。Mini LED兩大的應用方向，即銜接于小間距顯示的Mini LED顯示以及LCD的Mini LED背光，已然成為了2019年的最熱門話題。關于Mini LED顯示，市場進入了產業化的沖刺階段；而關于Mini LED背光，我們今天就來簡單地聊聊它的“前世今生”。

LCD（液晶）顯示與背光源的那些事兒

要想了解Mini LED背光，首先要了解的是LCD顯示與背光源的關系。從液晶屏發展至今，LCD顯示技術的應用已超20余年，LCD顯示的基本原理是液晶通電時導通，液晶分子排列變得有秩序，使左邊的背光光線容易通過；不通電時排列混亂，阻止光線通過。背光透過液晶分子和彩色濾光片后，實現彩色圖案化。因此背光源對LCD顯示的對比度、色彩飽和度起關鍵作用。

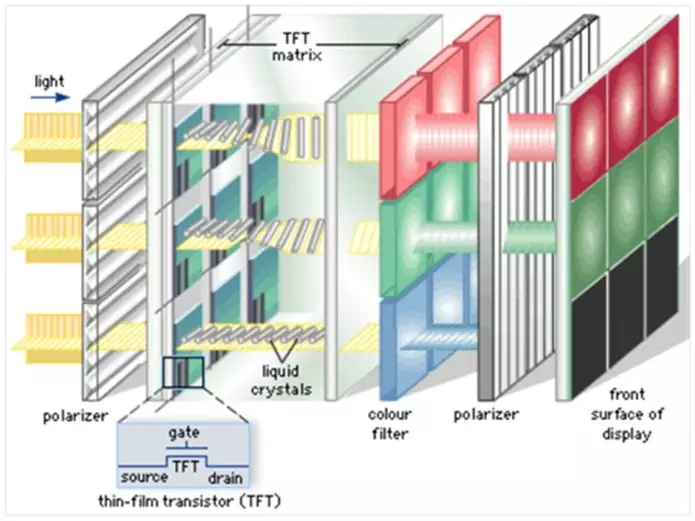

LCD顯示原理圖

背光源技術盤點

作為L(zhǎng)CD顯示的“幕后功臣”背光源在技術和市場的不斷發展中更新?lián)Q代。從最初的CCFL背光到SMD LED 背光、量子點背光，再到如今的Mini LED背光，背光技術的不斷發展，使得LCD的顯示效果得到不斷的提升，讓人們得以享受超高清的視覺盛宴。

1、CCFL背光

CCFL（Cold Cathode Fluorescent Lamp）即冷陰極熒光燈，靠冷陰極氣體放電而激發熒光粉而發光。CCFL最大優點就是亮度高，但功耗大以及體積大、功耗高的缺點很明顯，因此在較短的時間內被取代，退出大舞臺。

2、SMD LED背光

SMD LED背光體積小巧，壽命超長（＞10萬小時）分側入式和直下式。側入式SMD背光燈條的寬度對LCD的厚度起關鍵作用，目前窄邊燈條多用于高端超薄顯示。直下式背光燈條則通過光學透鏡、擴散板將點光源轉換為面光源，采用的SMD LED器件尺寸較大（如4014、3030、2835等），LED數量較少，因此方案多在OD＞10 中應用。

3、量子點背光

量子點具有獨特的光電特性，通過藍光LED搭配量子點技術，即獲得全光譜的光，進而大幅提升其色域（目前可以實現＞110％ NTSC），讓液晶顯示的色彩更加鮮明。目前通過光致發光的量子點薄膜（QD film）技術已經非常成熟（如三星的量子點電視），以硒化鎘為代表制成的QD film已經應用于各大高端LCD中，但該種材料耐濕熱不佳，因此在特殊環境仍然面臨QD film邊緣失效的挑戰。此外，電致發光量子點技術還未實現技術突破。

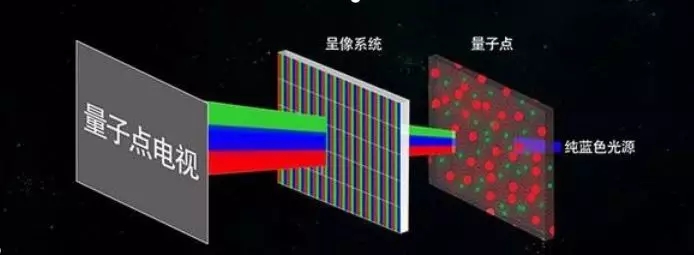

量子點背光原理

4、Mini LED背光

相比于傳統LED背光源，Mini LED擁有更多優勢，適合高端液晶顯示器解決方案：

①可以直接采用RGB三色的LED模組，實現RGB三原色無缺失的顯示效果，且可覆蓋100％ BT2020的寬色域，色彩的鮮艷度媲美OLED。

②Mini LED可以實現高亮度（＞1000nit）下散熱均勻，這是傳統分立LED器件方案無法做到的。

③Mini LED背光可以做到直下式超薄的LCD顯示，即OD≈0mm，這在輕薄的便攜式消費電子中應用廣闊，例如AR／VR眼鏡、手機、筆記本電腦等。

④Mini LED結合精細的Local Dimming，可以實現超高對比度（1000000：1），讓黑的更深邃，亮的更明亮。

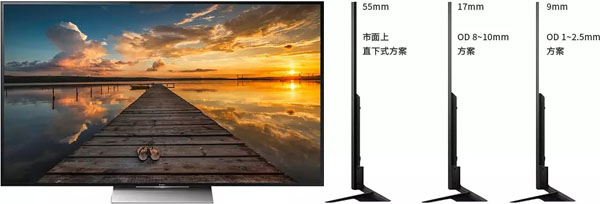

Mini LED背光實現直下式超薄LCD

Mini LED背光：更適合高端液晶顯示器的背光源

通過現有背光源技術盤點不難發現，Mini LED背光作為當前*新的液晶（LCD）背光技術，在LED產業的高速發展助力下，可充分滿足高端消費市場的需求。

其優勢主要在于Mini LED背光封裝采用倒裝Mini LED芯片直接實現均勻混光，無需透鏡進行二次光學設計，由于本身芯片結構小，利于將調光分區數（Local Dimming Zones）做的更加細致，從而達到更高的動態范圍（HDR），實現更高對比度的效果；另一方面，還能縮短光學混光距離（OD），以降低整機厚度從而達到超薄化的目的。

Mini LED背光可結合Local Dimming技術根據電視信號中畫面各處的亮暗場，實時控制對應背光區域的開關及亮度調節，使畫面中黑色更黑，白色更白，色彩更自然艷麗，視覺的逼真感帶來身臨其境的*佳體驗。

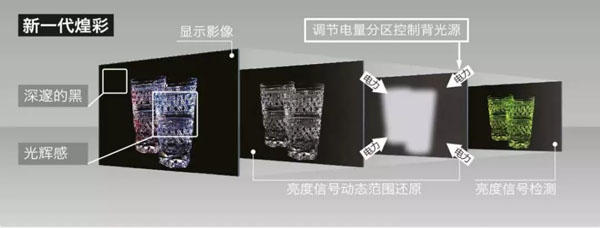

Local Dimming技術應用原理

Mini LED產業化進程

Mini LED背光和顯示技術具有其他技術無法比擬的產業化優勢，Mini LED未來的發展方向，涵蓋了大、中、小尺寸LCD顯示背光以及LED顯示屏等方面，據LEDinside數據顯示，預計到2023年整體Mini LED產值超過10億美元，其中LED顯示屏以及大尺寸電視將成為Mini LED未來應用的主流產品。

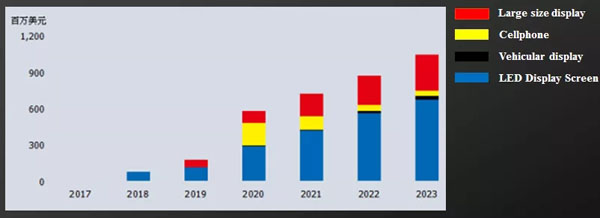

Mini LED產業化發展增長圖

國星光電RGB事業部Mini LED背光案例：

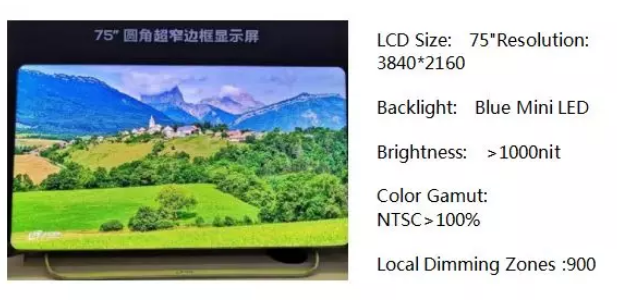

第20屆深圳高交會上，華星光電75吋圓角超窄邊框顯示屏搭載著國星RGB事業部?jī)A情打造的Mini LED背光源大放異彩，一舉斬獲*秀產品獎。

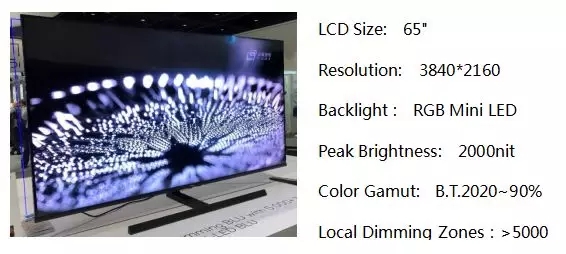

2019美國SID展上全球首款主動式有源矩陣驅動的65吋RGB AM－Mini LED 背光TV驚艷全場，其核心背光方案采用新一代的RGB AM－Mini LED背光，由國星RGB事業部、TCL工業研究院、TCL電子共同開發。

國星光電作為在國內最早布局Mini LED顯示及背光企業之一。目前Mini LED顯示IMD－M09T（P0．9）已經量產1年，*新的面向超高清4K／8K顯示的IMD－M07（P0．7）在6月份的美國InfoComm上正式對外發布。而Mini LED背光方面，國星Mini LED背光產品已處于批量生產階段。

責編：鄧蕊玲
