一、簡介

1、led晶片為LED的主要原材料，LED主要依靠晶片來發光。　

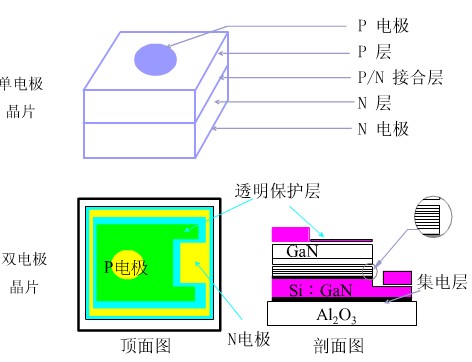

LED晶片結構

2、led芯片是一種固態的半導體器件，就是一個P-N結，它可以直接把電轉化為光。LED的心臟是一個半導體的晶片，晶片的一端附在一個支架上，一端是負極，另一端連接電源的正極，使整個晶片被環氧樹脂封裝起來。

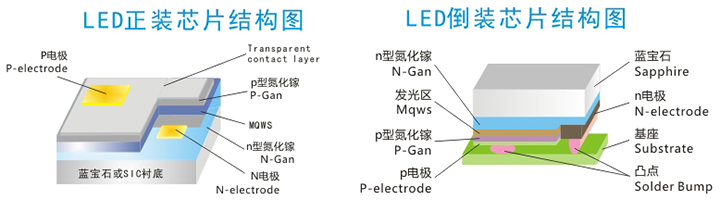

LED芯片結構

二、組成

1、led晶片的組成：要有砷(AS)鋁(AL)鎵(Ga)銦(IN)磷(P)氮(N)鍶(Ｓi)這幾種元素中的若干種組成。　

2、led芯片的組成：由金墊、P極、N極、PN結、背金層構成（雙pad芯片無背金層）組成。

三、分類

1、led晶片

1）按發光亮度分：　　

A.一般亮度:R﹑H﹑G﹑Y﹑E等；

B.高亮度:VG﹑VY﹑SR等；　

C.超高亮度:UG﹑UY﹑UR﹑UYS﹑URF﹑UE等；　　

D.不可見光(紅外線):IR﹑SIR﹑VIR﹑HIR ；　

E.紅外線接收管:PT；　

F.光電管: PD。

2）按組成元素分：

A.二元晶片(磷﹑鎵):H﹑G等；　

B.三元晶片（磷﹑鎵﹑砷）:SR﹑HR﹑UR等；　

C.四元晶片(磷﹑鋁﹑鎵﹑銦):SRF﹑HRF﹑URF﹑VY﹑HY﹑UY﹑UYS﹑UE﹑HE、UG

2、led芯片

1）根據用途分：大功率led芯片、小功率led芯片兩種； 　

2）根據顏色分：主要分為三種：紅色、綠色、藍色（制作白光的原料）；

3）根據形狀分：一般分為方片、圓片兩種；

4)根據大小分：小功率的芯片一般分為8mil、9mil、12mil、14mil等
