戶外表貼燈（SMD LED）發展到今天，已經有多家國內外供應商的產品逐步達到實用階段，除了極度高溫高濕的場合，其應用可靠性已經和直插式LED相差無幾了。在高密度戶外屏方面，P8以及更高密度的屏，戶外表貼燈幾乎是唯*的選擇。

    然而，表貼燈作為戶外屏用燈，有一個短板目前尚未克服，那就是功耗。一般來說，同檔次的表貼燈LED屏和直插式LED（指角度110度/50度的燈）LED屏相比（做到同樣的亮度），前者一般比后者功耗大50%左右，這就限制了表貼燈作為大型屏幕和節能概念戶外產品的應用。所以目前戶外的節能概念顯示屏，大都都是應用直插式LED做的。

    對比顯示屏用的表貼LED和直插式LED角度特性，可以看出：

    表貼燈一般有110度的垂直視角，而直插式LED角度只有50度左右。

    表貼垂直方向的角度特性幾乎都是對稱的，直插式LED有多家供應商（CREE等）還提供帶有向下傾斜角度特性的產品。

    雖然芯片（Chip）的光效在不斷的提高，顯示屏的功耗在不斷的縮小。但這種縮小是同步發生在表貼燈和直插式LED上的，戶外表貼燈與直插式LED在能耗對比上的差異（約1∶1.5）不會縮小。

    所以如果能做出角度特性和直插式LED的接近且?guī)в邢蛳聝A斜角度特性的表貼LED燈（當然要有適當?shù)膬r(jià)格和性能），從而實現與直插式LED屏相同或者接近的能耗。表貼燈用于戶外節能屏的最后一個障礙就被清除掉了。這對于戶外LED屏用燈的市場分布會有巨大的影響。

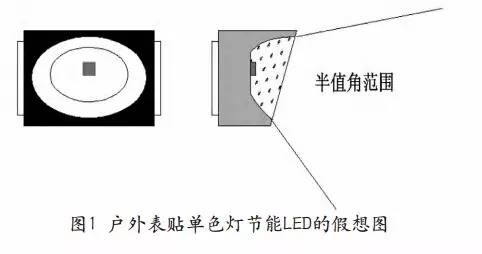

    如圖所示：

    1. 通過芯片的偏置和傾斜的膠面實現角度朝下傾斜。調整光杯形狀實現橢圓的光斑（左右角度大，垂直角度?。?。

    2. 光杯縱切面采用接近拋物面的形狀，強化光杯的反射作用，膠體采用較少的擴散劑，使出光適度地向中部集中。接近橢圓直插式LED的配光曲線。

    3. 由于每個燈只有一個芯片，散熱條件比三合一SMDLED燈的要好，功率可以做的大一些。高亮燈組（用于P25或者更大點間距的品種）應該可以達到每組燈（紅綠藍燈各一顆）最大亮度達4cd以上。能耗指標應該有望和現在市場上主流的4mm橢圓直插式LED很接近。

    采用上面的或者類似的設計，表貼燈做的LED屏幕就有希望和直插式LED做的屏同樣省電。從而改變在戶外大面積屏幕只能用直插式LED才能省電的局面。

    同時作為生產企業，用表貼燈代替直插式LED（用貼片機代替插件機），也有著諸多的基于成本、效率、產能和靈活性（易于外發加工）上的優勢。再者，由于表貼燈顯示屏所需的密封膠較少，對于輕量化設計也有很大的幫助。

    總之，本文所述戶外節能型顯示屏用表貼燈，應該能將中低密度戶外表貼屏的能耗降低到與用直插式LED做的屏幕基本一致，同時又能降低屏幕重量（新老建筑都更容易安裝，更安全），提高生產效率、降低生產成本，達到節能環保的效果。
