HDR技術淺析— 從圖像攝影、影像制作及游戲渲染領域解析HDR技術

HDR是什么

簡而言之，HDR代表高動態范圍（High Dynamic Range），它是一個技術術語，它描述了一種與這種類型的屏幕相關的新型電視屏幕和技術標準，它首先出現在靜態攝影的曝光方法中。

HDR簡史

HDR首先作為靜止攝影技術而聞名于世。在靜態攝影中，我們會一次捕捉多次曝光，然后將它們壓縮成一個單獨的圖像，而不是顯示高光和陰影色調的所有細節。

HDR曝光過程

事實上，法國攝影師古斯塔夫·勒·格雷（Gustave Le Gray）在1850年代首次使用了它。他了解膠片底片的動態范圍限制，并使用兩個單獨的曝光來創建克服這些限制的圖像。

上述照片是從1855年開始的照相感光乳劑（感光乳劑在金屬板上）。所用的膠片的曝光范圍約為3 f / stop。一檔是下一檔的兩倍明亮或暗淡。在這種情況下，海洋和天空的細節將不可能同時保留。天空的亮度顯然遠高于水面的亮度。正常的曝光將要么洗出天空，讓船只可見; 保留云的細節，海洋就會太黑，船就會丟失細節。勒格雷簡單地結合了兩次曝光，以及在印刷過程中一些創造性的減淡和加深（dodging and burning），創造了HDR最早的例子之一。

其他像安塞爾·亞當斯（Ansel Adams）這樣的攝影師，專門用來減淡和加深（dodging and burning），以延長他們的圖像的色調范圍（tonal range）。通過選擇性地欠曝（dodging）或過曝（burning）圖像的不同部分，他可以讓原本在正常印刷品中看不到的細節顯現。這種技術最終被定義為區域系統（Zone System）。

為了捕捉上面所示的色調范圍，使用單張膠片進行曝光和打印是不可能的。只有仔細操縱各種暗區和亮區才能產生這種動態范圍。亞當斯使用了一種近百年的老技術，并將其提升為藝術形式。

所有這一切的目標是，而且是創造出更貼近人眼所見的圖像。利用視網膜中的視桿和視錐細胞，加上我們大腦的視覺皮層能夠分別處理圖像的黑暗和明亮區域，使我們可以看到完整的亮度等級范圍。相機無論是拍攝靜止圖像還是運動圖像，都無法做到這一點。

隨著數碼攝影的出現，將這些暗房技術添加到控制相機成像傳感器的軟件成為可能。這些傳感器受到類似的膠片的限制，其動態范圍有限。但是，由于只需要設置數碼相機進行多次曝光并將它們組合成HDR圖像，現在我們?cè)谥悄苁謾C(jī)上就可以完成以往在暗房中需要幾小時的時間才能做到的效果。

以下是將四個單獨曝光合并為單個色調映射（tone mapping）圖像的示例。

隨后的每一次曝光都增加了大廈的細節。當你看到第四張時，你可以看到天空中的云彩，但建筑物則完全被沖刷掉。現在看看結合的結果如何顯示。這被稱為“色調映射”。

你可以看到圖像中最暗和最亮部分的每個細節，就像你的眼睛通過適應極端光線和黑暗的層次來看待它一樣。最后的照片只有每個曝光的*好的元素，同時扔掉部分沒有用的細節。

2010年Soviet Montage用分束鏡將畫面一分為二，用兩部佳能5D Mark II拍攝。其中一部調到+2 EV，另一部調到-2 EV，拍出來的影片再用某些方法（Soviet Montage并未說明是什么方法）合成為HDR的影片，成為第*部“HDR”視頻：↓↓↓

顯而易見，以動態圖像的形式進行這項工作的能力具有深遠的意義。對比度和動態范圍是決定圖像質量的最重要指標。*好的顯示器可以同時渲染深黑色和亮白色，以展現每一個細節，并提供深度感。HDR在影像顯示上將帶來了更大的對比度、更寬的亮度范圍、更廣的色域，使得影像更加真實和鮮活。

開發HDR電視屏幕的想法出現在5年前，因?yàn)槠聊恢圃焐棠軌蜷_發具有更好的顏色和亮度響應的發光二極管。對此有兩種方法，一種是使用響應更好的磷酸材料，另一種是使用也稱為OLED的有機半導體。

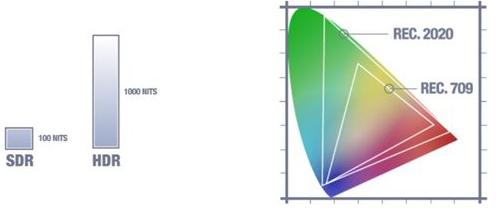

采用這種新技術后，制造商能夠在保持較低的陰影水平的同時創建更高亮度的屏幕，從而有效地創造出更大對比度的屏幕。大多數HDR屏幕能夠達到1000尼特的最大亮度，但未來的標準允許亮度高達10000尼特。相比之下，普通HDTV能夠顯示的最大亮度僅為100尼特（尼特是可見光強度的測量單位）。

新的HDR屏幕也能夠顯示比當前HDTV屏幕所能夠顯示的更大的色域。今天，我們正在研究1990年推出的REC709標準，并且已經受到CRT屏幕理論最大色彩值的限制。

然而，要注意的重點是，HDR的目的不是創造更明亮，更豐富多彩的圖像，而是顯示那些通常會丟失或剪裁的高光細節，使顏色看起來更加真實。
