集創北方超小間距mini LED ICND2069打造顯示領域新格局

隨著LED顯示屏的間距越做越小，除了顯示效果的要求更高了，溫度和功耗的難題也困擾著所有生產商。傳統的節能措施已經不能滿足要求，集創北方基于2055高性能PWM平臺，推出了更高端共陰極解決方案ICND2069，保持優異的顯示效果的同時大幅降低了小間距及mini LED產品的功耗和溫度，開啟了共陰極LED顯示的大規模量產之路。ICND2069憑借優異的性能引領整個行業產品的發展方向。

節能降溫

ICND2069具有四重節能措施

1.共陰節能：R/GB分開供電，消除紅色無用功耗

2.動態節能--根據實際顯示畫面，消除無用功耗

3.黑屏節能--待機休眠模式可省電50%以上

4.低轉折節能--4檔可調節恒流拐點電壓（0.16V/0.24V/0.32V/0.4V）

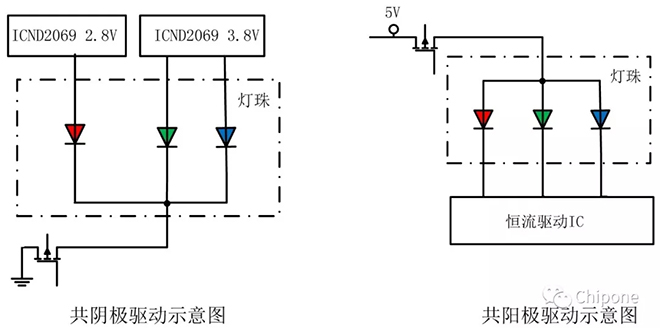

相較于目前共陽極LED顯示屏驅動方案，共陰極使用更低的雙電源電壓（2.8/3.8V）供電，進而有效達到節能降溫，功耗最大可降低30%以上，溫度降低10℃以上。

下表為具體相同規格共陰&共陽模組實測對比數據，相對于共陽極模組共陰極模組能極大的降低功耗和溫度，實測功耗降低30.7%，燈面溫度降低12.4℃，IC面及PCB均能降低5℃以上，能最大限度提高燈珠壽命和模組可靠性。

解決跨板耦合及高對比度干擾

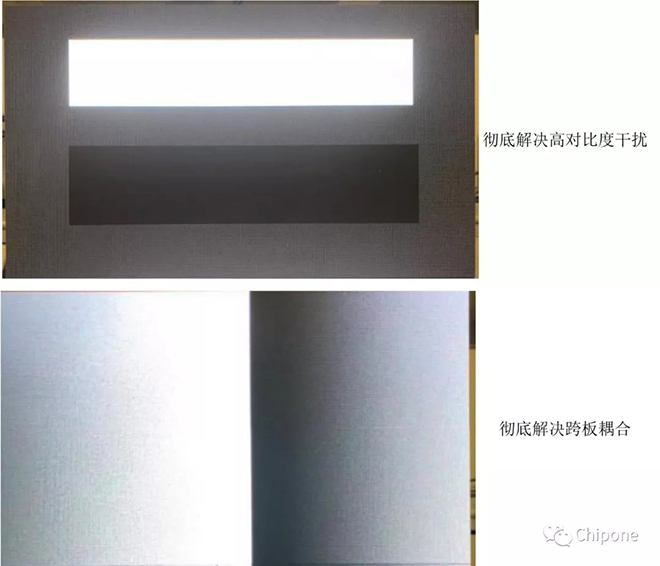

ICND2069秉承了ICND2055優異的顯示性能，在45掃應用中依然能有效解決跨板耦合及高對比度干擾問題，同時依然能達到刷新率3840hz以上灰度等級14bit的配置。

降低亮度，灰階及色差還原完整性

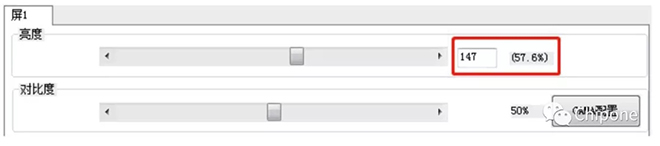

通過軟件調節將亮度逐步從100%降低，觀察灰度漸層的完整性以及低灰度畫面的色差還原的完整性；

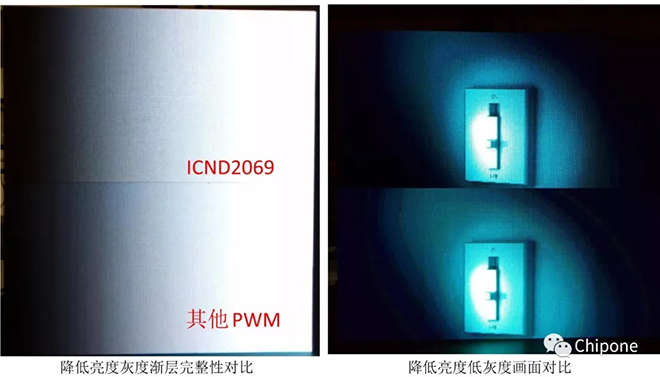

ICND2069在降低亮度的過程中依然能保證較好的灰度漸層的完整性，低灰度畫面也能保證色差還原的完整性，無色度突變現象。

EMI改善

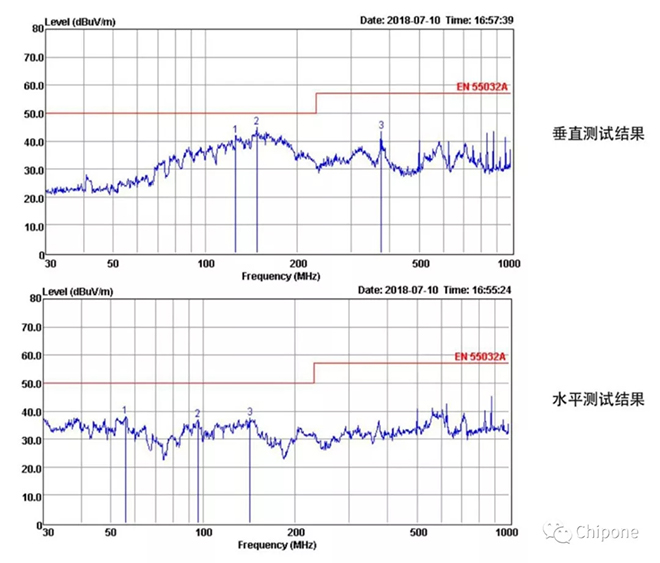

傳統的顯示灰階時鐘GCLK需要由控制器提供，ICND2069采用全新信號協議，內建分頻產生GCLK，進而減少線路中的高頻信號。整體電路中只有極低的DCLK頻率，大大降低了EMI。經實際測試未做任何EMI整改措施的ICND2069箱體能輕松通過Class A等級。

HDR支持

ICND2069依靠內建PLL的方式，可以在16掃時實現16bit灰度，支持更好的HDR效果，實現寬色域和高對比。目前已經配合主流控制系統廠商完成對HDR的全面支持。

結語

通過大量小間距、MINI LED和COB的實際應用測試，ICND2069功耗大幅降低，成本結構合理，通用性強，是共陰極驅動的*佳可量產解決方案。集創北方將繼續加大研發投入力度，不斷突破技術創新，為用戶提供高端共陰極解決方案，引領整個行業的技術升級發展。
