高清監控必須完整地涵蓋前端、中心、后端以及傳輸、顯示和存儲等各個環節，其價值才能顯現。但是，目前的高清監控市場，大多數廠家卻只能提供以高清攝像機為主的單一設備，而一套高清監控系統如果少了電視墻解碼顯示，其價值就所剩無幾了。

    一、高清解碼器的作用

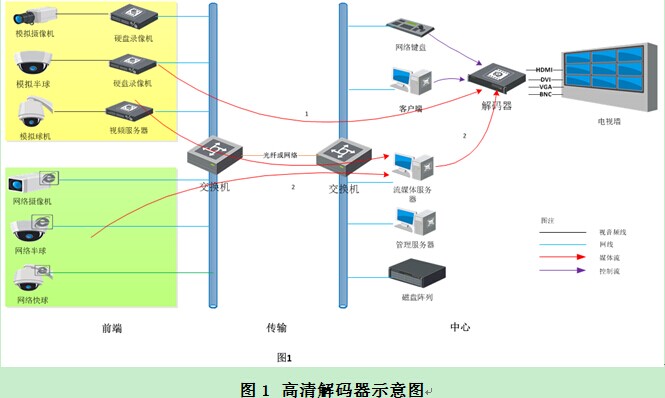

    一個完整的高清監控系統，必須涵蓋前端、傳輸、后端以及中心各個環節，缺一不可。其中，前端負責高清圖像的采集，傳輸負責高清圖像的輸送，后端負責高清圖像的存儲，中心負責高清圖像的顯示和業務的管理。可以說，一套高清監控系統，真正給用戶體現直觀價值的就在于中心的圖像高清顯示，而這離不開高清解碼器。　

    高清解碼器的主要作用，在于接收前端高清編碼圖像并解碼，然后通過自身的各種視頻　　輸出接口，如HDMI/DVI/VGA/BNC,輸出顯示到電視墻上。它與前端攝像機正好是一個正反過程，前端攝像機輸入圖像，進行編碼；解碼器進行解碼，輸出圖像。　

    針對項目大小和中心電視墻的規模，高清解碼器又有兩種主要的應用：

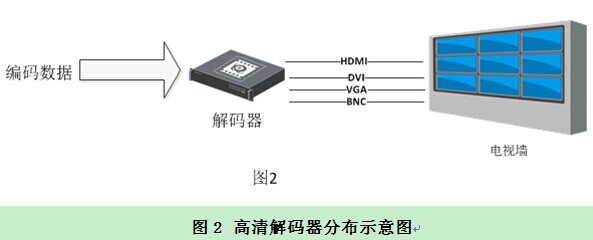

    對于小型規模電視墻，比如4/8/12/16拼接屏，那么高清解碼器可以獨立作為顯示控制設備完成解碼輸出顯示。

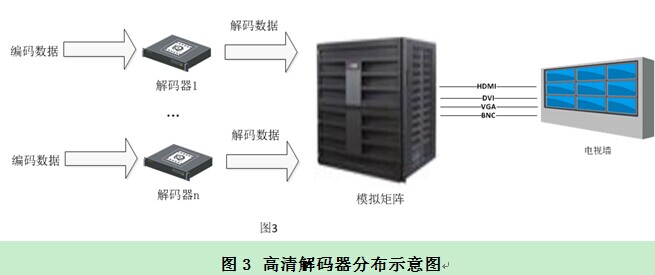

    對于中大型規模電視墻，顯示控制設備一般為模擬矩陣或數字矩陣，那么高清解碼器主要負責接收網絡編碼數據并解碼，然后將解碼后的數據作為矩陣的輸入。

    二、高清解碼器的選型

    基于實現原理的不同，對高清解碼器進行分類，并比較兩者的優劣。　

    1、嵌入式高清解碼器　

    嵌入式高清解碼器實現原理采用專業視音頻編解碼芯片(DSP或SOC)和linux操作系統，軟硬件完全一體化，具有成本低、性能高以及長時間運行可靠穩定等優點，不足之處在于第三方廠商兼容性較差。

    2、軟解碼服務器　

    軟解碼服務器實現原理基于PC架構，采用intel和顯卡，使用windows操作系統，基于第三方SDK完成取流和解碼。雖然相比嵌入式高清解碼器的第三方廠商兼容性較好，但是具有成本高、性能低、易中毒、長時間運行可靠性差、基于SDK開發以及關鍵技術依賴第三方廠商、獨立性差、一般為工控機形態和占用空間大等缺點。

    在一個監控系統中，往往前端編碼設備并不是同一個廠商的。解碼器作為中心顯示上墻的關鍵設備，就面臨著一個關鍵問題：如何更好的兼容多個廠商的編碼設備上墻顯示。目前的安防行業還沒有形成設備統一的接入規范，基本是各個廠商形成一套自己設備的私有協議，并利用SDK對其進行封裝，提供給客戶進行二次開發，完成設備的接入。而要想兼容各個廠商的SDK，最可靠的方式就是基于windows平臺進行開發集成。這就決定了軟解碼服務器在第三方廠商兼容性方面具有明顯的優勢。

    通過比較可以看出，嵌入式高清解碼器相比軟解碼服務器具有很大的優勢，其主要缺點在于第三方的兼容性較差。但是，這里的缺點是針對解碼器作為一個單獨設備而言的，作為系統中的一員，這個缺點可以有效的通過配合彌補。　

    仔細分析解碼器的工作原理，主要分為取流、解碼、顯示三個過程。嵌入式解碼器對于第三方的兼容性差，主要在于取流環節，是由于其無法利用第三方廠商的SDK。而在解碼環節，由于其采用了專業的視音頻編解碼芯片，其解碼兼容性比通用的芯片要好很多。所以說，只要解決了取流的問題，嵌入式解碼器就解決了第三方兼容性的問題，而這可以通過監控系統中的平臺來解決。　

    一個監控系統，必然少不了把所有設備協同工作的控制平臺。控制平臺中通常有一個或多個流媒體服務器，其主要作用在于接收前端設備的編碼碼流，并進行轉發，一般轉發給預覽、存儲和顯示上墻。流媒體服務器是PC架構，可以有效利用第三方廠商的SDK進行設備集成。有了流媒體服務器，就很好的解決了解碼器的取流問題，只要解碼器從流媒體服務器取流就可以了。　

    綜上所述，嵌入式高清解碼器在各個方面都比軟解碼服務器具有較大的優勢。

    三、高清解碼器的特點和優勢

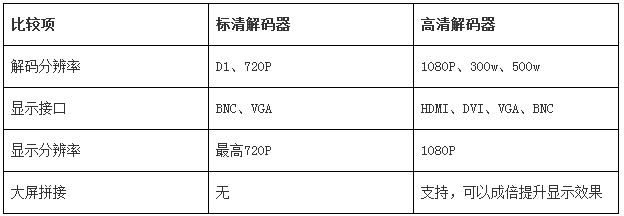

    解碼器的發展，經歷了標清解碼器、高清解碼器兩個階段，對應于前端設備的高清化歷程。那么，高清解碼器相比較標清解碼器的特點和優勢在哪里？　

    1、高清解碼。最主要的一點，解碼分辨率從標清的D1，提升到了高清的720P/1080P,甚至于達到300萬、500萬像素。前端編碼分辨率的提升，必然要求解碼器的解碼能力作相應的提升。

    2、高清顯示。高清，并不僅僅在于高清解碼，還需要高清顯示。標清解碼器一般的輸出接口為VGA和BNC，BNC只能達到D1的輸出效果，VGA也只能達到720P的輸出效果。而高清解碼器，一般的輸出接口為HDMI或DVI，可以達到1080P的顯示效果。　

    3、大屏拼接。在標清解碼器階段，電視墻一般為監視器，而到了高清解碼器階段，電視墻已經升級到了大屏幕。雖然高清解碼器單個輸出接口已經達到1080P的顯示效果，但大屏幕拼接墻要求的是完整的顯示一幅超高分辨率的圖像。所以，高清解碼器就必須具備大屏拼接功能，把一個輸入高清源通過多個高清輸出接口，完整的投射到一個大屏幕上。

    四、嵌入式高清解碼器的設計要點

    要設計好一款嵌入式高清解碼器，主要從硬件和軟件兩方面考慮。其中，硬件框架是基礎，必須考慮周全，具有一定的前瞻性。　

    1.平臺選型　　

    采用什么樣的芯片作為主要的工作芯片，將在很大程度上決定設備的整體架構和性能。目前有很多種芯片平臺可供選擇：DSP、ASICC、SOC、FPGA等。每種芯片平臺又有多個廠商的產品可供選擇。這一步是非常關鍵的一步，選好了就會有一個良好的硬件平臺，可供軟件盡情發揮。　　

    2、視頻輸出接口

    有多種輸出接口可供選擇：HDMI、DVI、VGA、BNC、YPrPb等。并且考慮到大屏拼接，需要采用多個高清輸出接口。

    3、網口　

    高清解碼器對于網絡傳輸帶寬要求很高，所以可以考慮雙網口，每個網口10M/100M/1000M自適應。　

    4、其他設備接口

    其他硬件接口對于解碼器來說，也是必須考慮的，如音頻輸出口、報警輸入輸出口、RS485、RS232、USB口等。　　
