1、新材料制作白光LED大幅提升發光效率

LED產品正在逐漸得到普及，但是制作LED的原材料稀土元素卻越來越少。為了解決這個問題，有相關學者開始在研究一種避開稀土元素制作而成的全新LED，例如用石墨烯改寫現在的白光LED技術。目前的白光LED，也稱為白光二極管，其白色光主要由單晶、多晶兩種方式實現。不過，這兩種工藝都無法避開使用稀土元素。其中，前者是通過單一藍光LED和其表面黃色磷光體組成，磷光體的黃光和藍光LED的混合產生白光的效果。后者則是由不同顏色的LED封裝在一起，通過顏色互補的方式顯示出白色光。

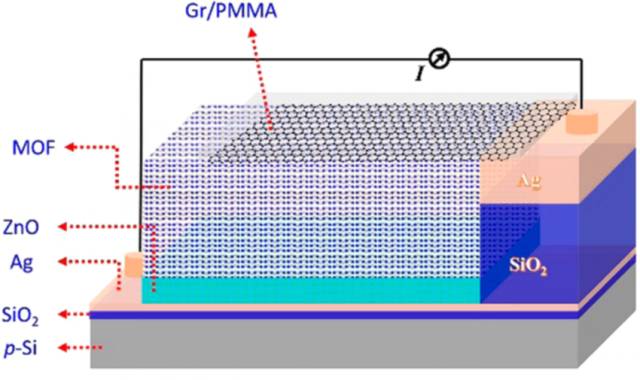

最近有臺灣研究者就指出，使用稀土元素以外的材料也可以制作出了可以發白光的LED產品。這個LED是以堿金屬鍶為基礎，搭建了金屬有機框架(MOF)，在MOF的上下分別結合了石墨烯等材料，構成了可以直接發出白光的LED。MOF是由金屬離子和有機材料配合形成的，在過去的20年中被廣泛應用做化學分離器、藥物輸送、氣體儲存、催化等領域。但因?yàn)镸OF一般多孔、導電性差，一直沒有怎么用于光電領域。在MOF材料外圍，研究者還組合了石墨烯、二氧化硅、氧化鋅，使其在電驅動可以發光。可以說，使用MOF材料來制造發光器件，給了人們一個全新的思路。

2、蘋果或研發更薄更亮的Micro-LED屏幕

此前報道稱，2017年的新iPhone將會采用OLED曲面屏幕，然而這可能僅是蘋果的過渡階段，因?yàn)槟壳疤O果正在研發更先進的Micro-LED技術。據傳聞，蘋果最早會在2017年下半年獲得成熟的Micro-LED顯示屏。實際上，蘋果去年就在臺灣北部設立了一個秘密實驗室，開發更薄、更輕、更亮、更節能的顯示屏幕，并從友達光電、高強光電(Sollink)挖走了不少人才。可以看到，當前已有不少證據顯示蘋果的目光的確不僅限于OLED，須知蘋果在2014年還曾經收購了Micro-LED屏幕技術公司LuxVue。Micro-LED與OLED一樣，屬于自發光，兼具低功耗、快速反應的特質，同時它又比LCD更省電，只是目前Micro-LED屏幕要進行大規模的量產還存在一定的難度。

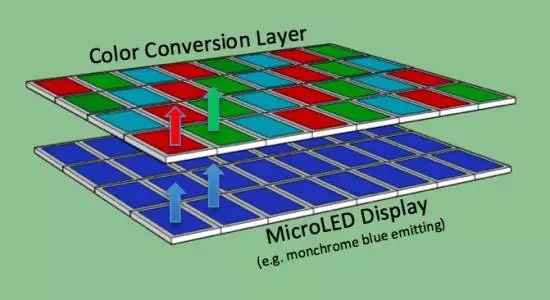

據透露，Micro-LED技術是微型化LED陣列結構，具有自發光顯示特性，擁有高亮度、低功耗、體積較小、超高解析度與色彩飽和度等優勢。除此之外，Micro-LED壽命較長，材料不易受到環境影響而相對穩定，但柔韌性則不如OLED。雖然坊間傳聞指明年iPhone屏幕將發生巨大的變化，但出于可靠性方面，蘋果應該不會長期使用OLED來取代LCD。事實上，Micro-LED技術或許才是蘋果最想要的。有趣的是，過去AppleWatch手表率先采用了OLED屏幕，iPhone隨后跟上，或許在Micro-LED技術上，蘋果可能也會首先將其用在手表上，然后再推至手機。

3、“改頭換臉” 索尼推出CLEDIS新技術

索尼先后在今年的兩個國際展覽會上展示了旗下的CLEDIS屏幕技術，這是一項被形容為能夠挑戰OLED的新技術。之所以能聲稱具備叫板OLED的資本，皆因索尼CLEDIS顯示屏帶來的極高的亮度規格，以及出色的色彩表現力。而事實上，CLEDIS技術就是小間距LED顯示屏技術。索尼所展示的基于點間距為1.2mm的小間距LED顯示屏，和液晶顯示技術不同，小間距LED顯示屏通過RGB三色LED器件的組合成為單一像素，將多個像素封裝成為屏幕元素，再降多個元素組成一個完整的顯示單元，最終我們看到的大尺寸LED屏幕多是由該類顯示單元進行無縫拼接后形成的效果。

據了解，由于需要將細小的三色LED像素進行高速封裝，并且最終達成一定分辨率的顯示效果，需要在多個顯示單元中間實現無縫拼接，所以對于器械工藝和電路設計等技術環節要求非常高。據悉，在2016年，索尼小間距LED技術改頭換面后以“CLEDIS”技術形式出現，其面向消費級用戶的定位也已經發生了改變。索尼CLEDIS顯示技術目前面向商業應用市場推出，由于兼?zhèn)涑吡炼取o縫拼接和顯示尺寸幾乎沒有界限等特征，在戶外顯示行業能夠帶來足夠震撼的視覺效果，而不必?fù)?dān)心環境光線的影響，并能很好的滿足高端顯示應用的需求，如在博物館、畫廊等。

4、歐司朗或斥巨資投IR LED等虹膜掃描技術

據業內人士表示，歐司朗近日計劃將本來要用于LED晶片工廠的資金改投至IRLED等虹膜掃描技術。視智慧手機廠商和虛擬實境系統，對IR LED等虹膜辨識產品的需求大小而定。雖然這個消息尚未拍板定案，不過據報，歐司朗計劃投入至少1億歐元(折合人民幣約7.5億元)到位于德國雷根斯堡的LED晶片廠。言之鑿鑿，但歐司朗官方目前還是不予置評。

南韓大廠三星是其中一個在智慧型手機上使用虹膜辨識技巧的廠商，最近就是因電池問題全球召回的Galaxy Note7。與此同時，蘋果計劃在未來的iPhone上導入相似功能的傳聞也甚囂塵上。歐司朗將資金從馬來西亞的LED半導體工廠轉向其他應用事業，這樣舉措也能夠當作是對2015年極力反對歐司朗LED晶片廠投資者的一種讓步。據德國商報(Germandaily Handelsblatt)報導，歐司朗將會用這筆資金在德國雷根斯堡和中國無錫設廠。

5、Saphlux研發技術“做出很亮的LED”

在LED領域，第*代氮化鎵固體照明材料固有的極化效應會導致LED芯片的單位亮度始終過低，導致其相應終端產品需要的大量芯片，且無法滿足大功率應用的需求。雖然隨著第*代以c面氮化鎵為基礎的固體照明材料遇到瓶頸，新一代的半極性氮化鎵材料在理論上實現了超大功率單LED芯片，卻一直無法解決量產問題，價格居高不下。為此，Saphlux公司研發了一種新技術，可以在標準的大尺寸藍寶石襯底上直接生長半極性氮化鎵，解決了量產難題。

由于在傳統生長方式下，半極性材料只能通過斜切體塊式氮化鎵來實現(也需要在藍寶石上生長)。這樣的制備方式是無法實現量產，小片半極性氮化鎵材料價格非常昂貴(高達2000美元)，只能應用于科學研究，無法商業化。要想批量生產半極性氮化鎵材料，就需要一種新的方法控制其在藍寶石上的生長。據指，Saphlux通過多次試驗，終于找到解決方法(涉及商業機密暫不方便對外透露)，打破原有半極性氮化鎵材料生長模式，既能在標準的大尺寸藍寶石襯底上直接生長半極性氮化鎵，也能直接控制晶體生長的方向和形狀。
