Micro-LED如何解鎖高清無碼？

文章轉載自：果殼硬科技

五年前，蘋果iPhone X開始搭載OLED（有機小分子電致發光顯示）屏幕；2021年，蘋果在新款MacBook Pro上搭載了新的顯示技術：Mini-LED（次毫米發光二極管）。但Mini-LED不是終點站，蘋果涉足的另一項儲備技術，新秀Micro-LED（微米發光二極管）顯示技術或有望一統江湖。

之所以升級顯示技術，都是為了看得更清晰、更還原真實世界。不過目前，搭載Micro-LED技術的產品過于昂貴，如三星110英寸的Micro-LED電視，價格已超過百萬元，普通人根本無福消受。那么Micro-LED產品價格何時才能親民，手機平板何時才能上Micro-LED屏幕？我們拭目以待，在本文中，你將了解到：

Micro-LED為什么被稱作終極顯示技術，

Micro-LED的產業化難點，

Micro-LED市場情況。

改變?nèi)祟惿畹娘@示技術

簡單來講，可以把Micro-LED理解成將LED縮放到極小尺寸的一種新型顯示技術。其未來應用有望涉及顯示器、電視、手機平板顯示、增強現實/虛擬現實/混合現實（AR/VR/MR）、空間顯示、柔性透明顯示、可穿戴/可植入光電器件、光通訊/光互聯、醫療探測、智能車燈等領域。

通常，業界使用兩種方法界定Micro-LED的技術規格。

一是通過芯片尺寸界定，將LED芯片縮放至小于100μm，便可稱為Micro-LED芯片（也有學者認為應以50μm為界）。根據觀看距離和人眼的極限分辨率，對芯片尺寸的要求也不同：

VR/AR應用觀看距離約5cm，像素密度要達到1800PPI左右，此時Micro-LED芯片尺寸為3~5 μm；

10英寸~12英寸的平板至少要達到300PPI的像素密度，對應芯片尺寸為20~30μm；

75英寸的電視則只需43PPI，芯片尺寸往往為200μm左右。[1]

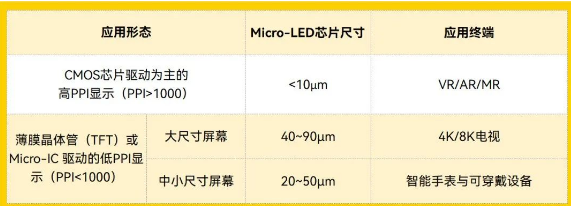

不同應用對Micro-LED芯片尺寸的要求

參考資料丨《電子工業專用設備》[2]

另一種是通過工藝界定，由于Micro-LED芯片尺寸非常小，其長寬甚至比芯片的高度還小，導致芯片高度大于固晶面尺寸，不利于芯片在基板上固定，因此會比傳統LED增加一步激光剝離芯片基板的操作。

縱觀整個顯示行業，技術持續涌現，目前市場主流技術包括TFT-LCD（薄膜晶體管液晶顯示）、AMOLED（主動矩陣有機發光二極管顯示）、QD-OLED（混合OLED和QLED的技術）、QNED（以藍光LED作為光源的QD-OLED顯示）、Mini-LED、Micro-LED、Micro-OLED。

可以簡單將現階段顯示技術分為LCD、OLED、QLED、Micro-LED四個大類，其他技術是在此基礎上的改良版或過渡版，而Micro-LED被部分學者認為是理想的顯示技術，是新型顯示時代的終極目標，有望替代現階段大面積使用的LCD和OLED。

從黑白到高清彩色，CRT技術滿足了一代人對影響世界的夢想。從又厚又重到平板顯示，LCD和OLED滿足了人們對輕薄、便攜、對視力友好的要求。而現階段，唯 一能達到更接近現實，甚至是能夠騙過人眼的下一代顯示技術，是Micro-LED。[3]

行業人士認為，當多種顯示技術集中爆發后，最終可能只會有一兩種技術能主導市場，而最有希望的無疑是Micro-LED。[1]

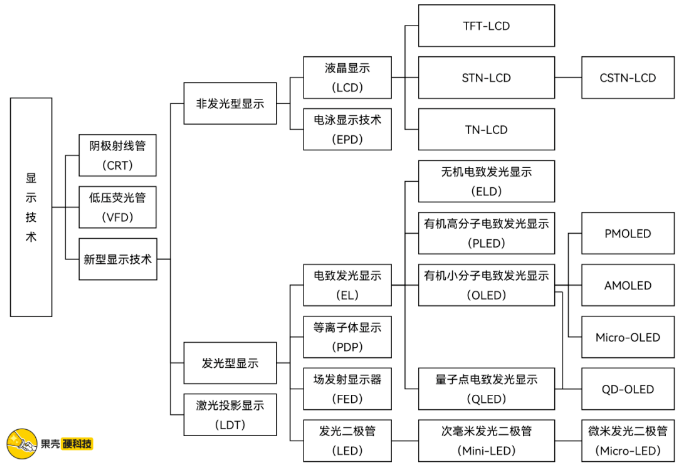

主流顯示技術的分類

參考資料丨《Micro LED顯示研究報告（2019）》[4]，《電子工業專業設備》[2]

Micro-LED憑什么能獲得如此高的評價？因?yàn)樗粌H擁有LED的大部分優點，還具有高亮度、高分辨率、高響應速度、低功耗、體積小、易拆解、靈活度高、無拼縫等特征，能夠覆蓋絕大多數顯示應用場景[5]。與此同時，它的響應速度能夠達到幾十納秒，沒有殘像且不存在壽命問題。[3]

除此之外，對比LCD、OLED、QLED等前輩，Micro-LED的主要性能參數均較為優異。

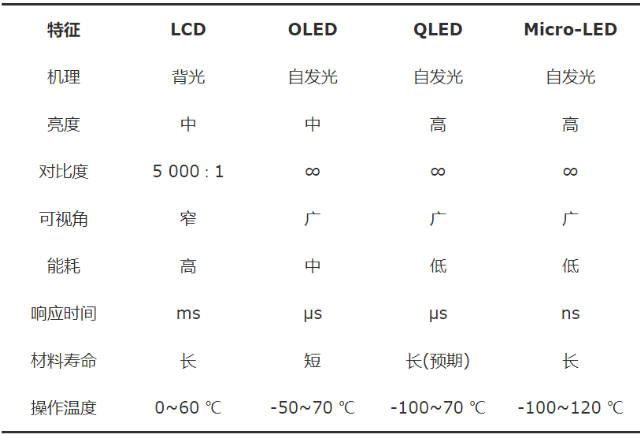

現代顯示技術比較[1]

過渡技術已大規模商業化

Micro-LED還有一個近親：Mini-LED，可以將后者理解為L(zhǎng)ED與Micro-LED間的過渡技術。由于技術原理極為類似，業界普遍將二者歸結于一個路線中，有些情況也會被合稱為MLED。

作為前序技術，Mini-LED主要解決的問題是芯片尺寸斷層問題，相關技術發展對Micro-LED具備一定的借鑒作用，其芯片尺寸一般為75μm~300μm。

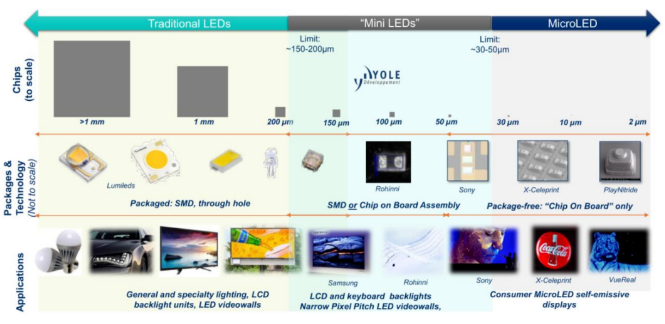

LED全景圖[6]

Mini-LED要比Micro-LED實現起來簡單地多，不僅在芯片尺寸上更容易被實現，而且在材料上也沒有科學性的難題，已被量產投入到市場中，蘋果、三星、TCL等品牌已實現規模化量產。

但Mini-LED與Micro-LED有不同應用場景，市面上Mini-LED一般作為L(zhǎng)CD背光源出現，再結合量子點技術，實現高動態范圍顯示，而Micro-LED則直接用于制作顯示像素[7]。簡單來說，市售的Mini-LED顯示器本質上還是LCD，Mini-LED只是LCD的一個陪襯，而Micro-LED顯示器則直接發光成像。[8]

自2018年開始，面板廠商陸續發布使用Mini-LED作為背光的樣機，產品尺寸達到152.4mm~685.8mm（6~27英寸），至今為止，Mini-LED背光的顯示器已擁有1398mm（55英寸）、1651mm（65英寸）、1905 mm（75英寸）和2159 mm（85英寸）等型號，可達8K分辨率、120Hz刷新率的高指標，可將現有顯示器對比度由10000∶1拉升至1000000∶1。[9]

Mini-LED產業化行徑明晰，已具備一定出貨量。2021年，全球中尺寸Mini-LED背光面板出貨量達740萬片。到2023年，智能汽車將成為Mini-LED的新陣地。[10]

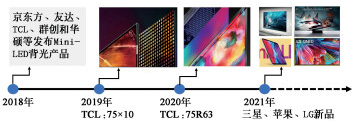

基于Mini-LED背光產品的發展路線[9]

作為中間過渡的Mini-LED產業一派欣欣向榮之勢，而Micro-LED依然小眾，那想讓么Micro-LED出圈，究竟難在哪里？

想造，沒那么容易

Micro-LED什么都好，就是貴。究其原因，在于制造環節的難題較多，導致難以大量生產、良率較低，引發價格攀升。

從表面看，Micro-LED芯片只是將LED芯片微縮化，但實際情況遠比想象中要難。從毫米級到微米級轉換的過程，本質是LED微小化、薄膜化和矩陣化，在該過程中材料生長、器件制備、驅動技術、生產工藝等步驟都發生了變化，最終產生質變。[11]

Micro-LED采用的是RGB（紅綠藍）顏色標準，由于是自發光元件，想讓Micro-LED顯現圖像，就要分別做出三基色的發光芯片，以此構成一個個像素。

用不同材料，可以制備不同顏色的Micro-LED芯片，如InGaN/GaN基材料用于制備綠光/藍光Micro-LED陣列，AlInGaP/GaAs基材料用于制備紅光Micro-LED陣列，藍寶石、砷化鎵和硅等襯底上生長外延層，制備Micro-LED陣列。[12]

從襯底到產品，Micro-LED顯示器會經過外延生長、芯片制造、巨量轉移、性能檢測四大工藝。

Micro-LED器件制造工藝流程[2]

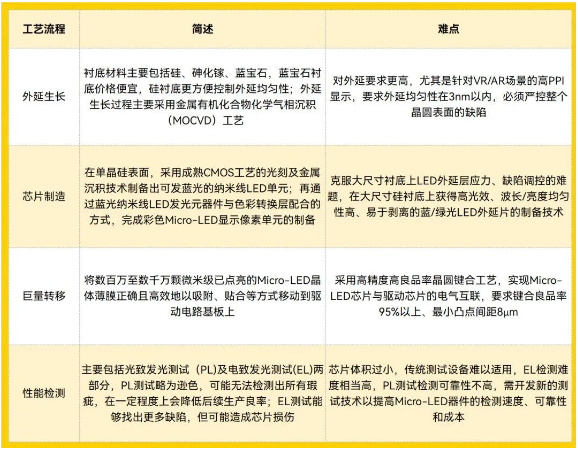

Micro-LED器件制造簡述和難點

參考資料《激光與光電子學進展》[13]，《電子工業專業設備》[2]

從技術上來看，芯片制備相關的材料和設備上相對成熟，問題癥候在于制造環節，具體來說，Micro-LED的壁壘包括以下幾點：

都是小惹的禍

對芯片來說，尺寸做得越小，制造難度就越大，Micro-LED亦如此。Micro-LED芯片的尺寸實在太小了，將其制作成各種顯示器件時，都要考慮小尺寸帶來的影響。

要取得小尺寸的Micro-LED，就要使用微縮制程技術，將LED芯片微縮后到滿足應用要求的尺寸。微縮制程技術包括芯片焊接、晶圓焊接、薄膜轉移三種路徑，技術實施得越好，像素密度就會越高。

微縮制程技術實現的三種路徑

參考資料丨《Micro-LED技術路線圖（2020版）》[6]，有刪改

Micro-LED還有個不得不面對的致命問題：在微縮過程中，時常會產生側壁缺陷。比如，同樣是2μm的誤差缺陷，在250μm×250μm尺寸的LED上，剩余可使用率為97%，但在5μm×5μm的Micro-LED上，剩余可使用率僅為4%。[14]

誤差缺陷導致芯片使用率大幅度降低[14]

不僅如此，Micro-LED芯片尺寸越小，電感耦合等離子體（ICP）刻蝕區域（側壁）與有源區體積的比率就會越大，刻蝕損傷所形成的缺陷占比越高[15]。導致非輻射復合比例逐漸上升，發光效率和使用壽命下降。如尺寸從400μm減小至20μm，電流密度光效下降比例可達50%[7]。這還會導致有源區內肖克利·雷德·霍爾（SRH）非輻射復合幾率增加、輻射復合幾率和發光效率降低、引入新的漏電通道加重器件反向漏電。這些問題，在尺寸小于10μm的Micro-LED上尤為顯著。[16]

芯片尺寸問題還會讓提高驅動器與Micro-LED陣列集成的效率和穩定性成為難題。簡言之，量產LED或是Mini-LED的工藝流程，對Micro-LED來說可能不再適用。

巨量轉移的困境

LED顯示器的每個像素點都由點陣組合而成，一個個小LED芯片組成的陣列的間距基本一致。Micro-LED也是同理。制造出芯片后，也要將大批量的Micro-LED芯片定點巨量地轉移到電路基板上，這個過程就是“巨量轉移”。

與傳統的LED不同，Micro-LED的巨量轉移不僅對轉移精度、轉移速率、色彩均勻度的控制有更高要求，轉移數量也更大，4K的Micro-LED顯示器需完成兩千多萬顆的Micro-LED芯片倒裝，而8K則達到了上億顆。[17]

目前巨量轉移技術有多種技術方案，包括精準拾取技術、激光釋放技術、流體自組裝技術及滾輪轉印技術等，不同技術擁有不同特性，但都存在一定弊端。

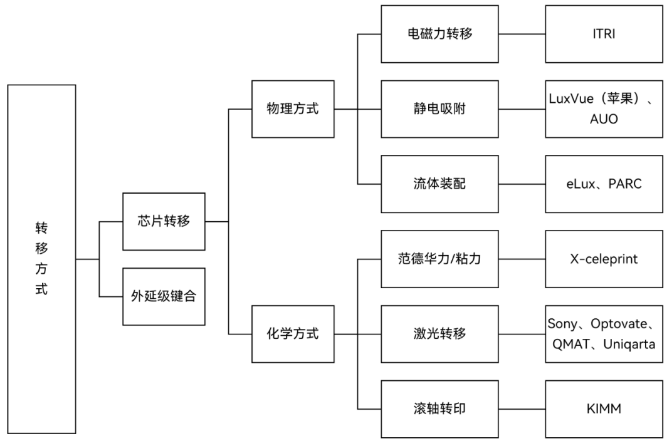

Micro-LED芯片巨量轉移方式[2]

具體來說，精準拾取技術對轉移設備精準度及穩定度要求極高；激光釋放技術在實施過程中可能會對芯片表面造成損傷，降低良率，此外激光設備價格昂貴；流體組裝技術需經歷3次才能完成轉移，效率較低；滾輪轉印技術可在柔性基底上實現轉移，但同樣需要3次轉移才能完成巨量轉移。[17]

部分方法在實驗室可達99.99%的良率，但比起至少要達到99.9999%良率的產業化要求，相差距離較大。業界正在探尋一種易實現、良率高又較為便宜的技術方案。[18]

繽紛色彩背后的挑戰

為什么顯示器能夠呈現得如此豐富多彩？因?yàn)轱@示界普遍采用了RGB（紅綠藍）顏色系統，通過RGB三原色疊加合成，能夠?qū)崿F(xiàn)肉眼可見的大部分色彩。想要Micro-LED能夠正確描繪出畫面，就要做好色彩方案，即全彩化。

Micro-LED彩色化主要有兩種解決方案：一種是藍色源轉色方案，但色轉換材料存在涂布均勻性和信賴性等問題，應用較少；另一種是直接使用LED的RGB三色方案，但對Micro-LED來說，這種方案并不是拿來就能用，需要對LED大小進行相應調整，此外由于各色波長均一性差異，還會面臨光效率和良率不足的問題。[14]

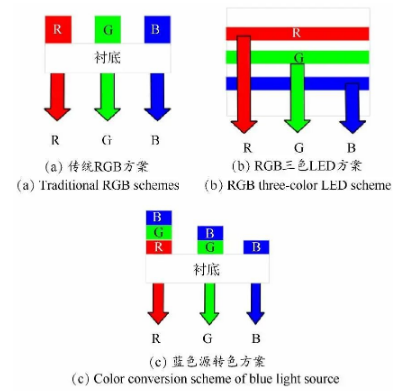

不同彩色化技術[17]

產業鏈上的難題

造出Micro-LED芯片并不代表著結束，要讓它真正顯現在人們眼前，在多個技術領域上都要有所突破。

與其它芯片技術相同，Micro-LED也將牽扯龐大的產業鏈與原材料問題，從原料到點亮屏幕，分為上游、中游和下游，每個環節都與最終成品息息相關，其中較為關鍵的技術包括驅動IC、驅動背板和封裝。[19]

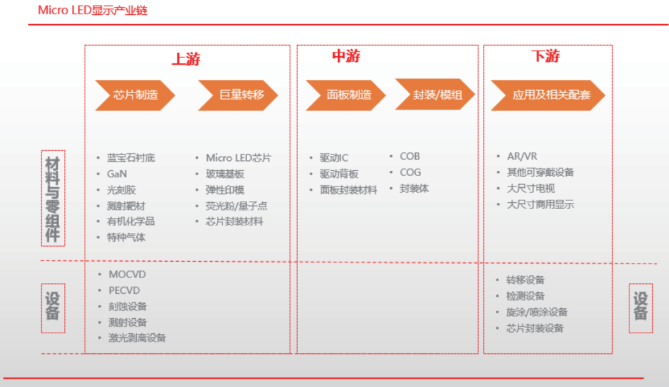

Mirco-LED顯示產業鏈[19]

產業正蓄勢待發

作為終極目標，Micro-LED無疑是顯示領域的明星。

2000年以來，得州理工大學教授提出Micro-LED的概念，堪薩斯州立大學制備基于Ⅲ族氮化物Micro-LED[20]，學術界自此掀起研究浪潮。尤其在2006年后，開始呈指數型增長。谷歌學術數據顯示，截止目前，Micro-LED領域已有近6000篇文獻。

世界各地研究機構與廠商也相繼投入Micro-LED的研究，在消費電子巨頭牽動下，Micro-LED初步產業化。

2012年，索尼發布55英寸高清Micro-LED電視面板Crystal LED，它是首個作為商業產品出現的產品；

2014年，蘋果公司收購Lux Vue，入場Micro-LED的技術研究，這項技術真正開始進入大眾視野，迄今為止，蘋果不僅持續推動Micro-LED技術發展，還發布了多款Mini-LED相關產品；

2018年，三星于CES展推出全球首款模組化拼接的146英寸Micro-LED TV“The Wall”；

2020年12月，三星發售110英寸Micro-LED電視；

2021年1月，Vuzix發布首款商業化的Micro-LED AR智能眼鏡。[17]

從專利上來看，2002年～2014年，Micro-LED專利申請總量較小。而自2017年開始，申請量開始大幅提升。[21]

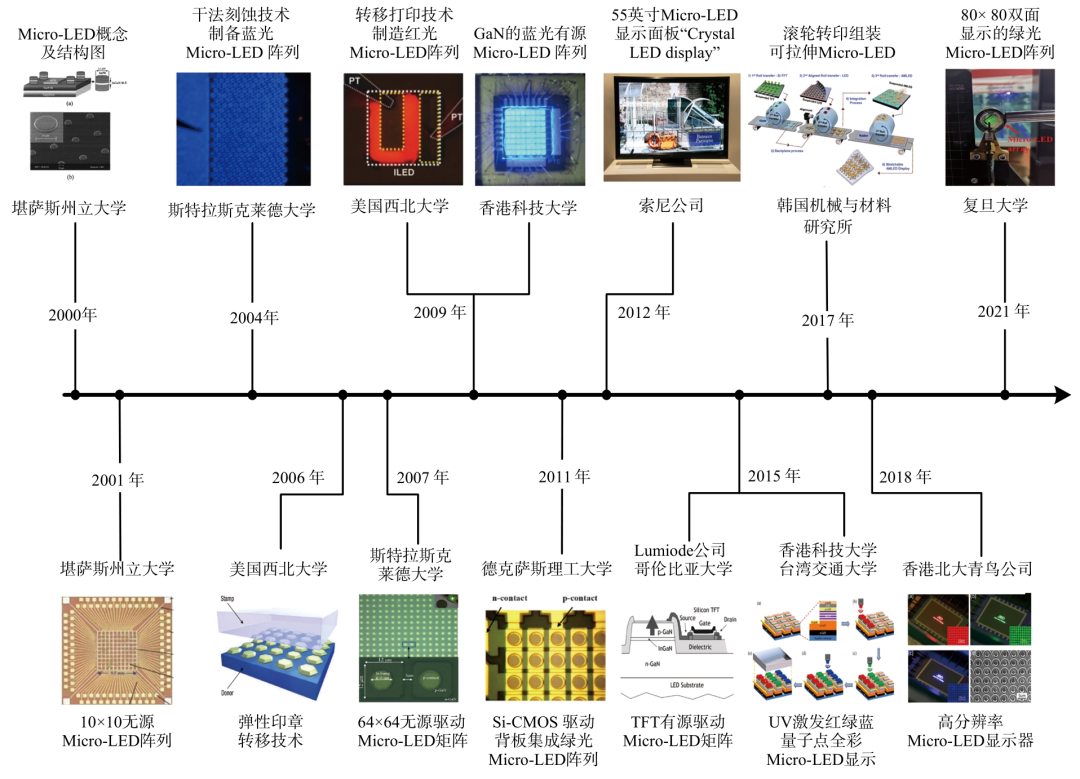

Micro-LED發展歷程[12]

由于技術難題較多，現階段Micro-LED整體市場規模有限，業內預計，Micro-LED在2024年將實現大規模商用化。[22]

據Research And Markets統計，2020年，Micro-LED的全球市場規模為10億美元，預計到2027年將以77.1%的年復合增長率增長[23]。另?yè)?jù)高工產研LED研究所（GGII）預測，2025年全球市場規模將超過35億美元，2027年有望突破100億美元[24]。反觀國內方面，有望在大規模商用化之后沖擊800億元市場規模。[22]

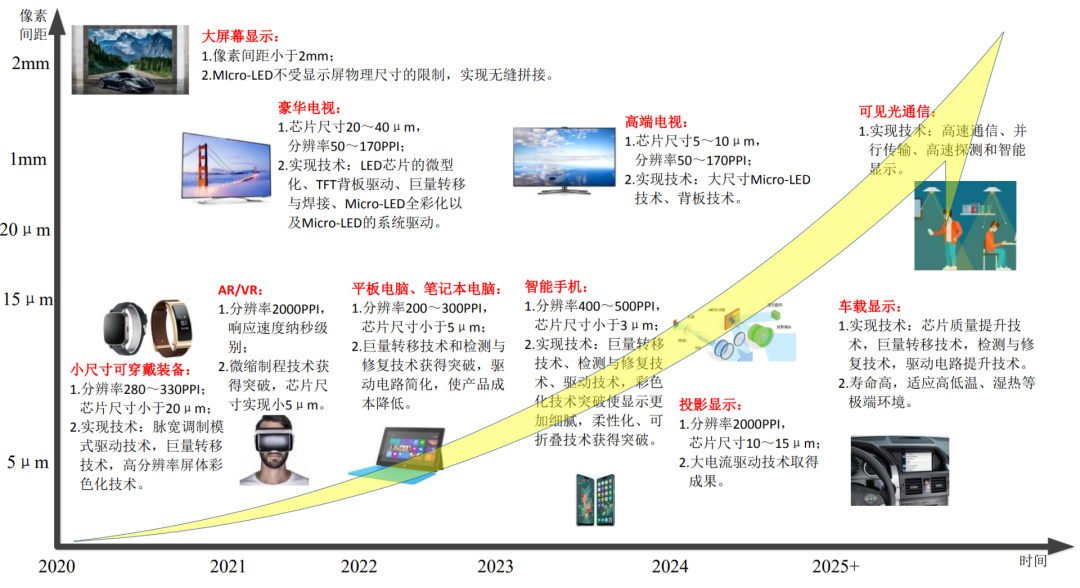

Micro-LED技術路線圖[6]

目前市場側Micro-LED應用分為兩大方向，一是以蘋果為代表的可穿戴市場，另一個是以三星、索尼為代表的超大尺寸電視市場。短期來看，市場將集中在超小型顯示器上，中長期來看，Micro-LED將會橫跨可穿戴設備、超大室內外顯示屏幕、抬頭顯示器（Head-Up Display，HUD）、車尾燈、AR/VR/MR、投影機等多領域。[25]

推進產業化的企業主要包括三類：第 一類為傳統LED芯片和封裝企業，如日亞、晶電Lumens等企業；第二類為TFT-LCD和OLED等新型顯示企業，如京東方；第三類為終端企業，如索尼、三星、LG。

產業化形式上則以合作為主，Micro-LED以定制化設計為主，加之技術要求較高，行業呈現高度整合態勢，面板、芯片、巨量轉移及驅動IC等廠商抱團式發展。[26]

國際上，相關融資也此起彼伏，目標均指向大規模產業化。

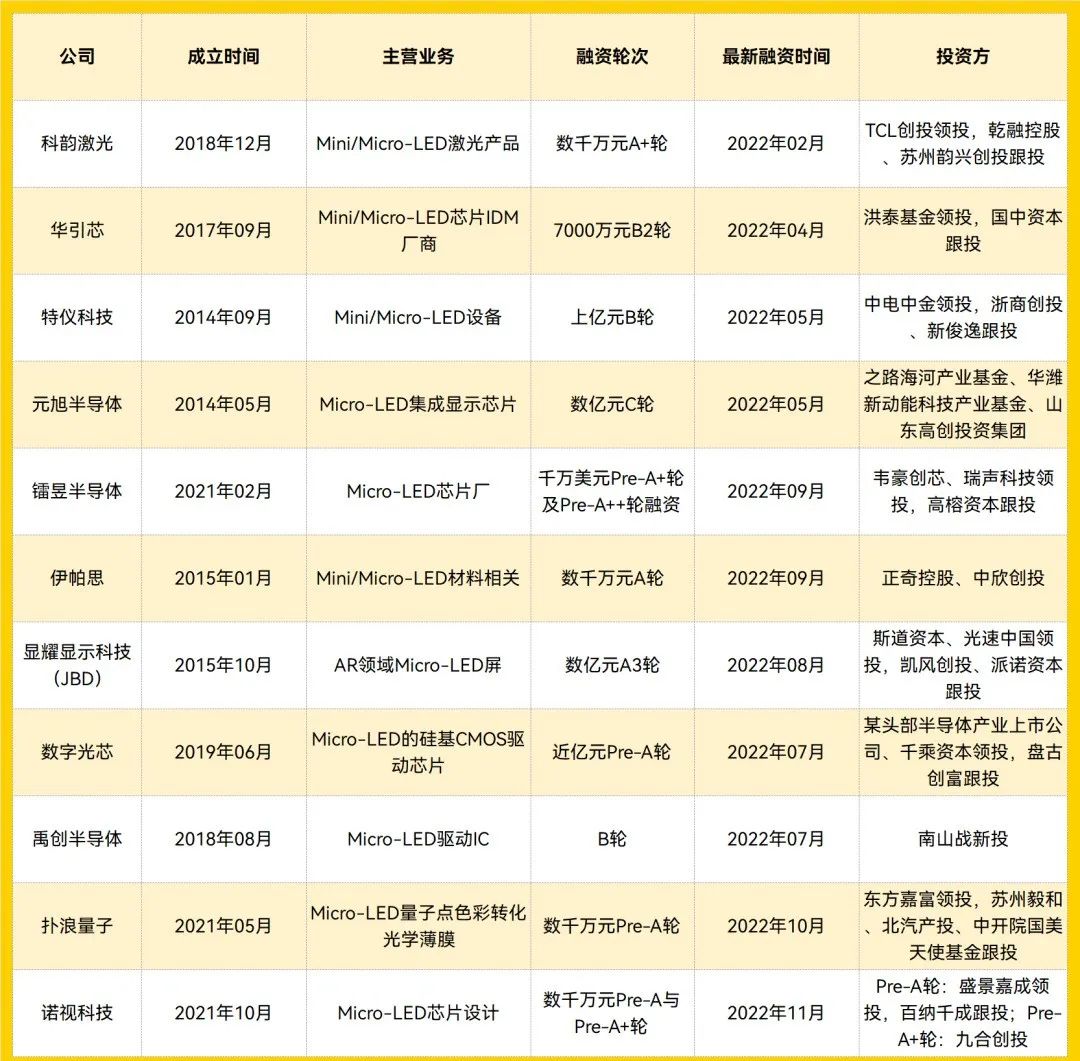

2022年1月~11月中旬Micro-LED國際相關融資不完全統計

Micro-LED在國內也受到熱捧，在政策上不斷傾斜，且投融資動作頻繁。《2022 Mini/Micro LED顯示產業白皮書》顯示，僅2022年1月~8月，國內就有30多家企業有投資動作，涉及資金總計達415億元。[10]

我國產業鏈上下游企業也紛紛在LED、巨量轉移、彩色化、檢測、修復等關鍵技術開展技術合作，形成“京東方+華燦光電”“三安+華星光電”“富采+錼創+友達+群創”三大陣營[27]。與此同時，國內已展開可穿戴顯示、高清移動顯示、車載顯示、高清大尺寸顯示、超大尺寸拼接商用顯示樣機的研發及試產工作。[18]

2022年1月~11月中旬Micro-LED國內相關融資不完全統計
