三菱電機的空中顯示器 人從影像中穿過

   三菱電機開發出了可在空中顯示56英寸（寬886mm×高1120mm）大尺寸影像的空中顯示器，并在2016年2月17日該公司的“研發成果發布會”上公開。該顯示器的特點是，觀看空中影像的人可以從影像中自由穿過。該公司設想將該顯示器用于數字標牌、娛樂、引導標識等用途，目前正在以2020年度以后投入實用為目標推進開發（圖1～圖4）。

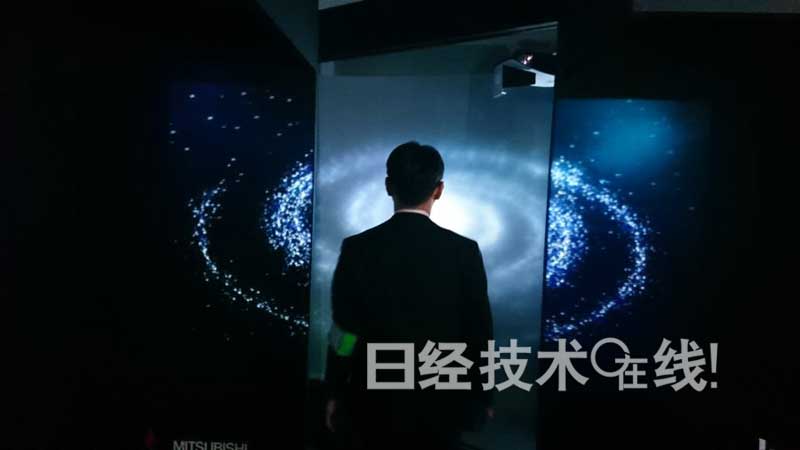

圖1 穿過影像到對面（日經BP社拍攝）

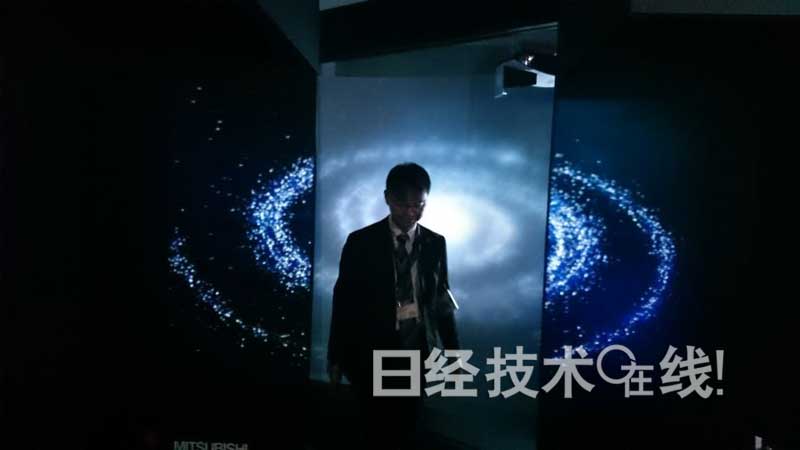

圖2 從影像對面返回（日經BP社拍攝）

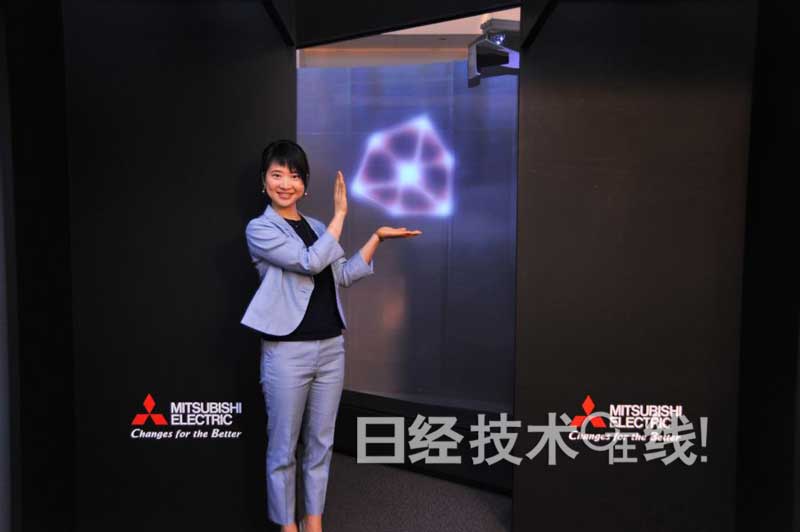

圖3 空中顯示器的顯示圖像（三菱電機提供）

圖4 空中顯示器的顯示圖像（三菱電機提供）

    以前也曾出現過可讓影像懸浮在桌形物體之上的空中顯示器，并進行過相關演示，伸出手可以獲得觸碰空中懸浮的影像或者用手臂捅破影像的感覺。但在這些事例中，由于影像正下方設有桌形系統，因此人不能步行從影像中穿過。

    另一方面，在劇場等用途中，還出現了可顯示真人大小影像的空中顯示器。并使用這種顯示器，進行了在舞臺上的空間顯示藝術家虛擬影像的現場表演。此時，舞臺上的人可以穿過空中的影像，但觀眾席上的人無法靠近空中的影像。原因是舞臺與觀眾席之間設有半反射鏡，舞臺與觀眾席之間以物理方式進行了隔離。

    與這些顯示器不同，三菱電機此次開發的空中顯示器設想讓數量不定的多人穿過懸浮在空中的影像。光學系統設計與劇場用空中顯示器相反，是讓影像懸浮在半反射鏡（Beam Splitter，分光鏡）的前面。

    光學系統的概要如下。首先將半反射鏡斜向豎置，以便讓設置在對面右側的屏幕上的影像向內側反射。然后在內側設置可朝著入射光方向反射的遞歸性反射板。這樣便可在半反射鏡前方1m多的空中顯示能夠讓人穿過的大尺寸影像（圖5）。

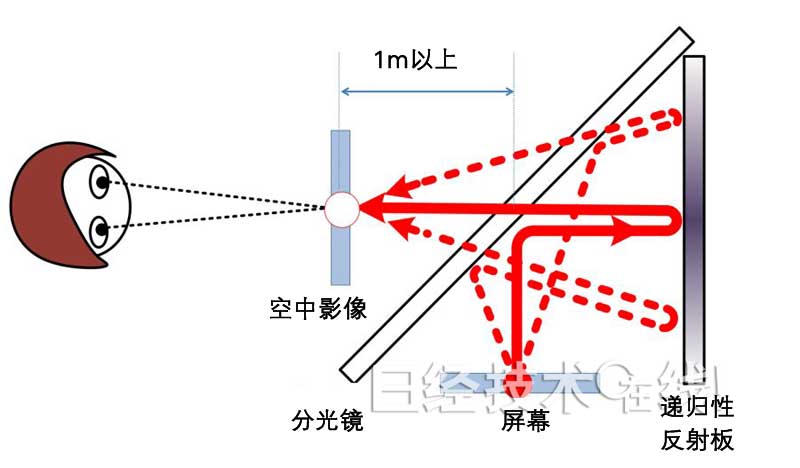

圖5 在空中顯示影像的原理（三菱電機提供）

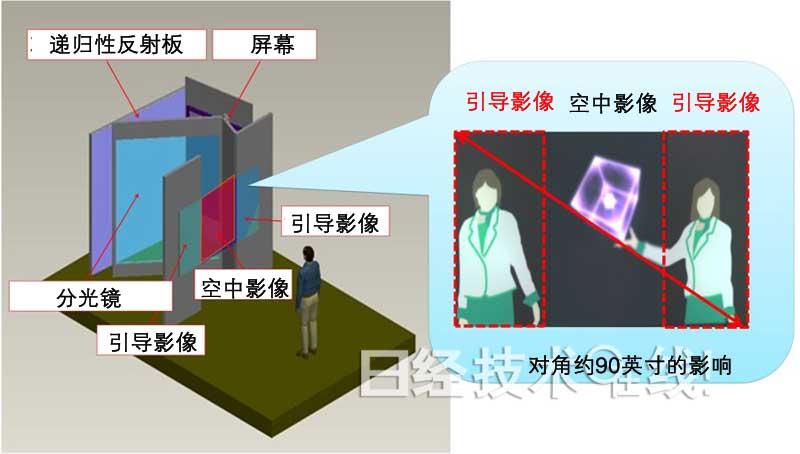

圖6 無縫顯示空中影像和引導影像（三菱電機提供）

    三菱電機還用投影儀在空中影像兩側的墻面上顯示了“引導影像”。據該公司介紹，通過引導影像，可以將眼睛的焦點自然地引導至空中影像。通過無縫顯示空中影像和引導影像，實現了90英寸（寬1992mm×高1120mm）的影像顯示（圖6）。
