日本劇場活用500多萬個LED 打造“空中顯示器”

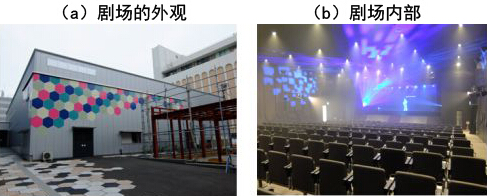

    位于日本神奈川縣橫濱市的“DMM VR THEATER”劇場將于2015年9月11日開業。劇場內設置了讓虛擬的人物和物體仿佛在舞臺上真實存在的“空中顯示器”。

    該劇場利用“佩珀爾幻象”（Pepper's ghost），實現了空中顯示器。利用從舞臺前端向觀眾席傾斜的半透明光學薄膜，反射地面上顯示出的人物等影像，在舞臺上呈現出栩栩如生的人物等虛像。舞臺后方也設置屏幕，利用投影儀投射影像。與投影儀的影像相比，地面顯示的影像虛像較靠前，使得虛像更加立體、真實。

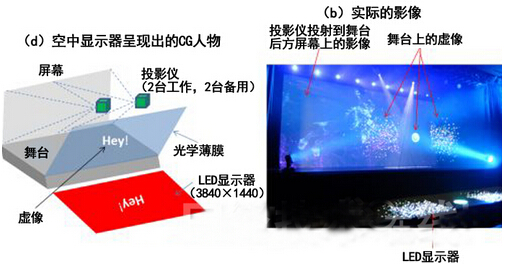

    空中顯示器利用從舞臺向觀眾席傾斜的半透明光學薄膜呈現虛像。在舞臺前方配置大型LED顯示器，使LED顯示器的影像反射到光學薄膜。舞臺后方也設置屏幕，用來投射影像。比方說，將相當于虛像影子的影像投射在舞臺后方的屏幕上。光學薄膜上的虛像發生變化后，影子也會隨之變化。

    利用高精細LED顯示器

    為了使舞臺上的虛像更加明亮、清晰，地面上設置了大型的高精細LED顯示器。

    LED顯示器為美國SiliconCore Technologies公司制造。像素為3840*1440。RGB LED芯片集成在1個SMD封裝中，制成LED，LED的數量與像素數相當。其特點是亮度達到了LED顯示器中較高的2000cd/m2，LED的配置間距僅為1.9mm。該公司自豪地表示，“能以這樣的亮度、1mm左右的窄間距進行配置的只有我們”。

    因為間距小，所以不容易感覺到LED的“顆粒感”。按照現在的情況，實現2000cd/m2以上的高亮度時，間距一般需要達到3mm以上。

    無需寄存器

    能夠以窄間距配置LED，是因為采用了“共陰極”的方法驅動LED芯片。這種驅動方法是向RGB LED芯片分別供應不同的功率。RGB LED芯片的陰極共用，所以叫作共陰極。

    一般的LED顯示器采用RGB LED芯片共用陽極的“共陽極”方法。向RGB LED芯片供應的功率相同。此時，降低紅色LED芯片的電壓需要借助外置寄存器（電阻）。因為電能會在寄存器部分損耗并發熱，所以共陽極方式很難使間距縮小到1mm左右。

    而共陰極法無需寄存器，適合窄間距化。因為無需寄存器，所以部件數量少，還具有容易小型化的特點。而且，SiliconCore Technologies的LED驅動IC集成度高，外置部件的數量也比較少。

    通過LED配置的窄間距化和減少部件數量等，這臺像素高達553萬的LED顯示器，外形尺寸控制在了7296mm×2736mm。可以實現2000cd/m2左右的亮度。實際運營會使用“6～7成”，也就是1200～1400 cd/m2。控制亮度使用不僅可以降低功耗，還能減少維護頻率、延長產品壽命。
