LED光源投影

    第*、使用壽命長，節能環保。 LED光源衰減慢，1萬小時只衰減5%，科學合理的使用情況下，壽命可達到5萬個小時。整機功率不超過38瓦，相當節能。一年內可節省電費400-500 元左右整機功率不超過38瓦，相當節能。一年內可節省電費400-500元左右。傳統投影機一般都200W以上，甚至更高。LED稱為冷光源，光線中不含 紅外線和紫外線，畫面無閃爍，潤眼護眼。而且一般投影燈為氣體放電燈，均含有有害環境及人體的汞，而LED光源不包含汞等。且具備普通電器的即開即亮、即 關即滅特性，免去用普通投影機的令人厭煩的開機和關機等待。

    第二、由于LED光源投影機的長壽、發熱量小、高可靠性，帶來其整機的維護、售后成本遠低于傳統投影機。它無需傳統投影機頻繁的定期維護、高昂的維修配件費等。

    第三、小巧、便攜、功能豐富，與隨身數碼設備強大的互聯互通性；可以接電腦、手機、PDA、等隨身數碼設備；也可以插SD卡、U盤、移動硬盤等移動存儲設備；支持市面上絕大多數的多媒體文件（包括RMVB文件）的直接流暢播放，是超強的便攜式多媒體播放器和投影設備。

    第四、工作、生活兩不誤：上班時是我們的工作助手，隨時隨地的做商務簡報，小型會議；下班往隨身口袋一放帶回家無論是接機頂盒看電視，還是接DVD看大片，或者接上PSP、Wii、X-BOX打游戲，這些都沒問題。

    LCOS投影顯示器

    普通液晶顯示器由于采用透射式工作方式，會造成照射光被吸收，從而導致亮度不高，因而液晶顯示器用途受到一定的限制。而硅基液晶(Liquid Crystal On Silicon，LCOS)顯示器由于采用了反射式裝置，在功耗相同的情況下，光源產生的光將更多地通過光學傳輸介質，從而提高了顯示器亮度。

    LCOS顯示是一種新型微顯示技術，也是一種全新的數碼成像技術，也稱為數字硅基反射液晶顯示技術，它是采用半導體CMOS集成電路芯片作為反射式LCD的基片。 CMOS芯片上涂有薄薄的一層液晶，控制電路置于顯示裝置的后面，可以提高透光率，從而實現更大的光輸出和更高的分辨率。

    LCOS投影顯示器的工作原理是，因單晶硅片下面制造了控制電路，可控制每個液晶像素的工作狀態。當穿過液晶像素的光被下層硅片上的反射電極反射回去，再次穿過液 晶像素時，利用液晶分子對光源透過率的改變，而形成圖像光信號。這種圖像光信號，再通過光學系統和投影系統，把圖像光信號聚焦、放大而投射到屏幕上，以形 成彩色圖像。

    LCOS投影顯示器的圖像失真小，全屏清晰度相同，會聚不受地磁場影響；可以消除行間閃爍和圖像大面積閃爍；分辯率高，能實現HDTV顯示；但成品率低，售價高， 芯片制造困難。目前它正朝著擴展可視角、降低惰性、降低價格、提高背光源(燈泡)壽命等方面發展，并已取得了可喜進展。

    DLP投影成像系統

    DLP(digital light processor)是數字光學處理器，它主要是利用美國德州儀器的數字微鏡器件DMD(digital micro-mirror device)的成像器件，這是一種快速響應、反射式的數字光開關器件。它為DLP的實現提供了技術保障，從而開辟了投影機技術發展的數字時代。

    其原理是將光源藉由一個積分器(Integrator)，將光均勻化，通過一個有色彩三原色的色環(Color Wheel)，將光分成R、G、B三色，再將色彩由透鏡成像在DMD上。以同步訊號的方法，把數字旋轉鏡片的電訊號，將連續光轉為灰階，配合R、G、B三 種顏色而將色彩表現出來，最后在經過鏡頭投影成像。

    目前，DMD顯示分辨率已達2048 ×1080 像素。一塊1280×1024像素的DMD，它含有130萬個規則排列相互鉸接的微型反射鏡，每個反射鏡的大小約16μm×16μm，反射鏡之間的間隔約 1μm。因此，可以將DMD與圖像信號、光源和光學投影單元，彼此協調組合成一個圖像顯示系統。

    DLP投影成像系統有用在便攜式投影產品的單片DMD式；有用于大型拼接顯示墻的二片式；有用于屏幕和高亮度應用領域的三片式，如數字電影院。DLP投影機清晰度高，畫面均勻，色彩銳利，三片機可達到很高的亮度，且可隨意變焦，調整十分方便。

    由于便攜式投影機亮度非常高，可不使用專用屏幕，直接投在白色或淺色墻壁上即可；背投影式的投影機位于半透明的屏幕之后，而觀眾在屏幕的前方觀看。顯然，它 需要將輸出的光線經處理反射到屏幕上，很多大屏幕投影電視就是采用這種顯示方法。由于其優越的技術性能，DMD近年在多媒體數字投影儀、高清晰度電視和數 字電影院系統中得到廣泛的應用。

    投影顯示光閥LV

    光閥(light valve，LV)是一種在光路中，起通斷光路并對光路強行進行調制和放大的應用光電子器件。在投影顯示技術中，光閥相當于一個圖像亮度增強器，它利用微 弱的圖像信號輸入改變器件的電光性能(如偏振、折射率等)或幾何微結構特性。外部讀出光被光閥(反射或透射)作用后，再經投影物鏡投影，最后在投影屏幕上 得到與微弱輸入圖像結構相同，但強度和尺寸已得到增強放大的圖像。

    目前商業化應用的投影顯示光閥主要有：數字微鏡器件(DMD)光閥；液晶光閥(LCLV)和油膜光閥(OFLV)。目前，液晶光閥投影和DMD(也稱為DLP)投影技術都是大屏幕投影顯示的主流技術。

    由于液晶光閥投影是目前亮度、分辨率*高的投影技術之一，因而適用于環境光較強、面積較大的投影顯示場合，目前廣泛用于控制中心，電教中心，會議演示中心，以及各類民用場所。

    激光投影顯示技術

    當前投影式激光顯示即微顯示投影機采用激光光源。激光顯示具有色域?qū)挕⒘炼雀摺⒐?jié)約資源、節省能源、優化環境、能夠?qū)崿F(xiàn)不用眼鏡的真三維顯示等優點。激光顯 示技術是新型顯示技術，是一種具有前瞻性的顯示技術，國家將激光顯示列入“十二五”規劃，特別是國家“十二五”科學技術規劃，在新一代信息技術中將激光顯 示列為新型顯示首位加以發展，要求激光產品做到高可靠、低成本、長壽命。

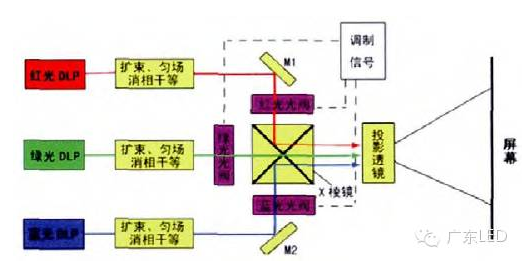

    激光顯示系統工作原理如下圖所示。

    由圖可知，它主要由三基色激光光源、光學引擎和屏幕三部分組成。其中，光學引擎則主要由紅綠藍三色光閥、合束X棱鏡、投影鏡頭和驅動光閥組成。紅、綠、藍三 色激光分別經過擴束、勻場、消相干后入射到相對應的光閥上，光閥上加有圖像調制信號，經調制后的三色激光由X棱鏡合色后入射到投影物鏡，最后經投影物鏡投 射到屏幕，就可得到激光全色顯示圖像。

    激光顯示技術是以高飽和度的紅、綠、藍（RGB）三基色激光為光源的顯示技術，它充分利用激光波長可選擇性和高光譜亮度的特點，使顯示圖像具有更大的色域表 現空間，色域覆蓋率可達90%（人眼所能看到的色域中，液晶只能再現27%，等離子為32%，而激光的理論值超過90%），可實現2倍于傳統光源的色彩再 現能力，色彩飽和度為傳統顯示的100倍以上。

    因此，激光顯示技術最大程度地能展現人眼可以識別的色彩，真實地再現客觀世界豐富、艷麗的色彩，提供更具震撼的表現力。同時，它完全繼承數字時代的高分辨 率、數字信號等特征，實現人類有史以來最完美的色彩還原。所以，激光顯示將成為下一代顯示即大色域全色顯示時代的主流技術。

    激光顯示作為新一代的節能顯示技術具有卓越的低能耗特點。以1,000萬臺LED電視每天工作4小時計算，年耗電共計29億度，如果這些家庭采用更節能的激 光電視每年將節電20億度，近于幾個大型火力發電廠年發電量的總和，相當于每年減少173萬噸二氧化碳的排放。同時，激光顯示的核心部件在生產過程中不使 用任何重金屬，沒有廢水、廢氣、廢物排放，是名副其實的環境友好型光源。

    在應用層面，激光顯示技術將成為未來高端顯示的主流。其在公共信息大屏幕、激光電視、數碼影院、手機投影顯示、便攜式投影顯示、大屏幕指揮及個性化頭盔顯示 系統等領域具有很大的發展空間和廣闊的市場應用前景。可在超大屏幕展現更逼真、更絢麗的動態圖像，實現其他顯示技術所不能達到的視覺震撼效果。
