韓媒：三星顯示的下一個目標為無FMM中尺寸OLED

文章轉載自：OLEDindustry

三星顯示在中小尺寸RGB OLED市場上一直占據主導地位。最近，韓國業界猜測，三星顯示的下一個任務將是“無FMM”型OLED，它采用半導體曝光工藝而不是FMM。自去年 5 月 SID 以來，三星顯示內部對無FMM OLED 的興趣不斷增長。這是因為無FMM OLED有可能填補中小尺寸RGB OLED和大尺寸QD-OLED之間的技術不足。

FMM型OLED因FMM的寬度限制在15~17英寸

10月17日，多名韓國業界高管預測，三星顯示器的下一個任務將是不使用精細金屬掩模（FMM）的“無FMM”中型OLED面板。

FMM目前是用于真空沉積智能手機等中小型產品中的紅(R)、綠(G)和藍(B) OLED子像素的組件。目前應用于智能手機和智能手表的OLED，使用FMM在同一層相鄰沉積RGB OLED子像素。日本DNP是 FMM 市場的主導公司。

該 FMM 因其可擴展性的局限性而受到批評。將FMM制成長棒（帶）形式后，必須將其拉緊并焊接到大框架上，以防止FMM棒的中心部分下垂。此時，如果FMM變寬，則很難將FMM拉緊。正因為如此，存在一個問題，使得FMM的制作變得更加困難。目前已知6英寸左右智能手機OLED的FMM生產良率在30%左右，但隨著屏幕變大，生產良率勢必會進一步下降。

考慮到可量產的FMM棒的寬度，已知可制作成標準屏幕的OLED屏幕尺寸僅限于15至17英寸。三星電子和LG電子發布的OLED筆記本電腦屏幕尺寸也在13至17英寸左右。超過30英寸的車載顯示器有很多，但這些產品又窄又長，所以沒有必要大幅增加FMM棒的寬度。

應用于OLED顯示器和OLED電視的三星顯示器的大型QD-OLED和LG顯示器的大型W-OLED均不使用FMM，而是使用開放式金屬掩模（OMM）。這些大型 OLED 通過堆疊 3 至 4 個發光層來產生藍光 (QD-OLED) 或白光 (W-OLED)，然后通過 QD 顏色轉換層 (QD-OLED) 或濾色片 (W-OLED) 將其著色。該方法采用四層發光層（QD-OLED）或三層發光層（W-OLED），因此功耗較高且亮度提升有限。

單看OLED，15至17英寸采用FMM的RGB OLED支持，30至40英寸及以上則采用大尺寸OLED支持，但17英寸和30英寸之間存在技術差距。無FMM型OLED之所以受到關注，是由于FMM型RGB OLED的局限性以及OLED技術的差距。

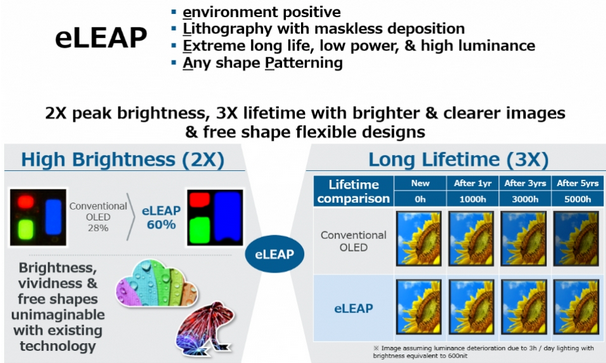

日本 JDI 的“eLEAP”型 OLED 技術（數據：JDI）

無FMM OLED 引起人們的興趣

在韓國業界，對幾家公司最近對無FMM OLED 的興趣有所增加，該技術本身已經被談論了4-5年，但日本JDI去年推出了“eLEAP”，今年日本SEL（半導體能源實驗室）再次引起了人們對無FMM OLED技術的關注。SEL是一家研究型公司，主要在申請并注冊專利后通過專利許可業務產生銷售。截至17日，SEL在韓國公開并注冊的專利數量達到4329件。

去年5月在美國舉辦的全球最大的顯示會議SID上，不僅有JDI，SEL、維信諾（技術名稱：ViP）、韓國崇實大學也展示了無FMM OLED技術。當時有報道稱，Samsung Display 高管參觀了 SEL 展位并舉行了會議，SID 結束后，SEL 官員再次受邀到三星顯示解釋了他們的技術。

據介紹，JDI和維信諾的無FMM技術是在封裝工藝之后進行曝光工藝，而韓國SEL的封裝工藝是在曝光工藝之后進行的。據悉，首先進行封裝工藝，由于在曝光工藝中包含的濕法蝕刻工藝中，所以OLED可能會暴露在濕氣和氧氣中容易氧化，但韓國SEL 表示，公司通過使用特殊材料，OLED 像素并不會暴露在濕氣和氧氣中，但具體解釋并沒有很充分。

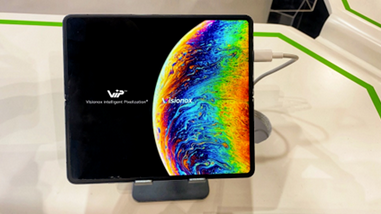

維信諾無FMM技術 ViP OLED產品

來源：維信諾

三星顯示也對無 FMM OLED 表現出興趣，但存在需要立即解決的障礙。目前，幾家公司發布的無FMM OLED技術彼此相似，因此即使三星顯示使用其已獲得的無FMM OLED技術以及通過購買或許可協議獲得的特定公司的專利，它也會面臨專利侵權的風險，這意味著三星顯示器很難壟斷。

因此，當三星顯示器進入一個新市場時，可能需要采取與壟斷相關技術和設備、阻止競爭對手進入至少幾年的策略不同的做法。去年5月三星顯示收購美國RGB OLEDoS公司eMagin時，有觀察到三星顯示將積極開發RGB OLEDoS，并且三星顯示器計劃壟斷所有相關技術并開展業務。

無FMM OLED，可小批量生產多種類型

盡管如此，仍預測三星顯示將不得不為無 FMM OLED 技術做好準備。雖然目前還未大規模商業化，但如果真正商業化，可以給OLED市場帶來巨大的變化。一位韓國業界高管表示，通過無 FMM OLED，將有望開拓一個允許小規模生產多種產品的市場，可以瞄準與現有大規模生產 FMM 型 OLED產品不同的小規模產品市場。

此前，三星顯示創新工藝業務部門負責人 Kim Yong-seok 在 6 月的2023 SID 研討會上表示，韓國 OLED 產業已經以基于 FMM 的像素結構建立了專利壁壘，韓國面板公司也將半導體曝光工藝應用于OLED顯示器，而且目前公司正在此類研發技術，但如果這些技術商業化，FMM技術壁壘將消失，韓國OLED產業可能會發生結構性轉變。
