揭秘奧運開場畫軸LED顯示屏的應用技術

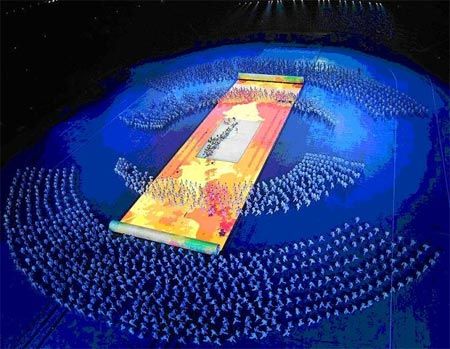

    奧運會開幕式演出的圓滿成功令所有的中華子孫都為之驕傲與自豪，而貫穿演出始終的大型地面畫卷無疑成為了這場無與倫比的精彩演出的最大亮點。幾乎全球各個 國家的轉播或是紙面媒體中都充分報道。LED自誕生以來一直為世人所關注，使用LED半導體發光器件制作的大型顯示屏因其亮度高、壽命長、能耗低等諸多優 勢而備受青睞，所有的大型演出場合都少不了它的身影。而在體育場館、廣場、機場、火車站等公眾場合，LED顯示屏更是必不可少。

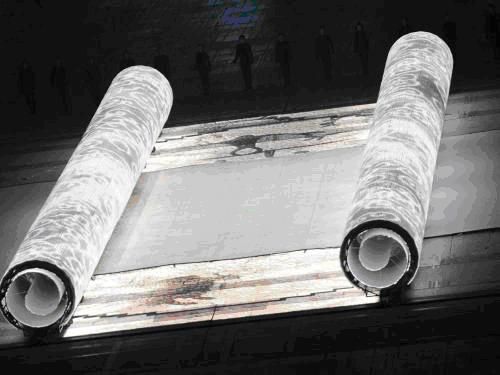

    其實畫軸并沒有真正地旋轉，而大家所看到的畫軸緩緩旋轉展開時的逼真畫面則是畫軸顯示屏橫向移動，同時配合其上顯示的特殊定制的動畫而產生的視覺效果。在 兩個巨大的畫軸的兩端分別安裝了滑輪牽引系統，通過鋼絲帶動畫軸進行橫向移動，在沿滑輪的行進軌跡即畫面的縱向邊沿處開有專用地槽，滑輪、鋼絲等都藏于其 中。在畫卷開卷的時刻，隨著畫面上顯示圖像的徐徐展開，地槽中的鋼絲牽引畫軸下的滑輪，帶動畫軸向兩端移動，加之畫軸上旋轉滾動的顯示畫面，一部奇幻般的 巨大畫卷便呈現在了人們眼前，引來了所有觀眾的齊聲喝彩。

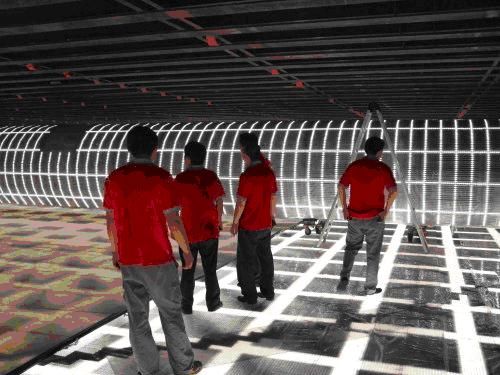

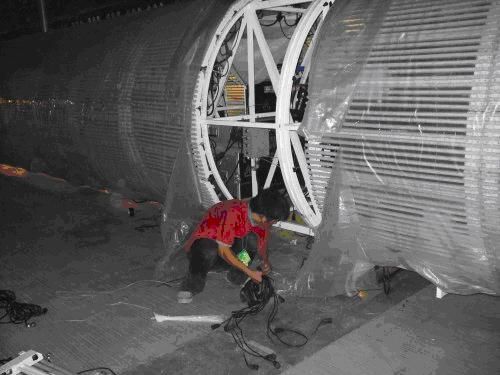

     這是施工現場，卷軸是有畫軸的造型，源于中國書畫卷軸，直徑2米、寬22米。兩個畫軸掛上驅動設備，慢慢在LED屏上滾動，配合LED屏幕不斷變換的圖案，形成畫卷打開的效果。畫軸的研制，要解決重量控制、LED顯示和運行定位等難點。

      整個畫卷上所有的LED燈均以20.83mm的間距均勻排布，畫面與卷軸部分因其不同的使用需求而采取了不同的制作方式。對于畫卷的畫面部分來說，由于整 場演出上萬名演員及數量龐大的演出道具需要在上面移動，所以要求顯示屏整體要有很好的平整度、*秀的結構強度以及突出的抗壓性能。綜合上述要求，畫面部分 最終采用了燈條拼接的形式。燈條外殼采用鋁鎂合金制作，質量輕且強度高，加裝了高品質PC面罩后，使整個畫卷顯示屏的顯示面平滑，演員們可以毫無顧慮的在 其上進行表演。而對于兩端畫軸的部分，情況就不同了。同樣是采用燈條的形式，但需要完美地完成柱型面的顯示，同時需要做到更輕，以便于其橫向移動。并且因 為其不承載任何演員及設備，所以在鋁質主結構的基礎上，將燈條做得更細，并采用透明PC材料制作燈條套管，對燈條進行保護。

      其實畫軸并沒有真正地旋轉，而大家所看到的畫軸緩緩旋轉展開時的逼真畫面則是畫軸顯示屏橫向移動，同時配合其上顯示的特殊定制的動畫而產生的視覺效果。在 兩個巨大的畫軸的兩端分別安裝了滑輪牽引系統，通過鋼絲帶動畫軸進行橫向移動，在沿滑輪的行進軌跡即畫面的縱向邊沿處開有專用地槽，滑輪、鋼絲等都藏于其 中。在畫卷開卷的時刻，隨著畫面上顯示圖像的徐徐展開，地槽中的鋼絲牽引畫軸下的滑輪，帶動畫軸向兩端移動，加之畫軸上旋轉滾動的顯示畫面，一部奇幻般的 巨大畫卷便呈現在了人們眼前，引來了所有觀眾的齊聲喝彩。

    此次奧運會開幕式中的大型畫卷LED顯示屏是由北京利亞德電子科技有限公司承制，在采訪中，利亞德公司董事長李軍先生無比感慨的說道：這對LED業是一個 前所未有的挑戰，我們成功戰勝了在設計制作中的各種難以想象的技術難題，圓滿的完成了演出任務。看到我們的顯示屏在奧運開幕式這樣的祖國百年盛世中亮起， 并博得全場喝彩，公司所有的員工都無比激動。這幅畫卷也將代表當今LED顯示的最先進水平，向全世界展現一個高科技的中國。

    也許在觀看開幕式的時候，只注意到了炫目的畫卷顯示屏帶給我們的視覺享受，很少有人注意到它的結構與運行過程。其實在巨型畫卷顯示屏的下部，設有一套同樣巨大的結構運動及升降系統。上面的圖片是基本示意圖。
