量子點由于具有高量子產率、高缺陷容忍度、可調諧帶隙、易于合成等優點近些年來備受關注。量子點是一種非常優異的激光增益材料，可以用于LED顯示和微型激光器件等。

   新型高效穩定和環保的量子點LED

   量子點發光二極管（QLED）具有出色的發光效率，色純度，可靠性，并且可通過具有成本效益的制造方式實現規模化生產，因此是大面板顯示器的理想選擇。

   目前，紅光，綠光和藍光QD-LED的效率分別達到了20.5％、21.0％和19.8％，但是這之中的量子點大多含有有毒的鎘成分。而基于磷化銦（InP）的材料和器件的性能仍然遠遠落后于含鎘的同類材料和器件。因此，改善器件的操作穩定性并避免使用有毒的鎘成分，成為了QLED商用的關鍵問題。

   有鑒于此，三星先進技術研究院Eunjoo Jang團隊報道了一種尺寸均勻的InP為內核，高度對稱的Core-Shell結構QD的合成方法，其量子產率約為100％。

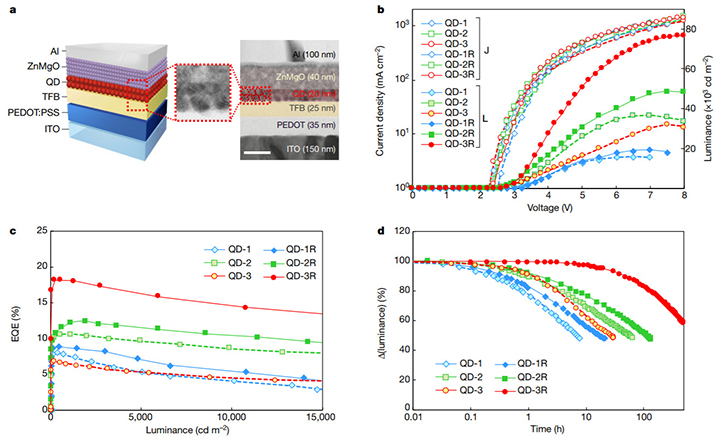

圖1. 基于InP的QD-LED性能

   要點1. 生長過程

   研究人員在初始ZnSe殼的生長過程中添加氫氟酸，以蝕刻掉氧化InP核表面，然后在340 ℃下實現高溫ZnSe的生長。工程化的殼層厚度可抑制能量轉移和俄歇復合，以保持高發光效率，并且初始表面配體被較短的配體取代，以實現更好的電荷注入。

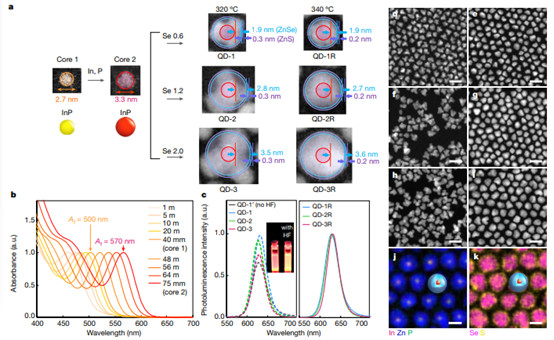

圖2. QDs制備過程與表征

   要點2. 優異發光性能

   經過優化的InP/ZnSe/ZnS QD-LED的最大外部量子效率為21.4％，最大亮度為100,000cd m-2，在100 cd m-2的條件下使用壽命長達一百萬小時，該性能可與*新的含鎘QD-LED媲美。

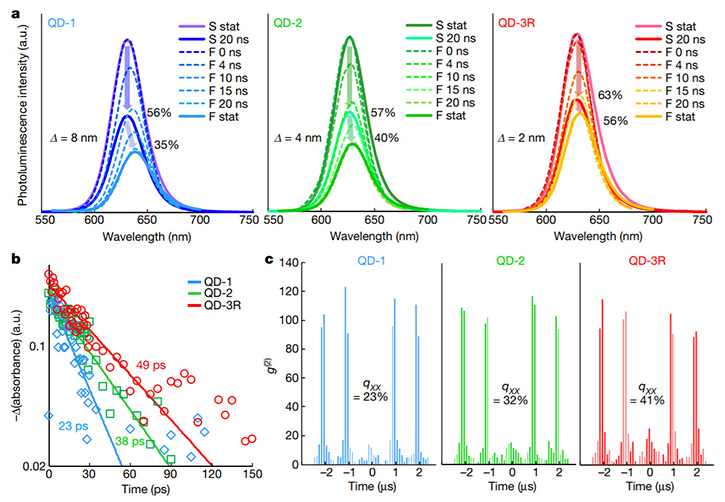

圖3. 不同InP-QDs光學性能

   總之，這項研究發展了一種無鎘量子點的合成策略，并實現了優異的QLED發光性能，這些基于InP的QD-LED有望很快在商業顯示器中使用，并引發新一輪的商用技術革新。 （來源于“納米人”）

   柔性鈣鈦礦量子點紙制備白色LED

   目前，中國臺灣國立交通大學光電工程系Hao-Chung Kuo教授聯合阿卜杜拉國王科技大學Jr-Hau He教授課題組使用一個轉換器類型的結構（CH3NH3PbBr3 PQD紙）來進行白色LED的設計。

   該研究開發了一種PQD紙，其有能力實現高效、寬色域的白色LED。該材料具有91%的高光學吸收，28nm的FWHM和518 nm的峰值波長。白光LED由綠色PQD紙、紅色KSF熒光粉和藍色LED芯片組成，其發光效率為124 lm W?1，寬色域?yàn)镹TSC標準的123%，視角為120°。而且該器件表現出優越的穩定性，運行240小時只有12.4%的光降解。另外，利用柔性PQD紙作為曲面換色器，可以將LED的視角進一步提高到143°，從而說明了PQD紙的多功能性。

   據悉，鈣鈦礦量子點(PQDs)由于其優異的光致發光性、窄發射性、高量子產率和顏色可調性，成為下一代顯示技術的有力的競爭候選者。然而，由于高能量輻射下的熱阻差和不穩定性，大多數鈣鈦礦量子點基白色發光二極管(LEDs)的發光效率只有≈50 lm W?1，且壽命小于100 h。

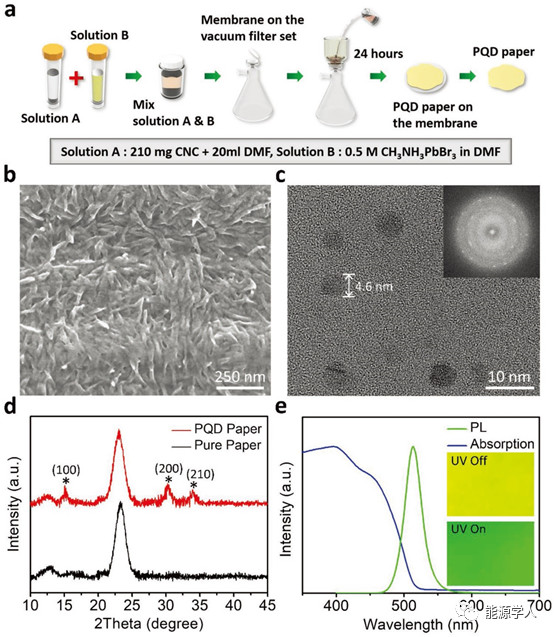

圖1：PQD紙的制備及特性：a) PQD紙的制作工藝，b) PQD紙表面的SEM圖像，c)CH3NH3PbBr3PQDs的TEM圖像，d) PQD紙和純CNC紙的XRD圖譜，e) PQD紙的PL和UV-vis吸收光譜。

   利用掃描電子顯微鏡(SEM)觀察PQD紙的表面形貌，可以發現纏繞的CNC結構(圖1b)。圖1c使用透射電鏡(TEM)觀察PQDs。發現PQDs的尺寸約為3-8nm，這可提供強大的量子限域效應并增強鈣鈦礦的光發射。CH3NH3PbBr3PQD紙和純CNC紙的XRD圖譜如圖1d所示，兩種樣品在23°時都表現出很強的衍射峰，這是由CNC材料造成的；而PQD紙?jiān)?5°、30°和34°出現其他的峰，分別對應著CH3NH3PbBrQDs的(001)、(200)和(210)晶面，這證實了紙張中PQDs的高純度。

   圖1e為CH3NH3PbBr3PQD紙的光致發光(PL)和紫外可見(UV-vis)吸收光譜，可以看出，PQD紙顯示出明亮的綠色PL發射，F(xiàn)WHM為28 nm，峰值波長為518 nm，與PQD紙的強吸收邊緣截?cái)嘞鄬?yīng)。圖1e中的插圖是PQD紙?jiān)谟泻蜎]有UV激發的情況下的光學圖像，說明在正常和PL條件下，其色彩均勻性都良好。

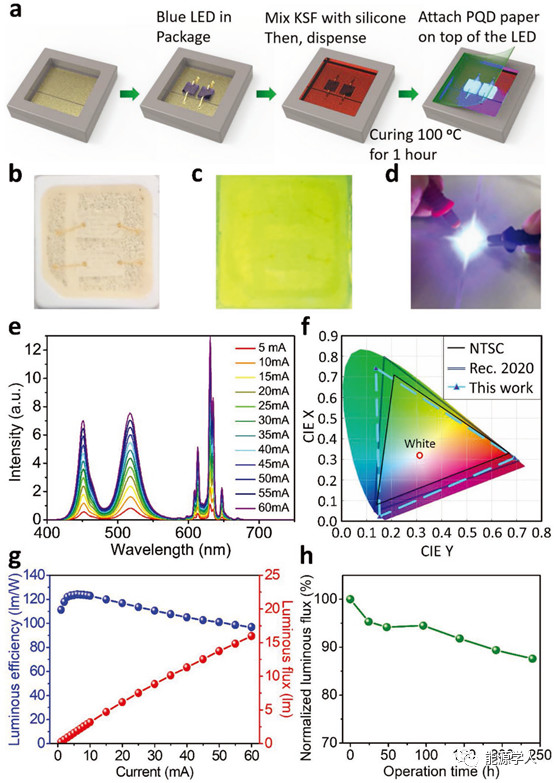

圖2：PQD紙基白光LED的制作和EL性能：a) PQD紙基LED制作工藝示意圖，b)KSF與硅膠封裝后的LED照片，c)完成的PQD紙質LED，d) LED發光演示，e)不同驅動電流下PQD紙基LED的EL譜，f)NTSC標準、Rec.2020標準和PQD紙基LED色域的CIE圖，g) PQD紙基LED的電流相關發光效率和光通量，h)連續運行時LED器件的時變光通量。

   使用PQD紙作為白色LED的顏色轉換器，其LED的制作過程如圖2a所示。接下來，將KSF的紅色熒光粉與硅樹脂混合，并將混合后的混合物調配(圖2b)。在固化1小時后，將PQD紙貼在包裝袋的頂部作為綠色變色器，進而得到白色LED(圖2c,d)。圖2 e揭示了不同驅動電流（5-60 mA）下PQD紙基器件的電致發光譜圖（EL），可以看到藍色LED芯片、綠色PQD紙和紅色KSF的三個主峰分別位于452、518和630 nm處。圖2f為基于PQD紙的LED色域，該色域占了NTSC標準的123%和下一代8K4K顯示器最重要的顏色標準Rec. 2020的92%。在連續運行240 h后，光通量僅下降12.4%(圖2h)，表明基于PQD紙的LED具有良好的穩定性。

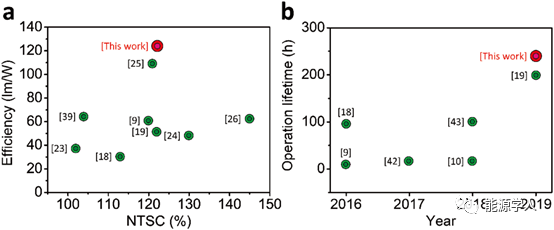

圖3：PQD紙基LED與其它報道的LED的器件性能比較：A) QDs的發光效率、色域性能和b)工作耐久性。

   圖3a總結了文獻和本文中報道的變流器型QD發光二極管的發光效率和色域性能。在非鈣鈦礦QD LED中，液相CdSe QDs的發光效率*高，為64 lm W?1。然而，由于綠色CdSe QDs的PL波長(≈550 nm)比理想的綠色波長(≈525 nm)要長，因此基于CdSe QDs的LED不利于獲得較寬的色域。同時，由于PQDs的熱穩定性差，大多數PQD基LED的效率低于70 lm W?1。而在該工作中，PQD紙使LED發光效率提高到124 lm W?1，色域達到NTSC標準的123%。最重要的是，該LED具有240小時的長壽命，比其他基于PDQ的白色LED的壽命要長得多(圖3b)。

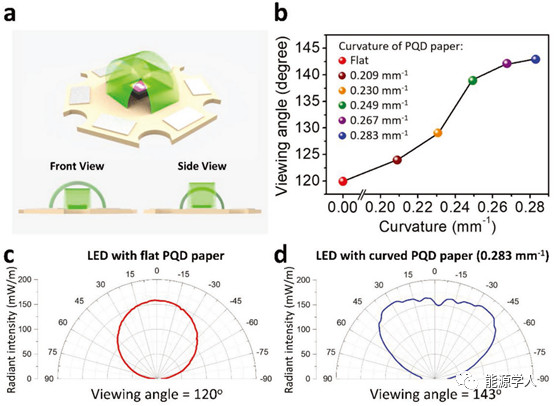

圖4：采用彎曲PQD紙彩色轉換器設計出的LED：a)彎曲PQD紙的LED原理圖，b) LED作為PQD紙曲率的函數，c)帶平面PQD紙轉換器LED和d)帶彎曲PQD紙LED(曲率為0.283 mm?1)的輻射強度角分布。

   如圖4a所示，為了改善PQD紙基LED的視角，研究者設計了一種LED裝置的曲面換色結構，視角定義為LED亮度超過最大亮度一半的角度范圍。發現隨著PQD紙的曲率從0 mm?1(平面狀態)增加到0.283 mm?1(圖4b)， LED的視角從120°增加到143°。圖4c,d為PQD紙結構(0.283 mm-1曲率)的LED發光強度角分布曲線。與平板裝置相比，彎曲PQD紙LED在不同角度下的輻射強度更均勻，視角更大。（來源：能源學人）

   適用于戶外顯示的高效穩定量子點發光二極管

   量子點具有熒光量子產率高、單色性佳、發射光譜隨尺寸連續可調、光化學穩定性和熱穩定性強，且可采用溶液法制備等優點，現已成為下一代平板顯示和固態照明應用中最具潛力的候選材料。基于量子點的發光二極管（QLED）自1994年出現至今，器件的性能得到了極大提升，現已滿足低亮度顯示（室內顯示）的要求。然而，QLED在高亮度下的短壽命仍然限制著它在戶外顯示和照明中的應用。

   目前為止，只有紅色QLED可以實現高亮度下的長壽命，即它在初始亮度為1000 cd/m2時T95（亮度衰減至初始亮度的95%所用的時間）達到了2300 h。與之形成鮮明對比的是綠色和藍色QLED，仍無相關報道。主要原因在于，與紅色QLED相比，綠色和藍色量子點發光層和空穴傳輸層之間存在較大的注入勢壘，使得過剩的電子在發光層和空穴傳輸層的界面處積累，進而導致高電流下的效率滾降和器件的性能衰減。因此，空穴能級失配是阻礙綠色和藍色QLED性能改善的本質問題。針對這一問題，首先，尋找一種能級匹配且具有高空穴遷移率的傳輸材料是顯而易見的，但是這類材料的設計合成是一項重大的挑戰；其次，調控電子傳輸層以減少電子的注入，這一方法雖然能夠改善載流子的注入平衡，但是，一定程度上削弱了總的載流子注入效率，因此，基于此方法構筑的器件只能在獲得高效率和高亮度的結果中有所折中。近年來，基于殼層材料優化設計合成發光層能級適配空穴傳輸層能級的量子點成為一種有效的解決途徑。基于此方法，河南大學申懷彬課題組和TCL公司報道的高效率、長壽命和高亮度的紅色QLED已完全滿足戶外顯示的應用要求。這一研究成果表明設計合成量子點能級適配空穴傳輸層的發光層材料也將成為構筑高亮度下高穩定的綠色和藍色QLED的有效策略。

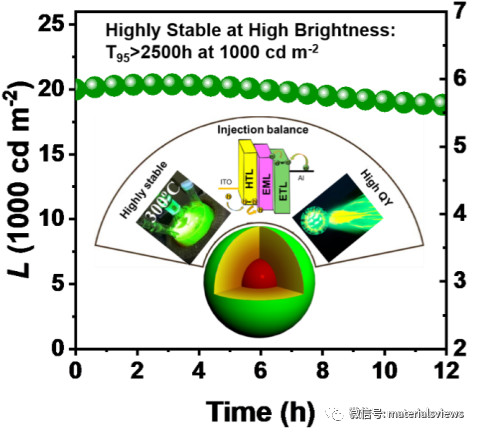

   基于上述原因，近日，河南大學申懷彬課題組從量子點的自身結構出發，通過殼層材料、組分和厚度的精確調控，合成了組分梯度的CdZnSe/ZnSe/ZnSeS/ZnS核殼結構量子點，這種量子點不僅具有高的熒光量子產率（>95%）、能夠抑制非輻射福斯特能量共振轉移和俄歇復合，而且能夠有效提升空穴的注入能力，改善器件中載流子的注入平衡。基于該量子點構筑的器件最大外量子效率和電流效率分別達到23.9％和100.5 cd/A，尤為重要的是在亮度1000 cd/m2條件下T95工作壽命高達2500 h。以上結果，無論效率還是器件壽命均優于以往報道的溶液法構筑的綠色QLED。重要的是，所合成的高性能CdZnSe/ZnSe/ZnSeS/ZnS量子點易于批量生產，且具有高度的可重復性，為未來QLED的工業化提供了技術支撐。

   這一研究成果使得最終實現QLED在高亮度顯示和照明領域的應用又邁進了一大步。相關論文在線發表在Advanced Optical Materials (DOI: 10.1002/adom.201901145)上。（來源于MaterialsViews）
