LED顯屏技術新動能注入2018下半年

類別：行業新聞發表于：2018-07-31 17:28

摘要：聚積科技國際研討會是每年夏天LED顯屏界不可錯過的重要活動，今年不僅場內講師帶來最新的產業以及技術新知，聚積亦在會場外展示新一世代的顯屏技術，為下半年的市場注入新動能。

聚積科技國際研討會是每年夏天LED顯屏界不可錯過的重要活動，今年不僅場內講師帶來*新的產業以及技術新知，聚積亦在會場外展示新一世代的顯屏技術，為下半年的市場注入新動能。

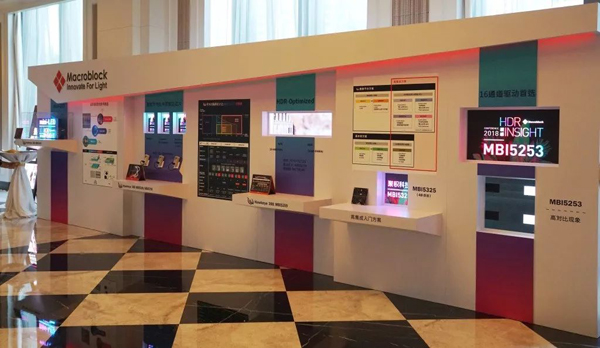

圖1. 聚積科技研討會場外展示

高集成共陰驅動IC-MBI5759首次亮相

由于LED顯示屏節電的需求持續攀升，共陰議題不斷在業界發酵。如圖2所示，因為共陰LED可以R、G、B個別供電，紅光相對綠光和藍光的導通電壓較低，所以可以透過降低紅光的VLED電壓來達到節電(前提:紅光輸入電源不能與綠光或是藍光輸入電源共享，必須獨立供電)。

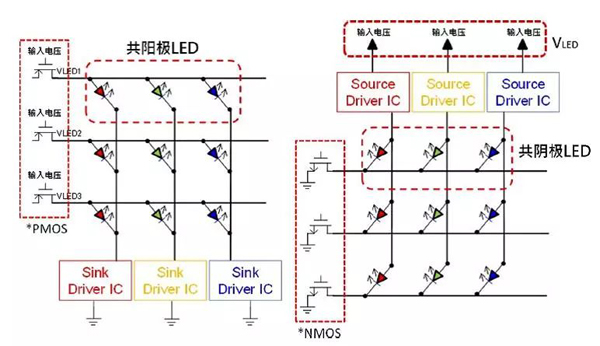

圖2. 共陽驅動與共陰驅動掃描屏電路架構比較

聚積今年亦展出高集成共陰驅動方案-MBI5759的模塊，并直接與高集成共陽驅動方案-MBI5359進行節電比較。

三個模塊除了所使用的IC與LED是不同架構(共陽或是共陰)外(圖3)，其點間距、分辨率、灰階與刷新率等規格皆相同(P0.9376/32S/16-bit@3840Hz)。第*個模塊使用MBI5359(共陽)，并關閉所有節電功能；第二個模塊使用MBI5359(共陽)，開啟Dynamic+Power Saving(以通道為單位進行節電)功能;第三個模塊使用共陰驅動IC-MBI5759并開啟Dynamic+Power Saving功能；直接由電表數字可了解使用MBI5759的模塊功耗最低，節電效果*佳，相較MBI5359開啟Dynamic+Power Saving功能還可以再減少10%功耗。因此，MBI5759卓越的節電效果以及運轉時表面溫度較低的特性等，非常適合如:中控室…等，室內24/7的應用范疇。

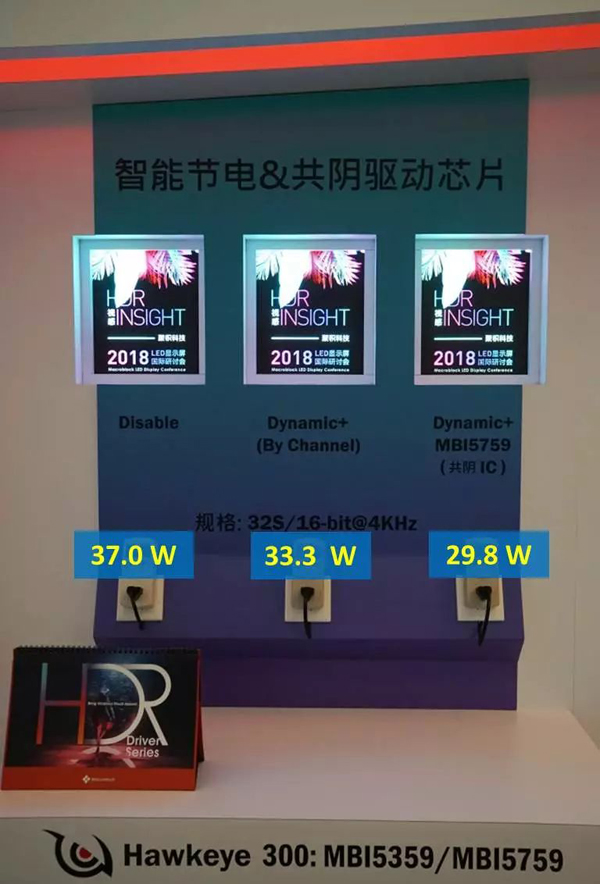

圖3. 用電比較

行業*高標: HDR-Optimized 助力沉浸式體驗

三星推動的頂級LED電影院，為市場拋下一個震撼彈；其中三星不斷強調的HDR顯示和高對比度效果，無非是要打造沉浸式體驗環境，提供超越數字投影式電影院的視覺享受。

使用聚積MBI5359所打造的顯示屏，不僅僅是為了實現HDR，而是以目前業界*高標準HDR-Optimized(16-bit@4KHz)提升顯示效果，透過16-bit的灰階輸出來表現HDR視頻源(10-bit)，可以保留更多的畫面細節以及更好地表現HDR視頻源的逼真與震撼。

研討會現場以「目前顯示規格(輸入:SDR(8位) ；輸出:14位@ 4KHz)」對比「HDR-Optimized (輸入:HDR(10位)；輸出:16位@4KHz)」，可以輕易看出HDR-Optimized(圖右)保留更多的畫面細節，尤其在暗畫面(低灰)處，SDR(圖左)的畫面模糊，但HDR-Optimized仍可看見層次使畫面更具立體感，實現沉浸式體驗的概念，達到顯示技術的終極目標，能夠讓觀看者身歷其境，在顯示器上感知到彷佛真實世界的視感。

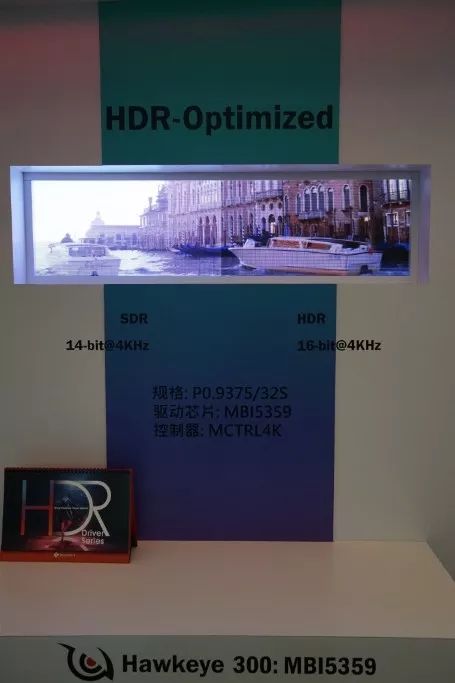

圖4. HDR-Optimized保留畫面細節與層次有助沉浸式體驗

注:HDR-Optimized使用MBI5359驅動IC并搭配諾瓦科技MCTRL4K控制器。

mini-LED突破生產良率挑戰，最貼近BT.2020的色域范圍

在6月美國infocomm展覽中，許多制造商紛紛提出mini-LED方案。目前這些所謂的「mini-LED」(即傳統COB)多是采用正裝(Face-upChip)芯片，但聚積與镎創所合作的mini-LED箱體是使用覆晶(Flip Chip)芯片，在散熱、發光效率以及發光均勻性三個指標表現均較傳統COB方案更佳。

從下圖的比較可以清楚了解，相較2017年研討會的展出，聚積已逐漸突破在生產挑戰，良率逐步提升至99.99%，比起一般SMD LED顯示屏更可展現細膩且色彩濃郁的畫面，且視角較更廣；另外，經過實際量測可達84%的BT.2020 (可換算為150% REC.709) 色域范圍，是目前市場上*佳的方案(Sony CLEDIS是140%REC.709)，具體提升室內顯示標準。

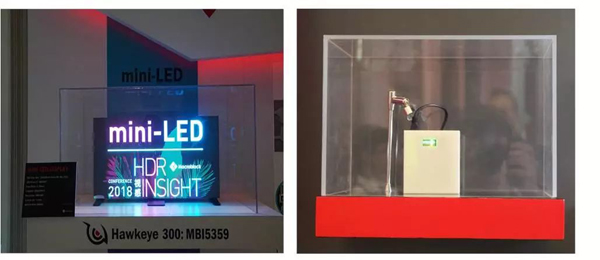

圖5. (左) 2018研討會mini LED箱體畫面細膩

圖6. (右) 2017年研討會展示

16通動驅動首選-MBI5253

MBI5253是聚積鷹眼系列*新的16通道方案，延續MBI5153的優良產品特性，并強化解決顯示屏七大挑戰中最難解的高對比度干擾，如圖7，顯示屏不受到亮塊或是暗塊影響產生隱亮現象，使LED顯示屏畫面質量再升級。

MBI5253采用通用性高的SSOP24封裝，非常適合導入固定安裝屏或是租賃屏等。

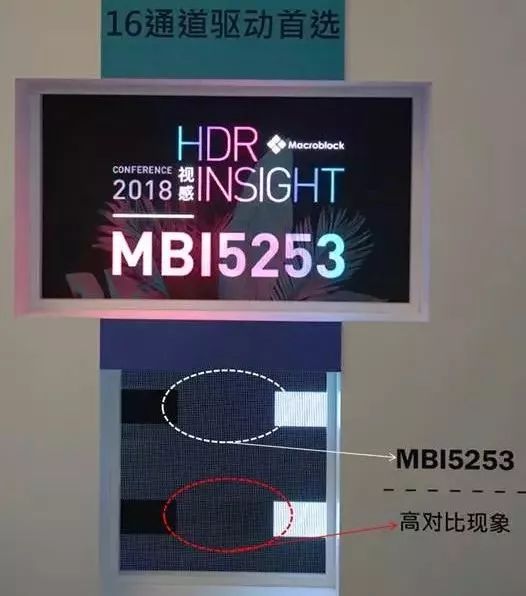

圖7. 上:MBI5253 P1.667箱體;下: 改善高對比干擾

48通道高集成入門方案-MBI5325

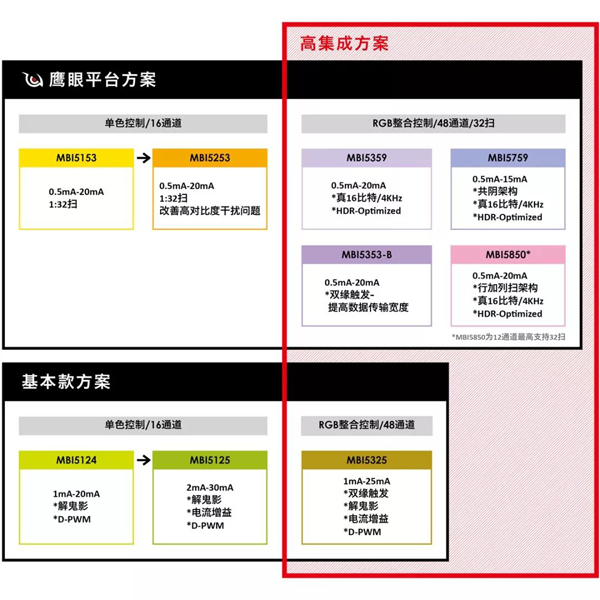

圖8. 聚積科技驅動IC產品藍圖

聚積科技基于業界廣泛采用的基本款IC-MBI5124，開發一高集成入門48通道驅動IC方案-MBI5325，在固裝屏的應用區隔中，其有助于更小間距產品的開發；在租賃屏的應用區隔中，電流增益功能可以更便利地改變顯示屏亮度。

MBI5325內建雙緣觸發可以提升數據傳輸率，相對傳統單緣觸發架構，可以降低時鐘頻率，有助改善EMI問題；為了對應各類型的顯示屏應用需求，其具備消鬼影、D-PWM等功能，是一個高性價比的高集成IC方案。

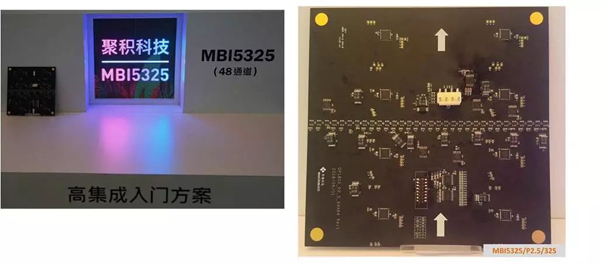

圖9. (左)MBI5325畫面質量佳，無文字鬼影

圖10. (右)模塊化有助簡化PCB設計

「智能機頂盒」提升顯示屏價值

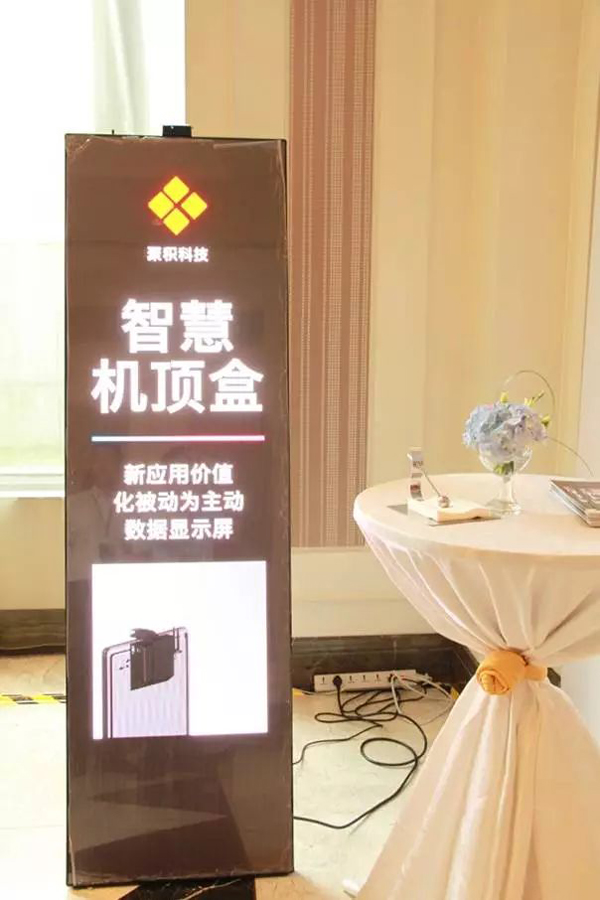

除了驅動IC的展示外，聚積亦偕同創思特共同展出「智能機頂盒」應用。

智慧機頂盒是聚積2018年所推出的顯示屏周邊產品，最主要的目的是讓顯示屏智能化，創造出新應用價值，使顯示屏不僅僅只是一個顯示器。當顯示屏安裝智能機頂盒后，將具備精準顧客特征辨識系統，進行數據收集與分析，并得知目標客戶的關注度，再依據客戶類型投放廣告；另有聚積云端算法平臺，提供智能商情智能分析系統，也可以遠程管理，特別適用于購物商場，百貨公司，連鎖超市等各式商顯市場.

智慧機頂盒外型輕薄且安裝便利，可輕易搭配各種型態的顯示屏，顯屏智能化不再困難。
