【科普】Micro LED 來了 你的職位還在嗎？

    據業界權威預估，Micro LED有可能將在5年內量產。果真如此，說句聳人聽聞的話，現在的LED顯示屏行業定會產生很大的變化。也許，你的職位就此不保了。

    那么，Micro LED到底是什么鬼？是不是真有那么可怕嗎？今天我們就從大屏幕的角度，為大家扒一扒Micro LED的前生今世。

起源

    早在2014年，蘋果收購了一家以研發Micro LED為主的微型公司LuxVue Technology，自此Micro LED走入大眾的視野。但是蘋果公司的研發重心在于小面積的顯示，例如IPhone & Apple watch蘋果手機、手表。因此，對于我們LED大屏幕顯示來說，好像離得有點遠。

    但是，沒過多久，2016年，顯示行業的帶頭大哥SONY公司，開始在全球各大展會上展出的Micro LED 技術，以其卓越的顯示效果，真正引起了整個行業的震撼。

顯示技術終結者？

    LED顯示具有高亮度、單點可控、色彩飽滿、節能環保、壽命長等優勢，也是當今唯*的一種可以用于戶外的顯示技術。從現存的顯示技術來看，Micro LED如果可以實現量產，必將獨步武林，秒殺液晶LCD和OLED，成為現在任何一種顯示技術的終結者。

    LCD最大的問題第*是不適合戶外，第二是沒有辦法把面積做大，而拼接顯示又會產生拼縫，而這兩點都是Micro LED的優勢，同時，Micro LED的耗電量也只是LCD的十分之一。

    與OLED相比較，因為Micro LED是無機的，所以壽命會更長。同時它的耗電量是OLED的一半，戶外顯示效果更好，還能和OLED一樣做成柔性可彎曲的曲面。

    更為重要的一點，Micro LED還可以同時具備發光能力與感測能力，也就是說，他還可以整合傳感器的功能。因此，Micro LED的應用還有很多可以想象的空間。

    從目前來看，Micro LED的性能幾乎是無懈可擊的，具有所有顯示技術的優點。

Micro LED是什么？

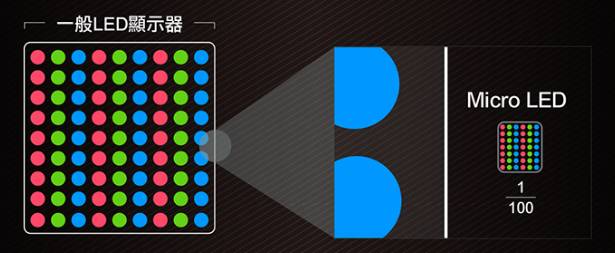

    說白了，這個Micro LED 技術最基本的顯示原理，就是我們現在的LED顯示技術，只是要把最基本的顯示單位LED燈珠，繼續做小，做到極致的小，小到微米甚至納米，小到傳統的LED生產制造的技術望塵莫及，小到徹底顛覆現在的技術。

那么，到底多小才稱得上是Micro LED？

對不起，現在業界還沒有統一的標準答案。

但是，先可以給大家介紹一些像素密度和晶片大小的概念和關系：

    1、 小間距LED的極限：根據業績榜的定義以及行業內普遍認可的概念，指的是點間距P2.5及以下的，稱為小間距LED。表貼技術的小間距LED 到達P1.0基本就不具備市場競爭力了，現在業內多家廠商研發的COB封裝技術，更具競爭力，預計可以做到P0.5。但是，再往下也很難了。

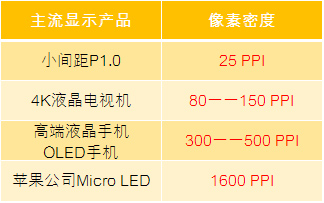

    2、 Micro LED表示像素密度的常用單位是PPI (Pixels Per Inch),即每英寸的像素數量。這個數值越高，點間距越小，顯示的畫面也就越細膩。下面給大家做個對比：

    目前能查到的世界*高記錄是：加拿大企業VueReal宣稱開發出了一款4K微型LED顯示屏，像素密度高達6000 PPI。（看到這個數字，我一直認為自己眼花了。）

    3、 當像素密度在432PPI時，以O(shè)LED為例，像素間距為118um*118um(微米) ,每個像素由RGB三色組成，那么子像素紅與藍的芯片大小是27um*27um；綠是19um*19um。

    而我們現在傳統制程的最小芯片尺寸大約為125 um * 100 um. 因為以含藍寶石基板的LED來說，再切小會因劈裂問題而影響良率，所以，極限也就大致如此了。

    根據以上的推演，到了Micro LED階段，是基于芯片尺寸進行定義的。業內有人把Micro LED 定義為芯片尺寸小于100um 或者50um。也有一種說法是，基于挑戰現有的技術，認為只有到了20-30um才能稱為真正具有顛覆意義的Micro LED。

技術實現和瓶頸

    這段的技術名詞比較多，各位能不能看明白都要假裝記住一些，方便以后跟人聊天時，不經意的甩出幾個術語。

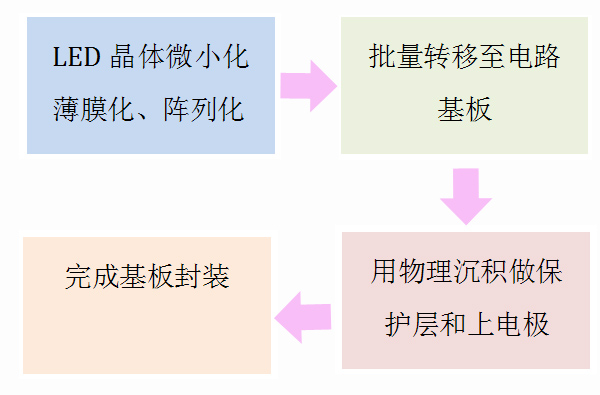

   Micro LED面板技術實現路徑：

上圖中最核心關鍵的是第*和第二步。

    第*步，LED晶片的微縮制程。目前有三種技術途徑可實現微縮制程：Chip Bonding（芯片焊接）、Wafer Bonding（晶片焊接）、Thin film transfer（薄膜轉移）。但是只有后兩種可以實現巨量轉移。

    通過晶片微縮制程，業界已有多家的技術水平可以把芯片做到的50-100um。Sony公司的CLEDIS芯片尺寸達到20um, 蘋果的技術水平是10um. 另外，實驗室里，也已經成功做到3um 甚至1um。

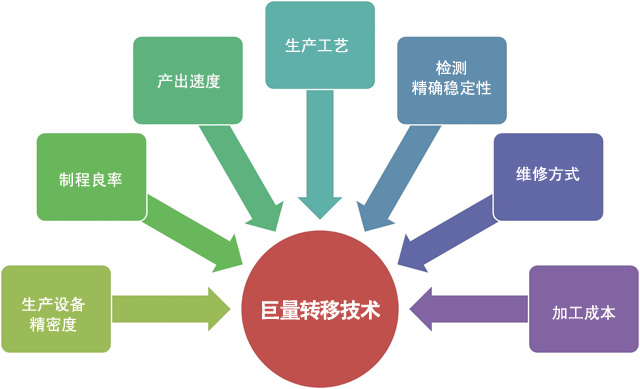

    第二步, 就是巨量轉移技術，如何把數量龐大的微米級的芯片轉移到電路基板上，也是Micro LED目前最大的技術瓶頸。巨量轉移技術涉及到生產設備精密度、制程良率、產出速度、檢測設備及儀器的精確穩定性、壞點維修方式、制程加工成本的降低等。涉及的產業橫跨LED、半導體、面板上下游供應鏈，技術門檻相當高。

    舉個例子，關于產出速度。目前用于制造傳統LED顯示屏的固晶機，每秒可在基板上貼裝1到10個LED，通過目前的方法生產全高清200萬像素的100英寸顯示器需要30多天。日前，韓國機械和材料研究所研發出一項卷軸專利技術，這種滾動轉移工藝每秒可以轉移10,000余個LED，可在一個小時內完成整個過程。

    誠然，Micro LED還有很長的路要走。除了上述的量產制程挑戰以外，芯片本身的一致性以及如何維修等，都還是尚待解決的難題。但是，對于我們大屏顯示而言，因為像素密度相對較低，所以，也是最容易取得突破的地方。Sony就是因為在研發Micro LED電視應用上遇到了巨大的困難，才轉而把此技術應用到了大屏幕。所以，Micro LED技術依然值得我們LED大屏顯示行業高度關注。

產業布局

    受到Micro LED巨大的市場前景的誘惑，全球科技大廠以及重量級研究機構，都積極投入資源研究技術與應用。在此領域角逐的廠商有傳統的顯示面板企業、LED企業和新興的技術公司。同時，地區分布也有一定的特性。

韓國

    以三星和LG為代表的韓國企業，一直是OLED的倡導者。OLED初步取得成果，正是他們剛剛開始在OLED上獲得收益的時候。因此，韓國對Micro LED持審慎的態度。但是，他們也不希望被新技術所拋棄，所以，時刻關注著Micro LED的動向。甚至，一度傳言三星欲收購臺灣的Micro LED技術公司PlayNitride。后公司出面澄清并無此事。但估計此類的傳聞未必都是空穴來風。

歐美

    蘋果公司正是不甘于OLED技術被三星所控制，所以才在Micro LED技術上親自操刀，直接把LuxVue歸入旗下。蘋果公司是Micro LED技術最有力的推動者。同時，歐美市場一直是最有利于新產品、新技術生長的沃土，科技實力、人才、經營環境都有優勢，許多有創意的技術都來源于此。

日本

    Sony公司在顯示行業一直是神一樣的存在，他們潛心研究Micro LED已有多年。同時，貌似默默無聞的夏普，也在暗中使勁。今年上半年，臺灣鴻海宣布布局Micro LED，其入資的美國eLux公司，兩位技術負責人就是來自于夏普的美國實驗室。所以，日本也是Micro LED的積極倡導者。

中國臺灣

    最近幾年顯示面板的生意，幾乎都是被中國大陸和韓國廠商搶走了。臺灣絕不甘心落后。所以，在 Micro LED技術上，臺灣非常的積極。LED芯片廠商晶元光電、液晶面板的雙龍頭友達光電和群創光電等公司都積極地投入Micro LED相關技術的開發。鴻海從資本層面在海外布局。同時，蘋果公司在臺灣龍?zhí)对O(shè)立了Micro LED研發工廠，也說明了臺灣在Micro LED上的實力。

    *新的進展是，臺工研院下屬的電子與光電子系統研究實驗室日前聯合了三家公司合作開發Micro LED面板，包括芯片廠商晶電下屬公司PlayNitride、驅動器IC設計公司聚積、以及PCB制造商Unimicron Technology。三家公司分別負責芯片、驅動、PCB電路，而巨量轉移技術則是由工研院實驗室主導。

中國大陸

    大陸的面板企業，多數投入巨資在LCD的N代線。京東方又剛剛上馬了OLED的生產線，賺錢忙的不亦樂乎，似乎還沒有顧得上Micro LED的研發。況且，大陸也一直在原創顯示技術上不具備優勢。這次，反而是LED的廠商態度更積極一些。芯片廠商三安、華燦都已經宣布在Micro LED領域布局，具體的進展還沒有公布。但總體來說，大陸到目前為止，并沒有在此領域取得有利地位。

    文章快要結束了，不知道各位有沒有注意到，Micro LED生產制造的是面板，并且是芯片廠商才能參與的游戲。那么，封裝呢？屏廠呢？咳咳，我也不知道…… 反正Micro LED到目前為止，還沒有一個成功應用的案例。
