業績榜張強：表貼小間距LED的極限已到 誰來接力？

9月7日，中國光協光電子行業協會LED顯示應用分會召開年度會議，業績榜CEO張強在會上發表演講，給目前如火如荼的表貼小間距LED顯示屏技術潑了一盆冷水。他指出，現在的表貼LED小間距技術的發展碰到了天花板，高成長性將遇阻，技術面臨更新?lián)Q代。

縱觀LED顯示技術發展史，從單雙色、直插全彩到表貼全彩和表貼小間距，SMD小間距LED顯示技術對產業的發展做出了巨大的貢獻。

    首先，點間距密度的提高，直接刺激了行業對上游芯片、燈珠的爆發式需求，對上游產業鏈產生了巨大的拉動。從2012年到2016年，僅僅4年的時間，表貼燈珠的產量翻了16倍。我們看到的一個現象就是在過去一、二年，行業內幾乎所有的顯示屏封裝廠都在拼命的擴產。

    其次，SMD小間距讓LED顯示屏正式進入了專業的室內顯示市場，與投影、DLP及液晶顯示技術同臺競技。

    第三，小間距讓LED顯示屏有機會在戶外落地。瑞豐光電最近發布的戶外1515封裝小間距，有可能讓戶外P4的間距縮小到P3以內。

    第四，因?yàn)樾￠g距密度的提升，縮短了觀眾與顯示屏的距離，因而可以把LED顯示屏的應用與交互、互動、AR/VR等新技術相結合。

但是，每個產品都有其自身的生命周期，雖然SMD表貼LED還在經歷著輝煌，然而，這個市場是否還能持續保持高速增長？我們需要冷靜下來，思考以下幾個基本問題。

第*個問題，間距還能更小嗎？

小間距燈珠封裝從1010到0808一直降到0505，相應的點間距從P2.5到P1.9一步步推進到 P1.0，利亞德和南京洛普又分別推出了目前最小點間距的P0.7mm室內小間距產品。

0.7mm小間距意味著什么？它表示在61英寸的面積上可以顯示2K分辨率的圖像。我們既可以說，這是SMD封裝技術的又一進步，但同時我們也可以說，到了P0.7點間距，這已經是接近SMD技術的極限了。

我們來對比一下其他顯示技術的發展?fàn)顩r：

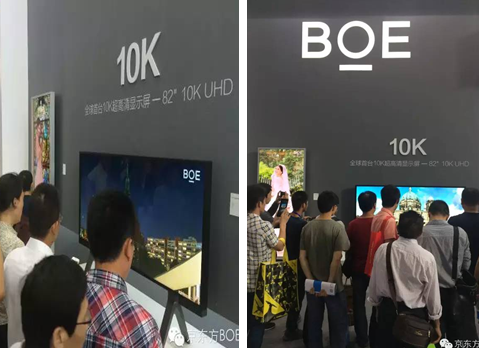

京東方去年在美國消費電子展上展示了一個10K的82”液晶顯示器，推算下來點間距為0.09mm；我們使用的5.5寸手機，面板分辨率為2K，其點間距為0.0625mm；這樣的超小點間距對于SMD封裝的LED小間距來講，是根本不可能實現的。

第二個問題，成本價格的瓶頸

一平米的點間距為0.7mm的LED小間距（相當于61英寸顯示2K分辨率）是204萬個點，我們姑且按照屏體成本價格0.10元一個點計算，61吋P0.7mm小間距成本不低于20萬。

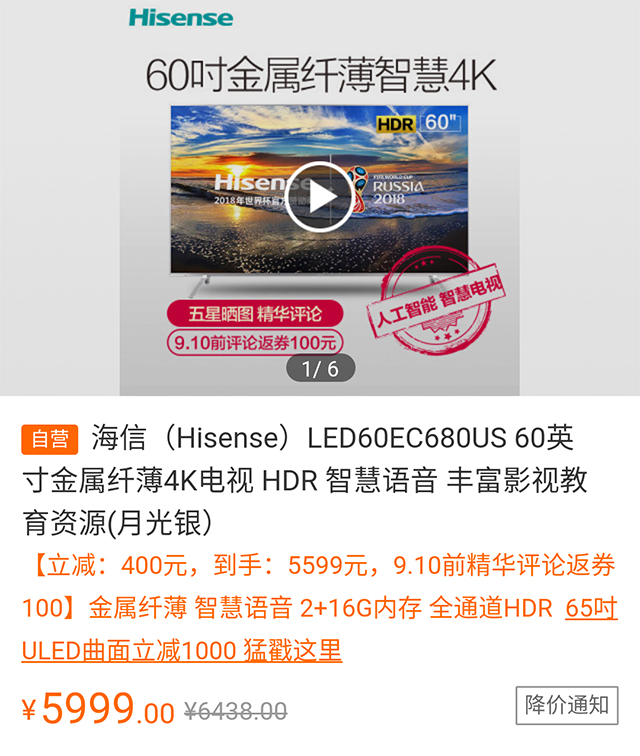

我們?cè)賮?lái)看看民用液晶電視的價格。海信60寸英寸4K液晶電視機的售價不到6千元。

一個成本價格是20萬（2K），一個銷售價格是6千（4K）。

再看看更大尺寸的情況，樂視發布的120英寸超級電視（液晶）售價49.99萬。如果用P0.7mm的LED小間距來做，成本要高達80萬以上！

第三個問題，可靠性與穩定性的瓶頸

可靠性與穩定性是顯示器件的重要參數，死燈率更是所有用戶最關注的問題之一。按照我們現行的以戶外顯示屏為參照的行業標準，死燈率是100PPM, 也就是說萬分之一就合格了。

舉例，P1.25mm小間距，每平米64萬顆燈珠。那么，每平米按照以下標準將會出現的死燈數量分別為：

100PPM  64顆死燈

50PPM   32顆死燈

30PPM  19顆死燈

20PPM  12顆死燈效果

10PPM    6顆死燈

我們比較一下液晶顯示器，國際公認的標準是，一個面板上的失效像素不超過3個（1.5PPM）！兩者完全不在一個數量級上。

也許有屏廠說，出廠的時候我們可以保證沒有死燈！但是，以SMD表貼LED顯示屏的技術現狀，使用一個月、三個月、半年、一年以后會發生什么情況，相信每個廠家都心里有數。

可靠性和穩定性成為一個制約表貼LED小間距發展的重要因素。

第四個問題，脆弱的硬體防護

1、 燈珠焊盤過于脆弱，搬運、安裝、使用中的磕碰極易損壞燈珠；

2、 纖細的面罩在長時間使用中受熱脹冷縮的影響極易鼓翹變形；

3、 長時間使用過程中滲入到面罩、燈珠間隙的灰塵無法清潔；

4、 干燥環境下人體觸碰屏幕，靜電的影響極易導致燈珠擊穿。

第五個問題，低亮顯示效果有遺憾

LED顯示屏的低亮高灰問題、色溫跳變問題、灰級跳變問題，長時間觀看的舒適度問題等等。雖然經過我們IC廠商的持續努力，取得了不小的改進。但是，這些問題真的都完美解決了嗎？我們賣給用戶的小間距有多少能真正在200cd以下使用？

以上五大問題，都是SMD表貼小間距遇到的難以突破的局限和瓶頸，讓我們看到了SMD技術的極限，而且我們發展的步伐已經非常地靠近了這個極限。

下面讓我們?cè)賮?lái)分析一下目前我們所面臨的其他顯示技術的競爭和挑戰。

一、 投影技術的發展趨勢

1、高亮度激光光源投影技術：

目前*新技術的激光光源投影機可達到9萬流明。就是說，如果這個投影機打出一個350英寸的畫面，屏前可達到約1萬CD/平米的亮度。

2、超短焦投影：

超短焦投影機可在離屏幕極小的距離內進行畫面投影顯示，目前可做到在距離墻面26公分的位置，投射出120英寸的影像。

3、超高分辨率：

投影技術一直在向更高的分辨率邁進，4K分辨率市場正熱，而JVC*新產品更是達到了8K的分辨率。

4、投影融合技術：

用兩臺或以上的投影機，通過融合技術來拼接成大面積的顯示。隨著技術進步，廠家通過定期的系統自動校正，消除融合帶的不一致現象，顯示效果在逐漸改善。

二、 液晶LCD顯示屏技術發展

1、分辨率：*新技術的液晶顯示面板分辨率已經可以達到10K。

2、超窄邊:目前市場比較通用的液晶拼接拼縫為3.5MM，韓國LG兩年前推出的超窄邊拼縫為1.8mm, 三星也已經量產了1.4mm拼縫的液晶面板。

超窄邊液晶拼接顯示最大的優勢在于價格，以市場上比較常見的3.5mm拼縫50英寸的面板為例，價格大約在5千元左右。

3、大尺寸單機：液晶面板市場上目前最大單機尺寸120吋，售價約50萬。

三、OLED的顯示技術

OLED顯示技術也是值得我們關注的一個競爭者。

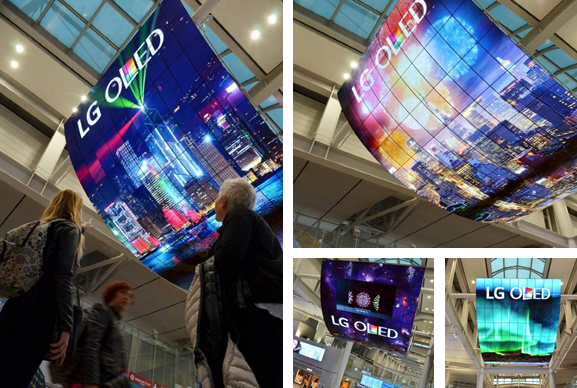

下圖的案例是韓國仁川國際機場，由140塊55英寸曲面OLED面板拼接而成的。

也許大家現在看到的OLED還有比較大的拼縫，但是，從OLED的顯示原理上來講，隨著技術的成熟，OLED是可以完全消除這個拼縫的，而且可以在任意曲面上進行拼接。

通過以上對幾種競爭性技術的分析，相信我們可以回答以下的幾個困擾表貼小間距的問題：

為何無法進入民用顯示市場？

為何在商用顯示市場的滲透率很低？

為何80%以上的小間距是應用在專業顯示？

那么，目前表貼小間距的市場規模和滲透率到底是多少？

根據業績榜的調研和統計結果，在2016年度， P2及以下的小間距市場銷售規模為26億，月均銷售為2400KK顆燈珠。而在廣電演播、控制指揮、視頻監控虛擬顯示等專業市場的滲透率僅為13%。

表面上看，僅有13%的滲透率似乎還有很大的成長空間，真的會是這樣嗎？！一個有趣和重要的問題是，以目前表貼小間距技術而言，滲透率*高能達到多少？小間距神化般的高成長性還能保持多久？

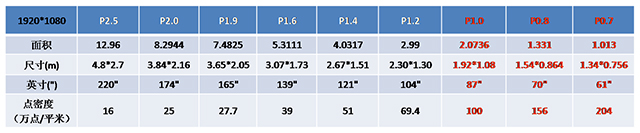

下面這個表格，給出了在2K的顯示分辨率時，不同點間距的LED顯示屏所對應的顯示面積。

這里，我們看到了小間距LED應用的一個瓶頸，就是分辨率和點間距、面積有關！舉例來說，如果一個客戶要求做一塊2米（高）*3米（寬）的小間距屏顯示2K的分辨率圖像，你會發現，你只能為其提供P1.6mm以下間距的，而不能用P1.6以上間距的，這就是應用的局限。（對于LCD和投影來講，顯示尺寸與分辨率基本無關，46”和60”的液晶面板都可以達到2K分辨率）。

根據上面這個表格，從表貼LED小間距的技術現狀來看，我們認為，點間距P1.2mm是一個分水嶺。在這個間距之上，小間距具備一定的競爭力。而從P1.0 及以下，小間距在價格、可靠性和穩定性、硬體防護性等各方面綜合分析，與其他顯示技術相比，已經顯現出了其競爭力的不足。

同時，行業還存在的一個問題就是，有大量的銷售人員并不懂得如何在專業市場上去賣小間距。這也是13%的滲透率這個數字帶來的警示。

當我們80%的小間距面對的都是專業市場的客戶時，需要對這些細分的行業市場有足夠的了解。不同的細分市場的解決方案是什么，如何發現以及面對不同的行業集成商等等一系列的問題，都是我們這個LED顯示行業以前所缺乏的。所以，這也是為什么有公司放了很低的價格，卻依然在小間距這個專業市場賣不動的原因。

引申一個話題，業績榜針對這個問題，在近期推出了專門針對小間距營銷人員的小間距銷售實戰培訓班，希望能對這個行業有所幫助。

如果我們把表貼SMD所代表的小間距時代，稱為小間距的1.0時代，那么由于這個1.0版本的已經顯現出了局限和不足，我們現在迫切的需要技術的更新?lián)Q代和升級。否則，如果繼續沉浸在小間距以往的輝煌里，我們可能很快就被其他技術所取代。

SONY在InfoComm展會展出的MicroLED顯示屏

索尼公司從去年開始，在各大展會上演示了MicroLED技術的顯示屏，顯示效果非常的震撼，引起業內不小的轟動。同時，國內以長春希達、韋喬順、奧雷達等為代表的企業，也一直在探索COB封裝技術在顯示屏上的應用。

今年，我們很欣慰的看到，COB技術逐漸熱鬧起來，國內已經開始有一些具備一定規模的實力企業，開始在這個領域進行深入的研發和投入。以COB技術為代表的小間距2.0時代正在向我們走來。

以目前的發展趨勢來看，COB技術還將經歷一個過程：

1、正裝芯片COB技術

據業績榜的了解，涉足正裝芯片COB技術已不僅僅局限于我們上面提到的幾家企業，目前已經有幾家封裝企業開始發力COB領域，并會很快的推出其量產的產品，我們將拭目以待。

2、倒裝芯片COB技術

倒裝芯片COB技術從原理上分析，更適合用來做小間距顯示屏。但是現階段技術還不夠成熟。同時，倒裝芯片的技術需要芯片廠商們的研發和投入。

SMD表貼所代表的小間距1.0版，必將成為歷史。新一代正在崛起的以COB為代表的小間距，我們可以稱之為小間距的2.0版。在這個版本之下，我們認為他必須具備如下基本特征：

1-2PPM的可靠性與穩定性

硬體能夠滿足商用甚至民用級別的防護性

顯示效果能夠滿足長時間觀看的舒適性要求

成本價格具有可比的競爭力

真正具備0.X間距產品的量產能力

我們期待這個COB技術小間距2.0版，能給行業帶來新的前進動力。

我們身處在一個快速變化的時代，顯示市場的巨大容量所產生的巨大的利益，驅動著大量的資金和技術力量在這個領域的投入。因此，顯示技術的發展，可以用日新月異、層出不窮來形容。

我們?cè)侔涯抗夥诺礁L(zhǎng)遠、更寬廣的視角來審視顯示技術的發展趨勢，Micro LED 和OLED是兩個目前最有潛力替代液晶的技術方向。不管是OLED所宣稱的印刷顯示，還是MICRO LED的燈板巨量轉移技術，都已經不再是我們LED現有的，把燈珠一顆一顆地挪到線路板上的生產方式。

在未來可見的十年甚至更短的時間之內，必將有一種技術在競爭中戰勝對手、脫穎而出。那么，未來究竟是屬于LCD、LED、激光還是MicroLED或OLED，甚至是某種全新的技術，我們目前還很難準確的預測。我們知道的是，如果我們不提升、不改變，那么終究難逃被顛覆的命運。
