二極管知識大全以及其生產廠家50強

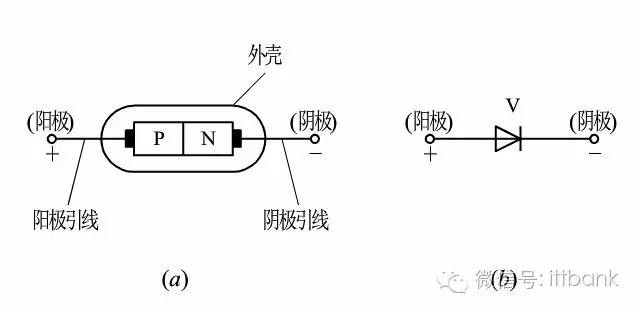

    二極管由管芯、管殼和兩個電極構成。管芯就是一個PN結，在PN結的兩端各引出一個引線，并用塑料、玻璃或金屬材料作為封裝外殼，就構成了晶體二極管，如下圖所示。P區的引出的電極稱為正極或陽極，N區的引出的電極稱為負極或陰極。

    二極管的伏安特性

    半導體二極管的核心是PN結,它的特性就是PN結的特性——單向導電性。常利用伏安特性曲線來形象地描述二極管的單向導電性。

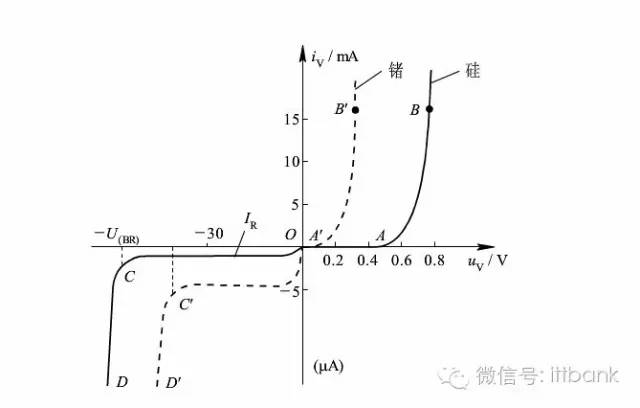

    若以電壓為橫坐標,電流為縱坐標,用作圖法把電壓、電流的對應值用平滑的曲線連接起來,就構成二極管的伏安特性曲線,如下圖所示（圖中虛線為鍺管的伏安特性,實線為硅管的伏安特性）。

    下面對二極管伏安特性曲線加以說明：

    1.正向特性

    二極管兩端加正向電壓時,就產生正向電流,當正向電壓較小時,正向電流極?。◣缀鯙榱悖?這一部分稱為死區,相應的A(A′)點的電壓稱為死區電壓或門檻電壓(也稱閾值電壓),硅管約為0.5V,鍺管約為0.1V,如圖中OA(OA′)段。

    當正向電壓超過門檻電壓時,正向電流就會急劇地增大,二極管呈現很小電阻而處于導通狀態。這時硅管的正向導通壓降約為0.6~0.7V,鍺管約為0.2~0.3V,如圖中AB(A′B′)段。

    二極管正向導通時,要特別注意它的正向電流不能超過最大值,否則將燒壞PN結。

   2.反向特性

    二極管兩端加上反向電壓時,在開始很大范圍內,二極管相當于非常大的電阻,反向電流很小,且不隨反向電壓而變化。此時的電流稱之為反向飽和電流IR,見圖中OC（OC′）段。

    3.反向擊穿特性

    二極管反向電壓加到一定數值時,反向電流急劇增大,這種現象稱為反向擊穿。此時對應的電壓稱為反向擊穿電壓,用UBR表示,如圖1.11中CD(C′D′)段。

    4.溫度對特性的影響

    由于二極管的核心是一個PN結,它的導電性能與溫度有關,溫度升高時二極管正向特性曲線向左移動,正向壓降減小;反向特性曲線向下移動,反向電流增大。
