以上圖片經常出現在高科技影視作品和科普文章中，并被冠以“黑科技”的名號，用以描述超越現有科技及知識范疇，缺乏科學根據并且違反自然原理的技術或產品，廣泛一點的引申意思就是：在當前階段「不可思議」的產品、技術或者現象。

    隨著科技的不斷發展，柔性全息屏幕手機、全高清透明顯示屏、虛擬成像技術等“黑科技”已經開始進入我們的視野，改變我們的生活......然而你就不好奇為什么你在玻璃板上動動手指頭，機器就知道你要做什么嗎？

    現在，小編就為你揭開這背后的秘密。

    基 礎

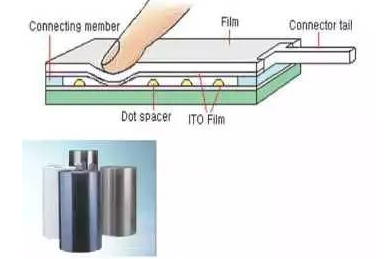

    透明導電電極是各種電子器件，包括觸摸屏、顯示器、薄膜太陽能電池等重要組成部分。目前透明導電電極一般采用金屬氧化物，例如銦錫氧化物（ITO）薄膜。

    市場需求龐大

    Nanomarket報告顯示，透明電極市場由2014年30億美元增長到2021年51億美元。

    但ITO存在的各種問題，限制了其發展和應用

    01、原材料中的銦，在地球的蘊藏量日益減少，價格持續走高；

    02、ITO膜厚且脆，不適用于柔性產品；

    03、導電性差，電極電阻高。

    雖然從行業角度講，ITO導電膜在相當長的一段時間內仍將占據主導地位，但是目前以ZnO基薄膜、導電高分子、碳納米管等為代表的新材料取代ITO的發展已經開始。據預計，ITO替代產品市場份額將從2014年的5億美元增加到2021年的約25億美元，年復合增長率達到26%，市場份額將從2014年的16.7%提高到2021年的近50%。

    解決◆方案

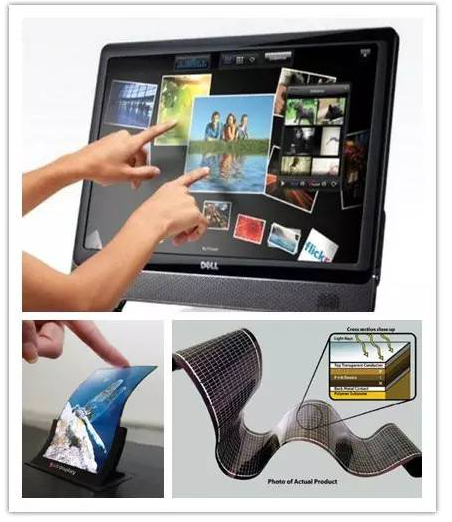

    在未來，移動終端、可穿戴設備、智能家電等產品，對觸摸面板的有著強勁需求，由推動研發的“金屬薄膜透明電極”，具有超薄、光滑、導電率超高等優點，非常適用于大面積設備。

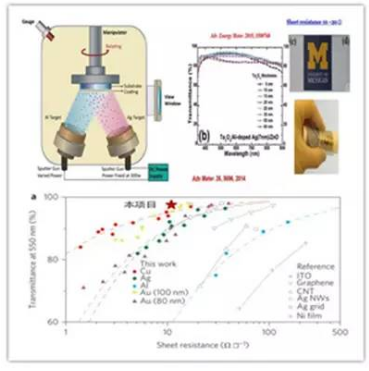

    該技術采用獨特的鋁摻雜銀膜制備技術，顯著提高導電性能，特別是在柔性基底上應用，具有更低的成本優勢，并擁有更廣泛的應用。

    透光率和導電率達世界先進水平

    01、首次制造出超薄(5~10nm)銀膜透明電極；

    02、利用現有濺射沉積設備（PVD），具備規模化量產可行性；

    03、和多孔金屬網格相比具有更強的電荷收集能力，是光伏電池或OLED更佳的組件材料。

    隨著科技的發展，觸摸屏滲透到越來越多的人機交互的設備中，而且未來將無所不在。雖然ITO是目前市場的主流，但由于其存在不足之處，非ITO產品正逐漸蠶食其市場份額，競爭逐漸激烈，藍海逐漸變為紅海，未來將抓住這一機會，激流勇進，將“金屬薄膜透明電極”推向市場并實現其產業化發展。
