全球LED產業專利信息分析報告詳解

       (一)全球專利申請態勢分析

　　LED產業技術專利申請開始于上個世紀五六十年代，圖1顯示了從1960年至2013年的申請專利量按最早申請日的年度分布情況。從圖中可以看出，全球范圍內LED產業技術的申請專利數量仍然持續增長趨勢，到八十年代后期，全球LED專利申請量已超過1000件，在二十一世紀開始這幾年申請專利量迅速增長，至2004年時年申請量已超過10000件，2008年申請專利量達到20000件，2010年申請專利量超過30000件，說明全球LED產業處于快速發展時期。

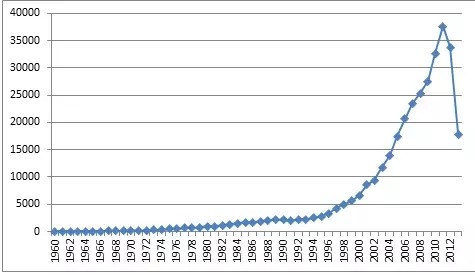

　　圖1 全球專利申請年度變化

　　(二)全球專利申請區域分布

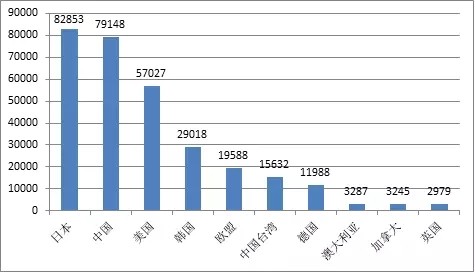

　　從全球LED產業技術專利申請的區域分布圖2可以看出，該領域的申請專利分布排名前十的國家和地區為日本、中國、美國、韓國、歐洲(即在歐洲專利局申請)、中國臺灣、德國、澳大利亞、加拿大、英國。其中在日本提出的專利申請量為82853件，占全球申請總量的27.18%;在中國和美國提出的專利申請量分別是79148件和57027件，位列第二和第三，分別占全球申請總量的25.97%和18.71%;另外韓國、歐洲、中國臺灣以及德國的專利申請量也比較高。總體來看，LED技術領域在日本、中國和美國的專利申請最為活躍，其中中國和美國申請專利量占比不斷上升，韓國、中國臺灣、歐洲以及德國的專利申請比較活躍。相比2012年，2013年中國的申請專利總量超過美國，躍居第二位，僅次于日本，這也反映出近幾年我國對LED產業的重視。

　　圖2 全球專利申請區域分布

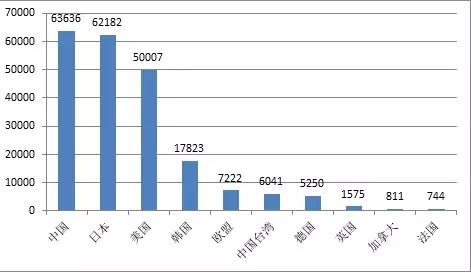

　　從LED產業技術領域全球專利申請的原創區域分布圖3可以看出，該領域專利申請的原創區域主要分布在中國、日本、美國、韓國、歐洲、中國臺灣、德國、英國、加拿大、法國等國家/地區。中日兩國在原創專利申請量上相差不多，其中在中國的原創申請專利為63636項，在日本和美國的原創申請專利量分別為62182項和50007項，遠遠超過其他國家/地區。

　　圖3 全球專利申請原創區域分布(合并同族專利)

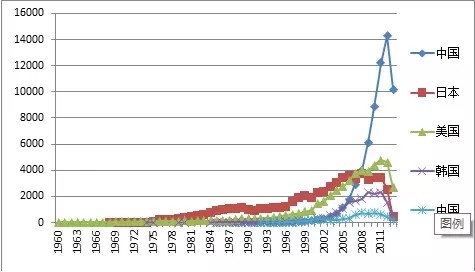

　　從LED產業技術領域全球原創專利申請的年度變化圖4可以看出，在日本、美國申請的原創專利起步較早，大約在1960年前后。在2000年之前，各國的原創專利申請量都較少且申請趨勢平穩，這期間以日本的原創專利數量為多。2000年以來，各個國家的申請專利都出現了很大幅度的增長，其中以中國和美國增長較快，2012年中國的年原創專利申請量超過了14000項，遠遠多于其他各國。

　　圖4 全球原創區域專利申請量年度變化(合并同族專利)

　　(三)全球專利申請技術分布

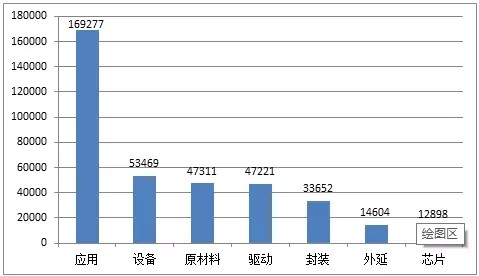

　　根據LED的技術特點以及產業習慣，本報告將LED產業分為應用、設備、原材料、驅動電路、封裝、外延、芯片七部分。其中涉及應用的專利申請量持續上升，高達169277件，占總量的44.7%，而涉及LED中上游產業的申請專利量較少，從圖中也可以看出，下圖中外延芯片部分也是排在末兩位。

　　圖5 專利申請技術分布

　　為了更好的了解各個技術每年的發展狀況，我們采用ThemeScape專利地圖對每個技術點在不同時間段進行分析，繪制了外延、芯片、封裝的技術發展路線圖，從圖6-8中可以看出1998年至2013年外延、芯片、封裝等技術每3年發展的側重點和相關申請專利量分布。

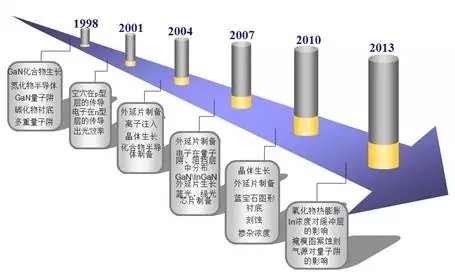

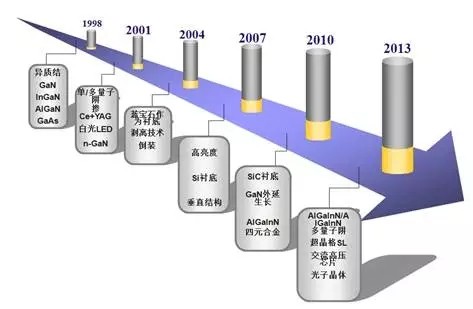

　　圖6 外延技術發展路線

　　圖7 芯片技術發展路線

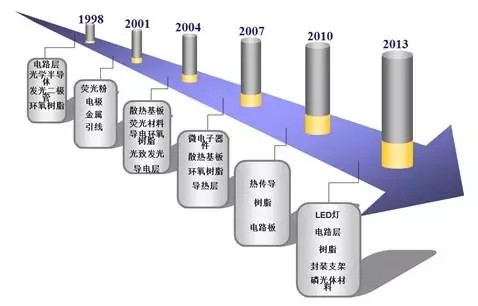

　　圖8 封裝技術發展路線

　　(四)全球專利申請人分布狀況

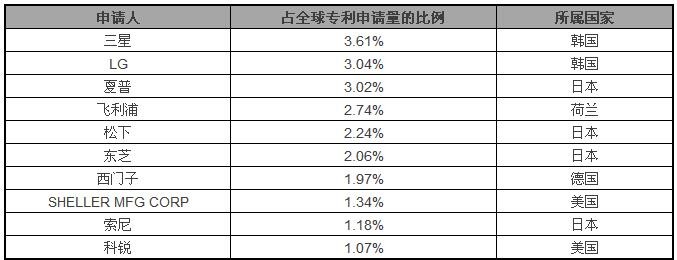

　　在前10位LED產業技術領域的全球專利申請人中，日本的申請人最多，共有5位。其中，三星申請量最多，占全球專利申請量的3.61%，其次是LG和夏普，分別占全球申請量的3.04%和3.02%。

　　表1 全球專利申請人分布

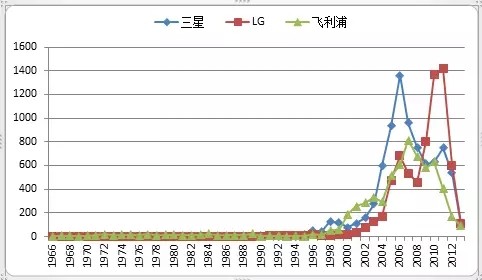

　　從全球LED主要專利申請人申請量年度變化趨勢圖中可以看出，1999年以前，三星、飛利浦和LG每年的專利申請量均不超過200件，從1999年之后飛利浦保持領先，但是2003年之后，三星的專利申請量快速增長，逐漸拉開了與其他兩大申請人的差距。近幾年，LG的專利申請量也快速增長，并于2009年的年專利申請量超過其他兩位申請人。

　　圖9 全球LED主要專利申請人申請量年度變化
