LED顯示屏的設計與維護
摘要:隨著大規模集成電路和計算機技術的高速發展,LED顯示屏技術作為一種新興的顯示技術也得到相應的提高,特別是高灰度級別顯示屏以其現代的姿態,廣泛用于各企業形象宣傳和公共場所信息顯示。
隨著大規模集成電路和計算機技術的高速發展,LED顯示屏技術作為一種新興的顯示技術也得到相應的提高,特別是高灰度級別顯示屏以其現代的姿態,廣泛用于各企業形象宣傳和公共場所信息顯示。
一、LED顯示屏概述
LED顯示屏(LED display):又叫電子顯示屏或流動顯示屏幕。它是由LED點陣組成,是通過紅色、藍色、黃色、白色、綠色的燈珠的亮滅來顯示文字、圖片、動畫、視頻,內容可以隨時更換只要是你想到的都可是放到電腦里在顯示屏中顯示出來,各部分組件都是模塊化結構的顯示器件。
LED顯示屏的組成:通常由顯示模塊、控制系統及電源系統組成。顯示模塊由LED燈組成的點陣構成,它主要是負責發光顯示;控制系統通過控制相應區域的亮滅,可以讓屏幕顯示文字、圖片、視頻等你想要的內容,恒舞動卡主要是播放動畫的;電源系統負責將輸入電壓電流轉為顯示屏需要的電壓電流。
LED顯示屏性能超群:發光亮度強在可視距離內陽光直射屏幕表面時,顯示內容清晰可見。超級灰度控制具有1024—4096 級灰度控制,顯示顏色16.7M 以上,色彩清晰逼真,立體感強。靜態掃描技術采用靜態鎖存掃描方式,大功率驅動,充分保證發光亮度。自動亮度調節具有自動亮度調節功能, 可在不同亮度環境下獲得*佳播放效果。
LED顯示屏分類
(1)按顯示器件分類:
LED數碼顯示屏:顯示器件為7 段碼數碼管,適于制作時鐘屏、利率屏等,顯示數字的電子顯示屏。
LED點陣圖文顯示屏:顯示器件是由許多均勻排列的發光二極管組成的點陣顯示模塊,適于播放文字、圖像信息。
LED視頻顯示屏:顯示器件是由許多發光二極管組成,可以顯示視頻、動畫等各種視頻文件。
(2)按系列分類可以分為:LED幕墻屏,LED軟屏幕,LED地板屏,LED條紋屏,LED條屏顯示屏、LED超薄屏、LED弧形屏。
二、LED顯示屏的設計
以某酒店為例講述一下LED數字顯示屏的設計與維護。
酒店可懸掛LED顯示屏的尺寸為:55CM*1700CM
單元板尺寸如下:P10 的是160*160MM ;P16 的是256*128MM ;P20 的是320*160
酒店選用P16LED單元板,LED屏的實際面積為:51.2CM*16.9CM=865.28CM2
共選用P16LED單元板264 塊。
硬件要求:
要求計算機基本配置為:
主機CPU 塞揚CIV 1.8G( 帶ISA 接口) 以上內存 128M 硬盤 20G 光驅 48 速CDROM 彩顯 15" 軟驅 3.5" 軟驅 鍵盤 101 鍵WIN98 鍵盤鼠標 PS/2
雙絞線;VGA 接頭;
系統軟件清單:windows 系統;JLL-LED ANIMATORPRO3DMAX ULEAD 3D COOL MDK 5.0 LEDSHOW 3.0 Microsoft Powerpoint。
電源:220W/2A 電源。
視頻控制卡
三、LED數字顯示屏的常見故障維修
從故障上說可以分為兩種故障,一種是驅動上的故障,一種是控制系統上的故障。

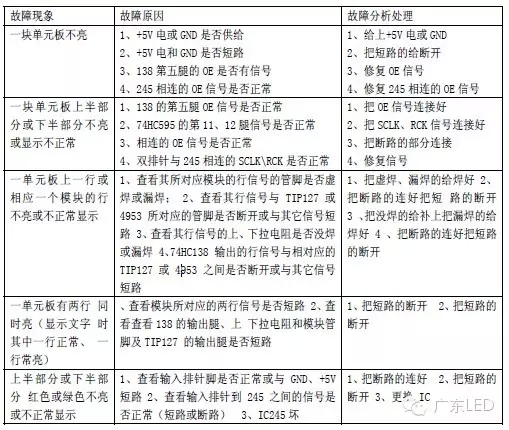

1、驅動上的故障:

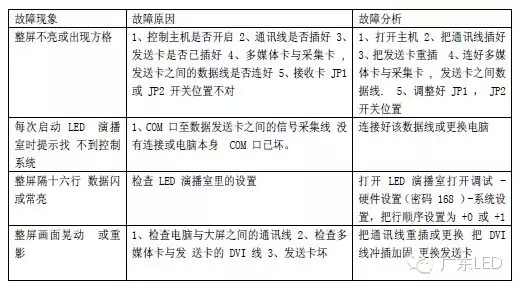

2、控制系統:

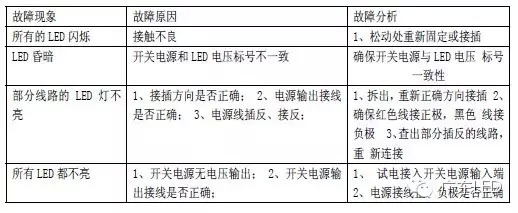

LED模組故障及解決控制系統
