隨著LED點間距的逐漸縮小，LED屏幕顯示不斷超越點陣極限，朝著超長、超寬、超大點陣的方向發展，由小點陣箱體構成的LED顯示屏幕逐漸往2048×1536，甚至更高的點陣發展，橫向點陣超高10000點，縱向點陣也大于1536點。在超大點陣顯示屏幕的發展過程中，傳統基于電腦＋發射卡的方式來支持的LED顯示屏幕，逐漸顯現其系統的不足，主要表現在：
（1）不同電腦與發射卡之間需要復雜的系統參數設置，一旦電腦中毒，重裝系統后，需要重新對顯示系統進行調試和設置。
（2）不能同時進行不同信號的實時處理，不能對不同信號進行同步實時顯示，或者即使實現了其方法也非常復雜。
（3）不能滿足超大屏幕LED顯像時，對不同情況下，不同顯示場景模式的預設功能；

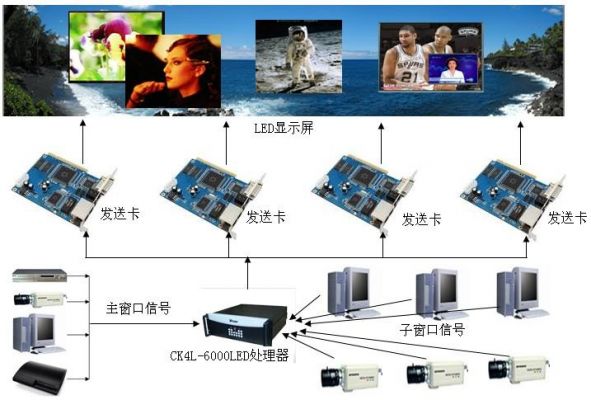

創凱電子公司的CK4L6000采用發明專利技術，以全新方案解決目前超大屏幕LED顯像時不同信號的實時、同步處理顯示等難題。針對 5000X1000點陣大的LED超大屏幕，配置四張靈星雨801的發送卡，每張卡分別支持1250X1000點陣，配合CK4L6000－04 全彩LED拼接圖像處理器，便可簡化超大點陣的系統顯示方式。

特點介紹
主窗口信號可選擇VGA1、VGA2、DVI、CVBS1、CVBS2、YPBPR等6路信號在LED大屏上任意切換；
子窗口信號可選擇CVBS、VGA任意多路信號任意位置顯示，畫中畫、畫外畫、漫游、疊加等各種功能；
可跨發射卡的任意位置顯示窗口的信號；圖形的處理方式不受發射卡限制；
可整體調整圖像的亮度、對比度，也可以對單張發射卡調色彩、亮度及對比度；
分屏、整屏模式快速切換，中間不會黑屏；
16種不同模式預設，可以自動循環播放；
LED像素點可以任意大小，不受限制，單臺機器水平最大可帶19200個點（1280X15）、垂直可帶15360個點（1024X15）；
輸入信號的圖像可以被整幅壓縮到LED屏幕上顯示，也可以不被壓縮局部點對點顯示，同樣也可整體或局部放大到LED屏幕上顯示，靈活性更高；
具有值機功能，即可以通過監視器時時觀看LED大屏幕的狀態。
豐富的可擴展性，可以在單機基礎上增加高清及高分信號，例如HD-SDI，HDMI，DVI，等并可定制輸入路數和窗口數目。
可視化軟件操作
CK4L-6000系列產品產品操作簡單方便，簡單培訓即可上手。
通訊控制信號, 采用RS232 IN：串行通訊控制輸入口,預留串行通訊輸出口，接下一級控制設備；
可以通過專用控制軟件進行實時控制;
可以通過面板按鍵進行預存模式的切換；
可以通過遙控器調用預先存放的顯示模式;
可以設置發射卡的顯示模式，發射卡參數直接調取，模式切換不黑屏

可以設置處理器的場景模式，一鍵存取調用。可支持16種預存模式。

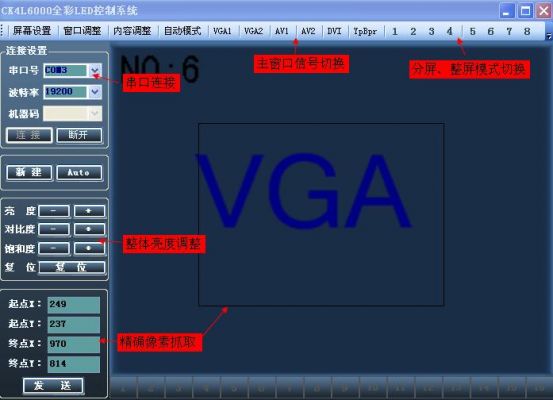

A）：主操作界面

B）：LED拼接畫面

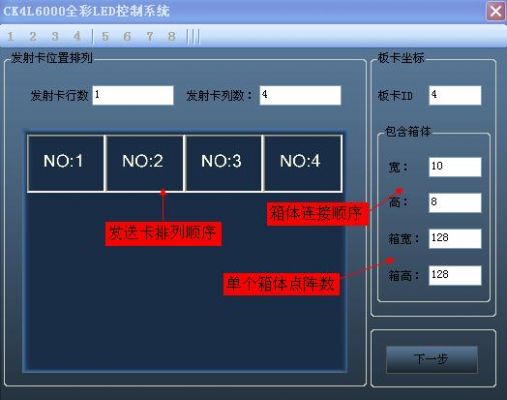

根據LED屏幕的擺放位置，選擇每張發送卡所帶的LED屏體像素點區域，再根據箱體擺放順序及單個箱體的點陣數進行相應的數據填寫。設置完成后點擊下一步再進行相應的分屏和整屏操作即可完成拼接功能，簡約大方。

4，不同圖像拼接器在LED大屏應用領域的產品比較

	CK4L6000	組合式硬件拼接	傳統電腦拼接	結論/備注
系統架構	基于發明專利技術的模塊化插卡設計，純硬件方式，無操作系統	硬件方式	電腦系統＋發射卡＋采集卡	模塊化設計使得檢測維護更加方便，各通道獨立數字采集，不但保證了顯示圖象色彩的一致性，更保證了采集帶寬充足。沒有操作系統的設計，保證顯示系統不會崩潰，中毒死機等問題。
采集方式	分布式、各通道獨立數字化采集，獨立運算處理。保證色彩一致性	獨立模擬采集	集中采集，許多信號共用一個通道，由于采集帶寬不夠，多路動態畫面會出現延遲
啟動速度	快	快	電腦啟動慢，時間長
控制軟件	所見即所得操控軟件，可以方便配置不同發射卡，隨時更改不同的配置	需要復雜的參數設置，發射卡變更需要復雜配置	沒有統一的操控軟件，要不同電腦根據發射卡來配置，配置后修改變更困難	直觀的操控軟件，便捷的場景預設，豐富顯示模式，多種控制方式，為LED顯示系統提供靈活方便的操作方法。
拼接顯示模式	滿屏、等比、全屏等比、主體顯示等多種模式場景，不同顯示模式場景可以隨時變換，無需重新設定	可以有多種不同的顯示模式場景，不同的顯示模式場景變換需要復雜的設置，不可跨屏	模式場景單一，如果變更模式場景，需要重新啟動電腦進行設定
控制方式	RS232、RJ45、遙控器、按鍵	RS232	無
模式預存	16種場景預設，滿足大部分情況下的應用	無場景預設功能	無
值機功能	可以預定	無	無	值機功能可以方便用戶在操控室看到現場的顯示情況，此高端應用一般僅在部隊等場所使用。
窗口漫游疊加操控	多窗口疊加、漫游	雙窗口，不能漫游疊加，只能在對應發射卡上顯示	無	值機功能可以方便用戶在操控室看到現場的顯示情況，此高端應用一般僅在部隊等場所使用。
精確像素抓取	支持	不支持，需要外置LED視頻圖像處理器	不支持
多信號輸入處理	支持多路高清、RGB信號，以數字、無損實時處理	僅1024×768 RGB信號	無法處理高清、多路RGB信號。	高清，多路RGB實時無損處理是創凱LED拼接器的特點之一
畫質處理	無運動拖尾、無鋸齒。	無運動拖尾、無鋸齒。	運動拖尾、鋸齒明顯
幀同步技術	支持	超大點陣不支持	不清楚
3C認證	通過3C認證	---	無	完備的服務體系，覆蓋全國的服務支持網絡，保證用戶在緊急情況下能得到及時的響應。
服務方式	全國多個網點24小時技術支持，48小時響應到位	---	廠家自理	完備的服務體系，覆蓋全國的服務支持網絡，保證用戶在緊急情況下能得到及時的響應。

上表中就創凱CK4L6000和其他方案的關鍵性技術指標以及系統方面做個簡單的解釋說明。特別說明的是：這三種拼接實現方式組成的LED拼接系統各有優缺點，本比較不很全面，僅供用戶參考。
