上海香港廣場巨型LED顯示項目案例分析2011-12-23

應用行業：廣告?zhèn)髅?/span>產品類別：LED顯示屏中慶公司

分享到：

中慶公司是依托中國科學院的科研力量和大慶高新技術產業開發區的產業扶持政策而創立的以微電子產品研制和開發為核心的高技術股份制公司。它專注于大規模集成電路設計,生產，應用和銷售，是國家首批通過審批認證的半導體企業, 受?chē)?guó)家火炬計劃項目支持；是國內最早最大的集成控制,驅動芯片設計和系統解決方案設計的生產供應商與服務提供商.
　　從1996年創立，經歷了16年的發展,中慶開發并投放市場一系列的產品，積累了豐富的技術資源和經驗，它聚焦了LED顯示技術的創新與應用，能夠提供超大尺寸、超寬范圍、高分辨率及各類異形顯示屏等獨具特色的LED顯示技術解決方案，是LED顯示技術的全面解決方案提供商。
　　上海香港廣場由港著名的謝宏畢建筑師事務所負責設計，分為南北兩幢高三十八層大樓，以空中走廊連接，包括停車場、購物中心、辦公大樓及配套公寓。
　　香港廣場坐落于上海市的黃金地段 - 淮海中路，堪稱‘核心中的核心’。香港上海香港廣場交通方便，四通八達，盡享地理。數分鐘車程可到外灘，旁邊即是地鐵一號線黃陂路站，上成都路高架和延安路高架可達南京路、虹橋機場和上海火車站。
　　具體項目描述如下：
　　地點：上海市盧灣區淮海中路282號
　　年份：2009
　　系統和IC提供商：中慶
　　項目整體提供商：慧明
　　顯示面積：23800平方米
　　項目負責人：上海中慶鄧福作 18621321709
　　系統控制方案及圖解：
　　1.主控系統介紹
　　ZQLS-PC-02聯機視頻系統是中慶開發的一項通用LED聯機機控制系統平臺。ZQLS-PC-02聯機視頻系統與計算機連接完成LED顯示屏的控制。可支持由上位PC機顯卡數據傳輸，與PC機保持同步顯示，具有良好的通用性、結構簡單、工作可靠和顯示性能優越，易于維護。
　　1.1系統構成的原則
　　一致性:系統遵循開放系統的原則。依據技術指針具備了良好的靈活性、兼容性、擴展性和可移植性。
　　先進性:系統程序簡化、連接方便、提高顯示效果且節約成本，在業內處于領先地位。
　　可靠性:系統具備長期穩定工作的能力，符合我國和國際上的質量和可靠性標準。
　　經濟性:系統滿足性能與價格之比在同類產品中達到最優，是用戶最佳的選擇方案。
　　1.2系統的應用范圍
　　傳輸介質 最大屏體
　　分辨率屏體應用最大傳輸距離
　　超五類雙絞線 1280*1024 對基于ZQL9712芯片的燈帶支持行控、列控連接方式；
　　對基于ZQL9702X芯片的單元板支持行控、列控、行列控。
　　對基于ZQL9705X芯片的單元板支持行控、列控、箱體控制。單網線傳輸支持100米
　　1.3顯示性能
　　支持各種基于ZQL9702X、ZQL9705X、ZQL9712芯片的實像素、虛擬像素顯示屏；
　　支持的屏體分辨率為1280*1024；
　　支持R、G、B各256級灰度顯示；
　　系統換幀頻率為60Hz；
　　單網線傳輸可達100米；
　　支持USB口與電腦通訊，符合標準USB協議；
　　支持在線讀寫EEPROM。
　　管理軟件可設置系統參數；各參數在掉電時保持，再次上電時，系統自動恢復到掉電前的狀態。
　　LED燈可指示系統工作故障。
　　用戶可實時獲取DVI口工作狀況

　　2、特點：
　　上海香港廣場巨型LED顯示項目使用中慶ZQLS-PC-02聯機視頻系統和ZQ9712S驅動芯片，采用大屏幕LED顯示屏的圖象處理技術，色彩還原能力強，確保顯示圖象的逼真，清晰，獨特的異形加藝術設計，成為整個LED行業無法超越的經典案例。

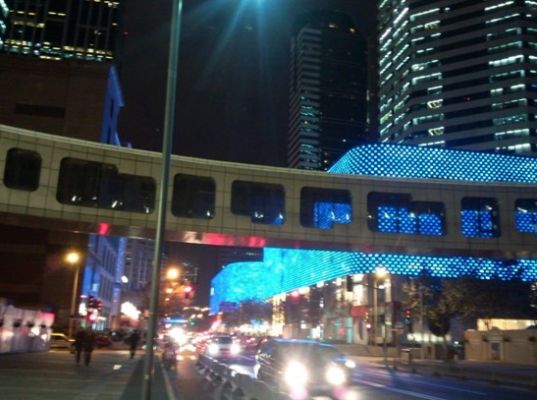

案例現場圖片一

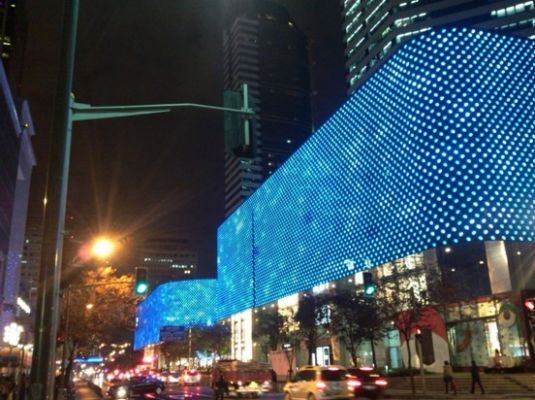

案例現場圖片二
