LED大屏幕組合顯示系統在電視演播室的應用

類別：技術與產品發表于：2012-06-21 18:53

LED大屏幕組合顯示系統即我們俗稱的“LED大屏幕”，以其色彩絢麗、大氣壯觀的舞美效果、強大的視覺沖擊、靈活組合等特點，成為節目的主要展現、襯托手段，它已悄然進入電視演播室，成為各電視臺綜藝、訪談類節目必備的技術設備，甚至在某種程度上講，節目的成功與否取決于LED大屏幕是否能完美展現。那么如何應用好LED大屏幕，就凸顯其重要了。廣義上講LED大屏幕的完美展現是技術與藝術的完美結合，在此僅就技術層面的應用進行論述。

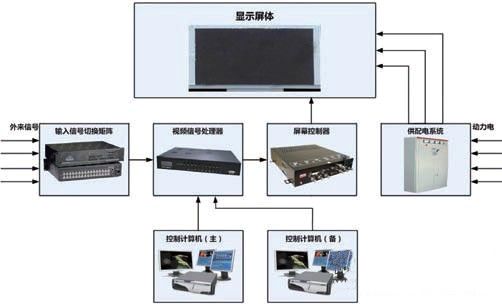

在電視演播室中應用好LED大屏幕，首先要做到合理設計。LED大屏幕組合顯示系統主要由LED顯示屏、屏幕控制器、視頻信號處理器、輸入信號切換矩陣、控制計算機、供配電系統等組成(結構見下圖)。

    其中LED顯示屏的種類、尺寸大小、舞臺位置及分辨率是關鍵，因為在演播室中使用，LED顯示屏應選用室內表貼三合一全彩顯示屏，它是將紅綠藍三顆芯片封在一起，構成一個像素點，均勻地分布在單元板上構成的顯示屏。這種屏體均勻性好，很好地解決了馬賽克現象，具有非常出色的一致性，采用實像素顯示，無論是文字還是圖像和視頻，均有清晰、細膩、逼真的顯示效果；可視角度大，水平視角和垂直視角均可達到120度以上，此范圍內任意角度，圖像不變形，不偏色；易維護，可實現單點維修，維修成本相對較低。LED顯示屏的尺寸大小、舞臺位置及分辨率必須根據演播室實際情況確定，電視臺演播室大小通常為400-1000平方米，因此LED顯示屏的尺寸大小范圍應在4×3米到8×6米，屏體擺放位置*好在距舞臺表演區8到15米，這樣屏體自身亮度既未影響到演播室舞臺的布光系統、又能起到較好的襯托作用。至于LED顯示屏的分辨率當然愈高愈好，但成本亦增大。一般規格為P7.62(顯示密度可達17,222dot/m2)或P6(顯示密度可達27777dot/m2)效果就非常好。以我臺四百平演播室為例，就選用了規格為P7.62室內表貼三合一全彩顯示屏，尺寸大小為6×4米，距舞臺表演區8米，使用效果非常好。
    同時，輸入信號切換矩陣應有多種接口，可靈活為屏幕提供信號源，*好有SDI接口，可與臺里非編設備或制作網相聯，這樣高質量的視頻源，更能將LED顯示屏的絢麗、壯觀特點展現出來。考慮到節目錄制的安全性，控制計算機應為一主一備。
    由于LED大屏幕組合顯示系統組成部件多，因而系統在安裝過程中有以下步聚需要注意。
    1、安裝、控制、調試、維護必須及時準確。安裝通常采用基座式，即先安裝好基座，再通過連接件將屏體固定到基座上。須注意的是在安裝屏體前，一定要仔細檢查安裝鋼架結構的安裝面是否平整、牢固。
    2、在調試、維護時，常見有以下幾種情況發生，應采取相應對策。
    單元板不亮：電源故障或數據線斷了，更換。
    某個單元紅(或綠)常亮：對應的分配板故障或數據線方向插反了，更換或數據線重插。
    通訊不正常：軟件設置不對或MAX323有問題，重啟計算機進行軟件設置，或更換這片MAX323。
    整屏橫向隔幾行亮，隔幾行不亮：通訊不正常，檢查網線。
    使用注意事項：首先LED大屏幕組合顯示系統接地必須良好，否則引起“燒板”現象，不可以帶電插拔DVI數據線和其它接插件，更不能帶電維修。其次開關LED大屏幕時一定遵循“先開計算機，再開LED屏幕；先閉LED屏幕，再關計算機”的原則；不要頻繁開關，時間間隔至少要5分鐘以上；發送卡的綠燈閃爍時才可開LED屏幕；盡量減少LED屏幕全亮或失控狀態下開屏，因此時系統中沖擊電流最大。
    總之，要使LED大屏幕組合顯示系統穩定運行，就需要我們有扎實的技術功底、迅速快捷排除故障的經驗、能力，從而保證節目的成功錄制。
