從西瓜皮到三角球面 常見LED球形屏制作工藝介紹

　　現在市面上常見的LED球形顯示屏屏一般為西瓜皮球屏、足球屏、六面球屏這三種LED球屏。最近某上海LED顯示屏企業又推出了一款采用三角形類球面大單元屏拼接的點陣球形屏。下面大屏幕顯示業績榜編輯就為你介紹常見的LED球形屏制作方法。

　　常見LED球形屏制作工藝介紹  西瓜皮球屏

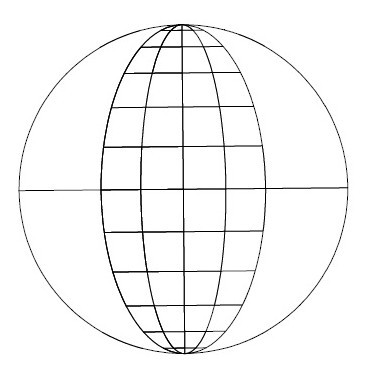

　　1、市場上最早出現的球屏，俗稱西瓜皮球屏，它由西瓜皮狀PCB組成，它的優點是制作方便，PCB的種類的也少，進入門檻較低，普及較快，缺點是南北二極(或者北緯45°以北，南緯45°以南)不能播放圖像，因此畫面利用率太低。見下圖：

　　常見LED球形屏制作工藝介紹  足球屏

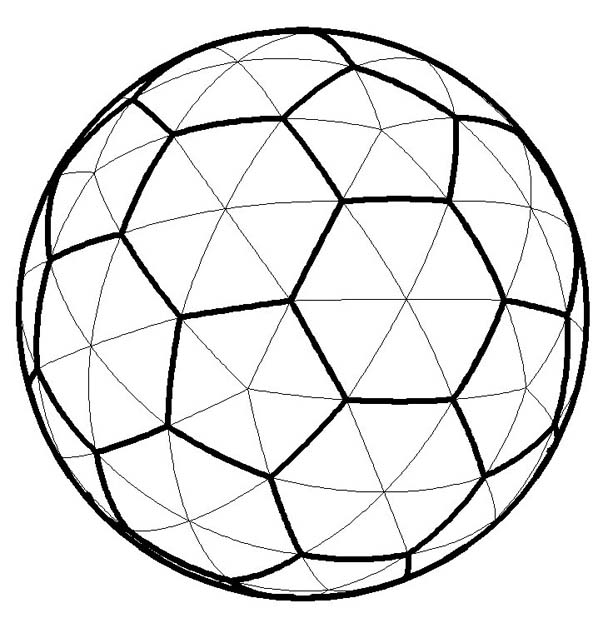

　　平面三角形PCB組成的球屏，俗稱足球屏，它克服了西瓜皮球屏的南北極不能播放圖像的缺點，畫面利用率大大提高。缺點是PCB種類較多，受像素點是為蜂巢形排布限制點間距不能小于8.5mm，還因此軟件編寫也較麻煩，進入技術門檻太高。見下圖：

　　常見LED球形屏制作工藝介紹  六面球屏

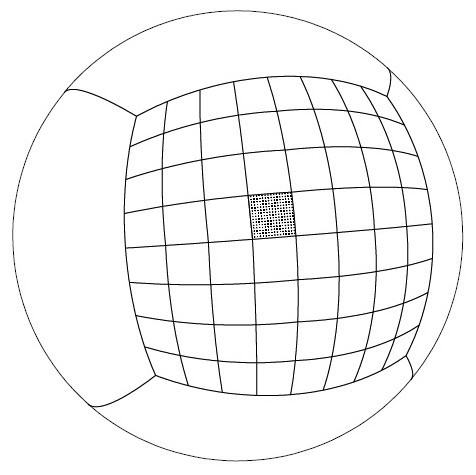

　　最近才出現的四邊形PCB組成的球屏，被人稱六面球屏。它的PCB板的種類也較足球屏要少。進入門檻相對較低，布點更接近平面LED顯示屏，最小點間距與平面LED顯示屏相似，限制不大或幾乎沒限制，因此效果較三角形PCB組成的球屏要好得多。在物理尺寸上整個球屏由24個大小相同的類球面組成。它可以放進航空箱，拆裝十分方便，便于租賃商使用。在播放上，它將一個球屏分成6個相同的畫面，即上、下、左、右、前、后。當然也可以通過軟件，單獨或聯合起來播放不同的視頻源。因此它的播放效果遠優于西瓜皮球屏與足球屏。見下圖：

　　常見LED球形屏制作工藝介紹  球面點陣顯示屏

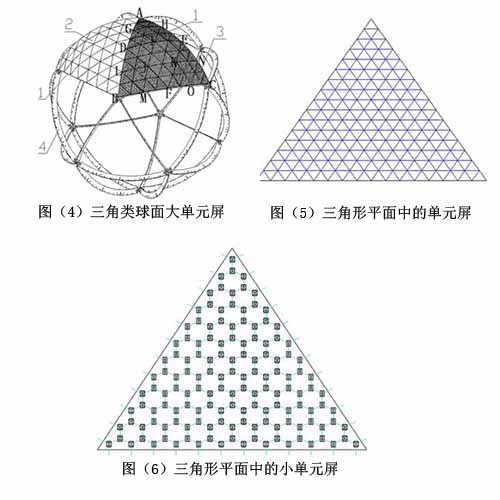

　　球面點陣球形屏是由20塊完全相同的、相鄰緊密拼接的，且頂點都在一個球面上的三角形類球面大單元屏。而三角形類球面屏又是由N2（N是大于1的正整數）塊相鄰緊密拼接的、且頂點都在同一球面上的三角形平面中單元屏（見圖5）組成。最后，三角形平面中單元屏（圖5）由三角形平面小單元點陣板（圖6）。由這種新型三角球面單元做成點陣球形屏配合專用軟件不論球面的任何區域都可以播放圖像。
