投影機散熱防塵兩不誤看各大廠家高招

類別：技術與產品發表于：2012-05-22 11:40

對于投影機來說，灰塵雖小，但危害巨大。大量灰塵進入投影機不僅會影響清晰度、亮度、對比度等光學性能，還直接關系著投影機的穩定性和可靠性，因此良好的防設計塵顯得尤為重要，尤其是在粉塵較多的教室、風沙較大的北方一些地區使用時，防塵需求更為突出。

投影不要熱塵
談到防塵，*好的辦法就是把系統做成封閉式的，與外界隔絕，讓灰塵無孔而入，但這對投影機行不通。眾所周知投影機運行時會產生大量熱能，熱能大量集聚會造成機器損害，還會引起炸燈等危險狀況的發生，所以必須進行通風散熱處理。各大廠商在投影機設計時都會在機殼上設有開槽或開口用于通風，并有專門的風扇以每分鐘幾十升的空氣流量對其進行送風冷卻，但高速氣流經過時不可避免地會夾帶微小塵粒，吸附到液晶板、色輪、電路上。如果灰塵在電子元器件內部沉淀過多則會引起感應的不靈敏，整機性能的下降。而如果進入到光通路部分就會直接導致圖像質量的下降甚至元器件的損傷。特別是LCD投影產品，其液晶顯示板在成像時極易產生靜電而吸附微小塵粒，從而引起投影機顯示質量的下滑。因此對于投影機而言，散熱和防塵均要兼顧，他們是一對矛盾體，但又無法放棄任何一方，各大廠商在做防塵設計時無不是在散熱與防塵之間尋找一份平衡。

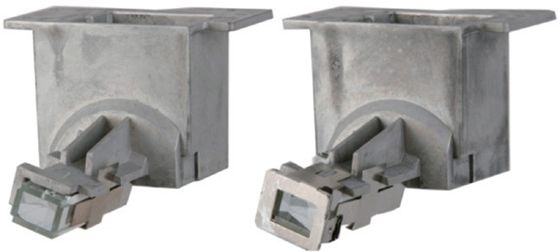

    通常投影機的防塵設計主要分為兩種：光機防塵、濾網防塵。LCD投影機幾乎都具備防塵濾網，因為LCD是穿透式投射，其光機相對來說，散熱量大不宜密封，只能用空氣直吹來散熱。而DLP投影機的核心芯片DMD為數字微鏡片裝置，可以耐高溫，做到幾乎全密封，所以DLP投影機可以采用免防塵濾網設計。不過，雖然DMD器件是封閉的，但燈泡、色輪、光隧等器件不是密封處理的。長時間使用就會有灰塵聚集在這幾個器件上。色輪被灰塵污染后，亮度色彩變差，色輪上的同步感光片不能提供足夠的光線，色輪失去同步，造成停機現象。光隧積灰過多影響光線通過，并且大量發熱，引起故障。所以現在一些DLP投影也設置了過濾系統或做了封閉處理，以減少灰塵引發的故障。
    防塵設計各有高招
    經過不斷發展和更新換代，應該說現在投影機的防塵功能效率越來越高、效果越來越好，設計上也從最初的簡單過濾網防塵、全封閉機身防塵到靜電除塵、過濾網自動清理防塵、褶皺過濾網，大大減少了維護工作量，延長了維護周期?；谧陨砑夹g優勢、市場定位和應用領域，各大投影機廠商在防塵設計上也是各有千秋、各具特色。
    NEC早在2007年就提出了投影機的“防塵三部曲”，第*步：對防塵濾網進行加厚，并且拆卸清洗較方便；第二步：光路采用手工棉條密封；第三步：以渦輪式風扇代替傳統風扇，散熱防塵兩不誤。2010年，NEC投影防塵技術再次全面革新，不再單純局限于對進出風口防塵罩的厚度和面積進行一味的增加，而是采用“結構性防塵”的新理念，通過結構設計將進氣口風扇和其接觸面的所有縫隙全部屏蔽，使得進入投影機99%的冷卻空氣都是經過過濾網進入到投影機內部，潔凈的空氣保證了投影的效果，延長了投影機的使用壽命。
    日立“塵盾”系列投影機是專門的教育防塵機型，倡導四層防塵設計：一是采用微米級特種材料過濾網攔截細微灰塵；二是擴大過濾網面積，提高灰塵吸附率和進風效率；三是加大風扇直徑增大通風量、提高散熱效率；四是優化冷卻風道，進一步通風散熱。此外還采用了智能檢測軟件，監測防止內部過熱?！皦m盾”系列2007年面世后在教育領域持續熱銷，雙重過濾、雙風路等新型防塵設計在之后不斷加入其中，防塵功能日趨完善。雙重過濾是指外部采用立體靜電雙重過濾網，濾掉各種大小不等的灰塵，里面的無紡布過濾網還可以直接進行水洗除塵，多次重復使用；兩個風路是一部分空氣過濾后流入機身內部，冷卻液晶板等成像引擎，而未經除塵的空氣從鏡頭底部進入，為電源系統散熱。此種設計提高了風路冷卻效率，減少了風扇使用量，從而實現低噪音。

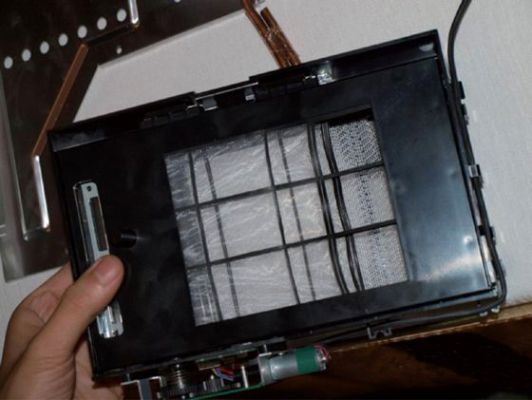

    松下的投影機防塵設計頗具匠心，特有的自動清潔過濾器(ACF)把具有強力吸附灰塵功能的高效靜電過濾網與自動翻轉防塵過濾器系統和防塵結構相結合，以減少因灰塵積聚而導致的亮度降低現象。投影機內部裝有感應器，全程監控通風量，當灰塵積聚在這個高效靜電過濾網上時，將自動卷起被污染的過濾網，并將干凈的防塵網旋出。而在防塵網旋轉的過程中，ACF刷則同時對旋轉至內部的防塵網進行清潔工作，從而達到自動清理的作用。而投影機外殼的全密閉防塵設計，與ACF系統緊密結合，可長時間保持投影機內部清潔，抑制因灰塵的影響而導致的亮度降低。
    愛普生將全密封防塵結構設計及內部優化的冷卻風道組合，配以靜電空氣過濾網抵制外界粉塵，達到防塵目的。通過改進過濾網面積的褶皺數目，在靜電作用下增強了對灰塵的吸附性能，同時這樣的設計還減少了單位面積的空氣流量，降低了流速，使得氣流相對更加平穩，提高了灰塵吸附的效率。進風效率則通過更大面積的過濾網來實現，另外愛普生投影機所有部件的銜接處均采用完全密封設計提高防塵能力。
    文章來源：http://av.imaschina.com/issue/t_hot/2012/7011.html
