Micro級MiP新進度：0202已量產

6月12日，InfoComm USA 2024 在拉斯維加斯正式拉開帷幕。本次展會中，多個企業展示了最 新的技術成果，從展品中可見，Micro LED依然是大眾關注的熱點。

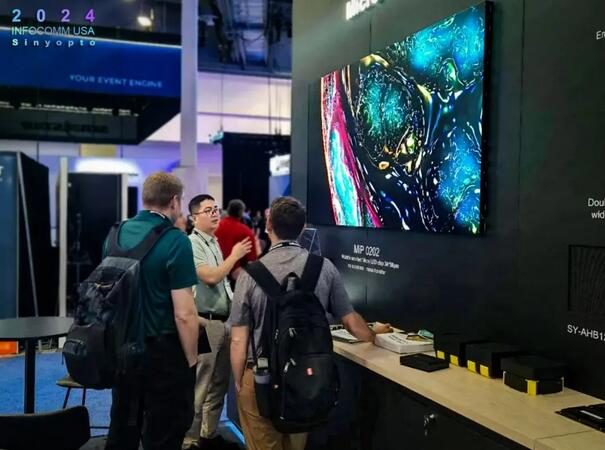

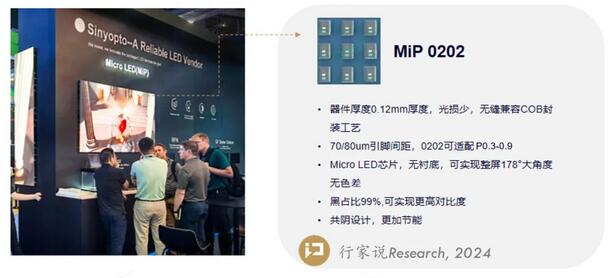

其中，芯映光電展示了用全球最小顯示器件MiP0202制作的Micro LED P0.9 2K顯示屏，而這也是芯映光電首次以顯示屏的形式展示該款產品，據悉，目前芯映光電MiP 0202已經量產。

注：芯映光電MiP0202為Micro級MiP技術，全文MiP均為Micro LED in pacage

今年，蘋果Micro LED手表項目的取消，進一步體現了Micro LED想要在消費端規模量產的商業化道路之艱難。

但這一事件對大屏Micro LED供應鏈并無影響，品牌廠商以及LED產業鏈仍未停止開拓技術與市場。在今年，P1.0以下，多種技術路線均有進展，不僅僅是在技術上的升級，產線的開設/擴建也進一步加大了微間距顯示量產的可能性。

就MiP技術而言，今年不少?gòu)S商將MiP0202作為布局。而本次芯映光電MiP0202的顯示屏產品展示，同樣也顯現了MiP技術路徑在Micro LED量產方面的可行性。

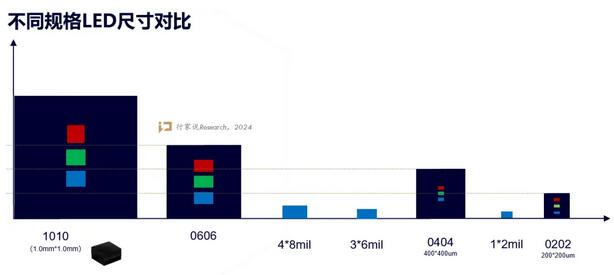

相較于此前MiP 0404的產品，MiP 0202器件尺寸更小，向下可適配P0.3，向上可滿足P0.9，并且適用于PM+PCB、AM+Glass等多種方案，也可無縫兼容COB封裝工藝，整體適應性更強。

▌MiP技術優勢

MiP（薄膜LED）是將Micro LED芯片通過巨量轉移技術轉移到載板上獨立封裝，再將封裝體分光分色，接著進行固晶工藝、屏體表面覆膜制成顯示模組。

在推進Micro LED商業化的路上，MiP技術具備一定的技術優勢。

因LED芯片光效的逐步提升，以及微間距產品中LED的成本比重問題，微間距產品必然需要更小的LED芯片，而芯片越小，也意味著整體工藝精度要求更高。

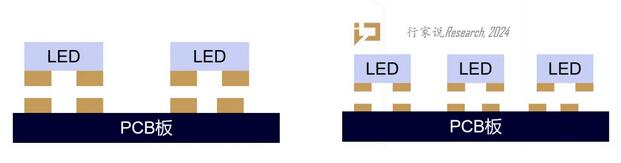

在傳統COB的印刷環節，Mini LED芯片的焊腳相比SMD燈珠焊腳要小，且微間距的密度更高，因此要求巨量轉移精度提高。

在固晶環節，Mini LED芯片尺寸越小，固晶動作偏移和PCB焊盤位置偏移對固晶良率的影響越大，因此要提高固晶設備和PCB基板的精度。

而隨著芯片尺寸變小，達到Micro LED級的芯片，精度需求倍數提高，且其他難題會被進一步放大。

Micro LED芯片P/N電極間距小于20um，一方面需采用半導體制程的TFT 玻璃基板、Si基板等，成本較高，通用性差；另一方面，Micro芯片與基板之間還存在熱膨脹系數不匹配問題。種種問題，均影響Micro LED的成功量產。

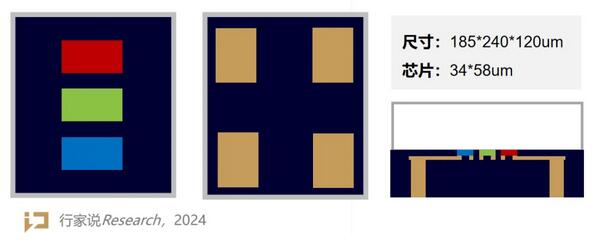

而MiP技術，如下三視圖所示，扇出引腳的設計可將原有難以點測的電極，通過線路引出，使引腳距離增大，獲得更大的焊盤，降低測試及貼裝難度。并且MiP有四個電極，在回流焊時，錫膏張力可更加平衡，亦提升整體的可靠性。

可以說，MiP技術是背板和Micro LED芯片之間的鏈接橋梁。

不僅如此，MiP也有更高的畫質表現。

以芯映光電的MiP0202產品為例，該產品使用的芯片尺寸為34*58um，使用的是無襯底Micro LED芯片，作為Micro LED級MiP技術，使得MiP0202的可視角度更大，并且芯片發光面積小，黑占比高，面板可采用更高的透光率（大于70%）封裝。而MiP工藝中，像素通過同檔分選可實現更高的色彩一致性。

▌MiP商業化展望

微間距技術在近兩年無論是技術還是量產化均實現了較大的進步，但需要承認的是，大規模商業化應用的大門尚未完全打開。

當前Mini/Micro LED已有諸多創新性應用，包括電視、車載屏、透明屏等等，但要走向批量量產，成本仍然是關鍵。

成本可從兩個方面看，一是整個產品的制造成本，一是供應鏈規模化量產的可行性。

從制造成本來看，當前的微間距產品，決定成本的主要因素在于良率。芯映光電表示，MiP 一次固晶轉移RGB三顆Micro LED芯片，固晶直通率更高，可達99.999%，且通過出貨前嚴格分選，保證在終端轉移時每個像素點的良率，可減少返修成本。

除了制程成本外，兩年前，彼時的MiP供應鏈尚不夠成熟，因其上游芯片的巨量轉移和鍵合是隱形的技術門檻，下游應用也需要同步配套驅動設計，所以當時最大的挑戰即在于供應鏈的配合度。

以MiP自身技術工藝來看，MiP Micro LED顯示面板封裝工藝與COB的重疊度高，并且由于MiP器件引腳尺寸大于倒裝Mini LED芯片，所以在工序良率、效率上具有一定優勢。

當前，MiP憑借其優勢，已與國內外大廠展開合作，當前產業鏈中，已有多家企業推行MiP技術方向產品。所以說，在技術與供應鏈共同推動下，MiP已具備量產條件。

在未來，芯映光電也表示，可在MiP器件中內置Micro IC ，結合AM驅動，為小微間距顯示市場提供更具優勢的解決方案，推進LED顯示消費端商業化之路。

總結：“定位高端顯示的P0.9及以下”的應用場景，目前這一部分市場中，MiP正以更合適的產品形態逐步切入。基于MiP技術的顯示產品可以充分發揮其技術、產品迭代快的特性來看，隨著MiP技術成本的逐步優化，有望加速M(fèi)icro LED消費級顯示進程。
