近年來，業界流傳“世界顯示有中國，中國顯示看深圳”。

深圳作為世界著 名的顯示產業中心，匯集了顯示技術及配套設備、LED產業鏈產品、系統集成、聲光視訊融合與應用等完整產業鏈，一直備受關注。

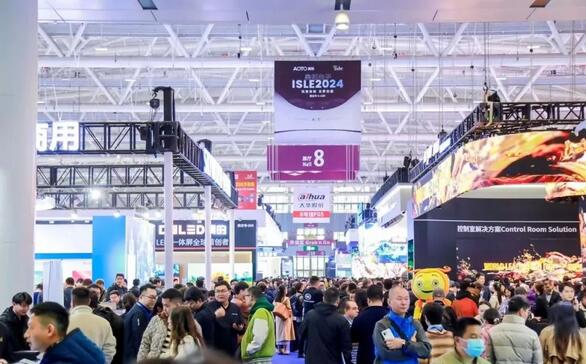

近期在深圳國際會展中心（寶安新館）開展的國際智慧顯示及系統集成展（ISLE 2024），猶如一場顯示產品和技術大比拼的盛會，大華、宇視、利亞德、洲明、艾比森、聯建、雷曼、奧拓、創維、京東方等廠商均帶著各自在顯示領域的最 新成果與技術突破亮相。

聚焦到這場行業大展，備受關注的莫過于8K Micro-LED、裸眼3D顯示、透明Mini LED、異形顯示、交互顯示等產品和解決方案。同時，COB、GOB、MIP等多元化封裝技術也成為眾多廠商展示的重點。

為此，CPS中安網記者在逛展后，梳理了LED顯示產業的新產品和新技術，探討行業的發展新趨勢。

小間距屏備受矚目

“我們現在把小間距屏做到P0.4，是業界首創。”雷曼光電海外部負責人信誓旦旦對筆者表示。

不得不說，今年的光電展，LED小間距屏的展示就是神仙打架。

值得關注的是，在LED 顯示產業進入轉型升級的關鍵時期，Mini/Micro LED小間距技術發展和產業化推進迅速。

眾所周知，行業所說的小間距LED顯示屏是以P2.5（含）以下間距的LED顯示屏，但隨著LED屏的應用越來越廣泛和成本下降，目前越來越多行業稱P2以下的才是小間距LED顯示屏。

但此次逛展，筆者看到，從P0.9、P0.7、P0.6到P0.4，LED顯示屏的像素點間距不斷下探，雷曼、洲明、利亞德、艾比森等在此次展會上也都展出其小間距LED顯示屏。

數據顯示，目前室內外LED顯示屏的市場總量中，小間距產品的占比整體在40%以上，同時價格也在不斷下降。

2023年中國大陸小間距LED顯示屏市場規模為155億元，每平方米均價從2020年一季度的4.42萬元，降到2023年四季度的1.39萬元。

與此同時，隨著技術越來越成熟和成本下降，LED小間距顯示屏在更多的顯示應用領域得到更多的應用，從此前的監控中心、數據中心、會議室、展覽展示等向XR拍攝、影院、體育賽事等不斷延伸。

8K Micro-LED成主打

從VCD的初級清晰度、DVD標清清晰度、720高清、1080P全高清清晰度到4K專業高清再到8K超高清，每一次技術的迭代，都將視覺體驗提升到更高的高度。

伴隨著超高清視頻產業的快速發展，其技術創新日益活躍，產業鏈關鍵環節不斷突破，在“4K先行、兼顧8K”的基礎上實現質的飛躍。

可以說，從前端采集、制作、分發、傳輸和呈現等多個細分環節具有國內多個廠商可以提供相應支持。而8K超高清視頻技術以其像素密度高、畫面細膩、色彩豐富等特點，讓用戶在觀看影視作品和體育賽事等視頻內容時，獲得更加真實、清晰的視聽感受。

畢竟，8K分辨率7680*4320，是4K的4倍，1080P的16倍。

在ISLE 2024，記者看到，利亞德、雷曼光電、希達電子等廠商攜8K Micro LED高清顯示屏產品而來，吸引了不少國內外觀展人士的駐足。

除此之外，艾比森帶來了12K Micro LED超高清顯示屏，采用艾比森HDR 10優化算法，峰值亮度1200nits，能夠完美呈現HDR視頻效果，達到了行業領先水平。

總體而言，不論8K還是12K的超高清技術在全球范圍內都是遙遙領先的，只是觸及真正落地的應用場景卻有待觀察，動輒上百萬上千萬的價格成為實際應用上的阻礙。

封裝技術大比拼

據了解，目前LED顯示屏的封裝技術主要是SMD封裝、COB封裝、GOB封裝等三種。其中，SMD是較為傳統的封裝技術，COB是近年來主推的封裝技術，主要用在小間距LED顯示屏系列，而GOB封裝則是SMD技術上的創新突破。

SMD技術路線是將發光芯片(晶圓)封裝成燈珠，把燈珠焊接到PCB板上形成單元模組，最后拼接成一整塊LED屏。因而，SMD封裝的技術成熟和價格便宜，但在外力碰撞或焊接過程中易造成掉燈、死燈等現象。

GOB技術路線則是采用一種先進的高透明樹脂對LED燈珠之間的空隙進行填充，并且保持導熱性，不影響圖像顯示，LED模組的防潮、防水、防塵、防撞擊、防磕碰等防護性大大增強。但是，GOB封裝在解決掉燈問題和增加防水性之時，其價格更貴。

MIP技術路線是一種將Mini/Micro LED芯片進行芯片級封裝的技術，通過切割成單顆器件，分光混光等步驟完成顯示屏的制作。這種封裝技術可以完美繼承“表貼”工藝，并且隨著Mini/Micro LED芯片價格的降低，有力推動微間距市場向低成本的技術迭代。

特別值得關注的是，COB作為封裝技術的高端方向，逐漸成為LED屏微間距化發展下重要的產品技術趨勢，相關廠商陣營和規模在迅速擴大。

據悉，COB技術路線是將光芯片(晶圓)直接焊接在PCB板上，然后整體覆膜形成單元模組，最后拼接成一整塊LED屏。COB封裝雖然表面平整，防護性要好于傳統的SMD封裝，但是GOB封裝在屏幕的表面增加了灌膠工藝，使得其LED燈珠的穩定性更好，大大降低了掉燈的可能性，穩定性更強。

當前，COB技術主要用于室內小間距微間距、曲面、異形LED以及虛擬像素等領域；而Mip主要應用于準Micro LED顯示、DCI色域電影院屏幕、XR虛擬拍攝等領域。

隨著Mini/Micro LED技術發展和小間距產品成熟，產業集聚效應日趨明顯，同時跨界企業紛紛入局，未來產業格局或?qū)⒅厮堋?/span>
