近日，我院陳曦教授課題組與材料學院解榮軍教授課題組合作提出通過去羥基化高效提升介孔硅限域的鈣鈦礦納米晶發光效率的策略。相關成果以“Photoluminescence Enhancement in Silica-Confined Ligand-Free Perovskite Nanocrystals by Suppression of Silanol-Induced Traps and Phase Impurities”為題發表在Angewandte Chemie International Edition（DOI: 10.1002/anie.202402520）。

微納尺度的溫度傳感在環境、醫學診斷、工業生產和基礎科學研究等領域，受到人們的普遍關注。其中尋找或設計合適的溫度傳感材料十分重要。近年來鉛鹵鈣鈦礦納米晶（LHP NCs）以其優異的光學性能受到科研界和產業界的共同關注。LHP NCs的缺陷容忍性質使介孔限域無配體的合成方法成為其最具特色的一類合成方法。在介孔限域無配體的合成法中，介孔硅是最為常用的限域模板。然而，在該合成方法中利用不同的介孔硅模板限域生長的LHP NCs發光性能存在著較大的差異，這表明除了孔徑大小外，其他的關鍵因素仍未得到較好的認識和控制，嚴重阻礙了介孔硅限域的LHP NCs產業化制備及應用。

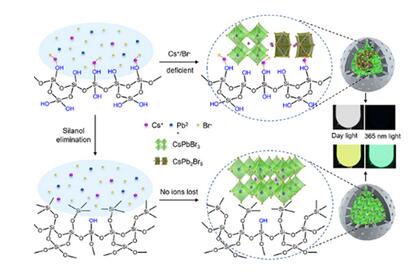

鑒于此，研究團隊深入研究了介孔硅界面處最本質的硅羥基活性基團對CsPbBr3 NCs的限域生長及其發光性能的影響，揭示了在限域生長CsPbBr3 NCs的過程中由于硅羥基的吸附作用造成大量的Cs和Br缺陷，同時伴隨著CsPb2Br5雜質相的生成。通過去硅羥基化能夠有效抑制深層缺陷和雜質相的形成，顯著提升介孔硅限域的LHP NCs的熒光量子效率（最 高可提升160倍）。研究成果為制備高質量的無配體型LHP NCs提供新視角和參考依據。

該研究工作由我院陳曦教授和材料學院解榮軍教授指導下完成，2017級博士生黃藝鵬為論文第 一作者。該論文得到國家自然科學基金促進海峽兩岸科技合作聯合基金（U2005212）支持。
