新加坡-麻省理工學院研究與技術聯盟 (SMART) 的一個研究團隊聲稱已經制造出“世界上最小的 LED”，寬度不到1微米，并表示該技術未來可用于將智能手機的相機，具體的形態為高分辨率顯微鏡。

將硅LED放在55納米的CMOS中，與其他光電元件一起放到一個芯片上，可創建一個“一體式”Micro LED ”。由于微電子 CMOS 工藝的低成本和可擴展性，可以在不增加系統復雜性、成本或外形尺寸的情況下完成。這使該產品能夠應用于手機相機變成全息顯微鏡。

并且該團隊制造的硅基 LED 非常小，報告表示比它發出的光的波長還小。而它的光強度相當于更大的硅 LED，功率足以驅動原型全息顯微鏡。

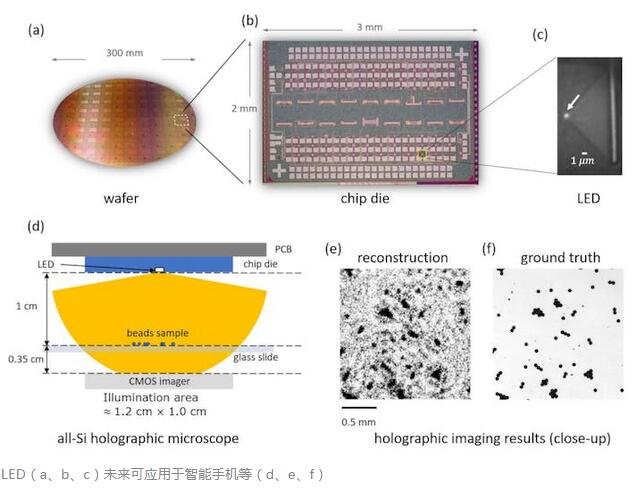

為了測試LED如何應用在現實世界，他們將其放置在無透鏡全息顯微鏡中，這種顯微鏡比普通顯微鏡小，價格更低。研究人員使用一個光源來照亮樣品，讓光線散射到一個CMOS數位圖像傳感器上，形成一個數位全息圖，再由計算機處理圖像生成。

使用微型 LED 和神經網絡，該團隊創造了微型“全息顯微鏡”

麻省理工學院電氣工程教授兼合著者 Rajeev Ram 聲稱?！耙驗樗牟ㄩL在生物組織的最小吸收窗口內，再加上它的高強度和納米級發射區域，我們的 LED 可能是生物成像和生物傳感應用的理想選擇，包括近場顯微鏡和植入式 CMOS 設備。

還有, 可以將這種 LED 與片上光電探測器集成在一起，然后它可以在片上通信、NIR [近紅外] 接近感應和光子學的晶圓測試中找到進一步的應用。”
