近日，廈門大學電子科學與技術學院半導體照明實驗室在Micro-LED全彩顯示技術方面取得突破性進展。這一成果以“Brightened bicomponent perovskite nanocomposite based on F?rster resonance energy transfer for micro-LED displays”為題發表在Advanced Materials上。

鈣鈦礦量子點因其在發光性能的諸多優勢，在Micro-LED全彩顯示領域具有極高的應用潛力。然而，鈣鈦礦量子點的短板也很明顯，尤其是紅光的鈣鈦礦量子點，穩定性較之綠光鈣鈦礦量子點更差，亮度也更弱。

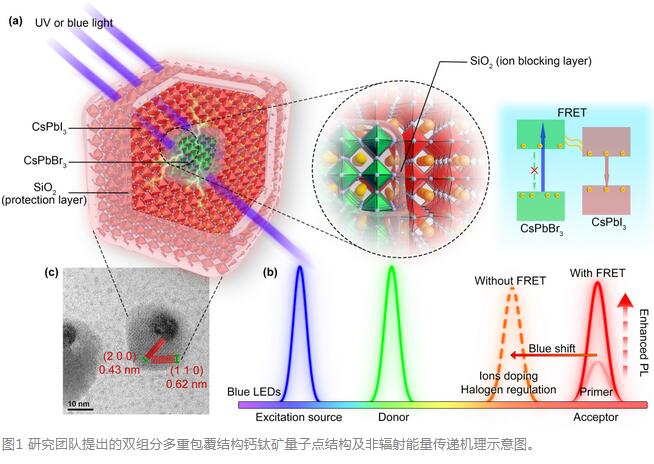

針對當前難點，半導體照明實驗室提出了一種全新的策略，利用紅色發光鈣鈦礦量子點（γ-CsPbI3）包覆綠色鈣鈦礦量子點（CsPbBr3），形成核殼結構，在兩種量子點之間滿足能量轉移的條件，γ-CsPbI3將CsPbBr3的發光完全吸收。

由于CsPbBr3向γ-CsPbI3傳遞能量，因此γ-CsPbI3會表現出CsPbBr3的激發特性，可以調節該結構的最 佳激發波長。

該工作中，紅色發光的雙組分鈣鈦礦量子點最 佳激發波長逐漸被調節至藍光區域，在藍光激發下，光致發光強度可以提升3倍以上，且藍光激發量子產率接近100%，穩定性也得到了顯著提升。

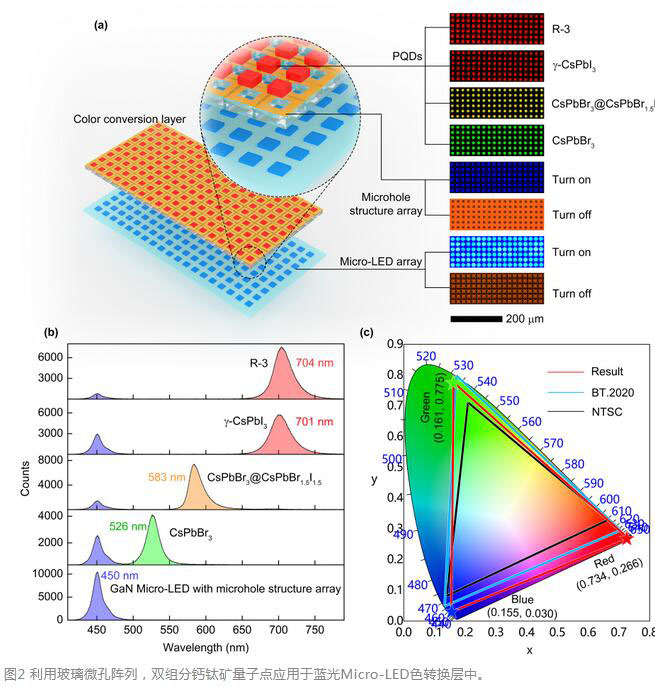

在將紅光量子點最 佳激發波長調節至藍光區域后，研究人員將該雙組分量子點應用于藍光Micro-LED色轉換層中。借助玻璃微孔陣列作為載體，沉積出的量子點陣列與Micro-LED陣列相對應，實現了極佳的色轉換性能，顯示色域可達到135.9%的NTSC標準。

總的來說，這項研究是將非輻射能量傳遞機制與Micro-LED色轉換技術相結合，從性能提升、工藝精簡方面“雙管齊下”，以達成用更低的成本實現高質量Micro-LED全彩顯示效果。
