據外媒eetimes報道，近期，總部位于英國的初創公司Kubos半導體提出了一種采用立方GaN的解決方案，有效抑制了強極化場對GaN基紅色LED的發光效率的影響。

   過去，大多數器件制造商開始選擇使用磷化銦鎵（InGaP）半導體材料來制造紅色LED器件。可當Micro LED應用及其擴展問題出現后，遇到新的挑戰。

   雖然在解決這個問題上，從過去到現在，不同的人有不同的想法，并嘗試各種不同的方案。

   但Kubos半導體仍然堅持認為，通用材料系統是藍色、綠色和紅色Micro LED的最終前進之路，而這種可以贏得未來勝利的材料是另一種GaN。

   據悉，Kubos半導體創始人David Wallis多年來一直在研究一種立方GaN。由于立方GaN具有更高的晶體對稱性，這種GaN變體能夠不受強極化場的影響，有效抑制了強極化場對GaN基紅色LED的發光效率的影響。

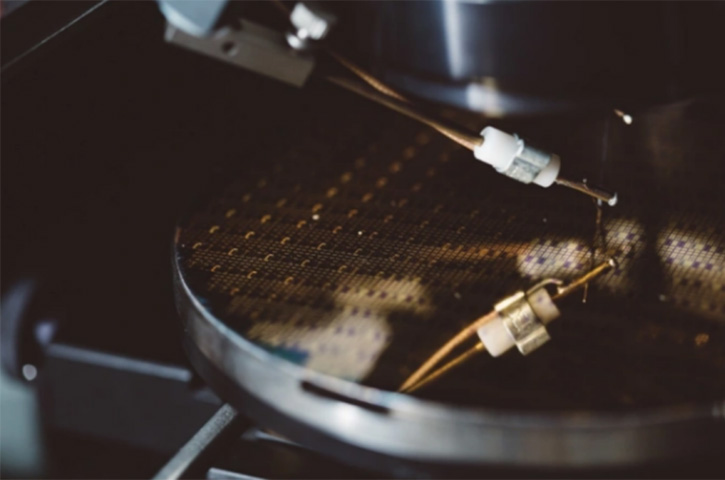

通過晶片探測測試的150毫米GaN LED晶圓

來源：Kubos 半導體

   另外，Kubos半導體在GaN生長及工藝上有相應的方案。據O'Brien介紹，硅襯底可以與CMOS工藝兼容，由于薄SiC層和立方GaN之間的低晶格失配，我們讓GaN的生長進入立方狀態。另隨著SiC功率器件的商業化，這種SiC薄層的成本將顯著降低，目前他們已經開始實現使用量子點或在藍寶石襯底上生長GaN的Micro LED制造方法。

   值得注意的是，Kubos半導體打算在更大的200毫米硅基碳化硅晶圓上生長立方GaN，根據O'Brien的說法，這是“真正的最 佳成本點”。

   另外，Kubos半導體最近制造了一款50微米直徑的立方GaN非封裝Micro LED芯片，它可以發射紅光。他們希望通過該產品證明：使用立方GaN方案制造更長波長Micro LED是可能的。

   目前，Kubos半導體正在增加其晶圓供應，以便支持客戶定制其專有紅色Micro LED芯片。據O'Brien的估計，這些初始LED器件的外部量子效率約為3%。

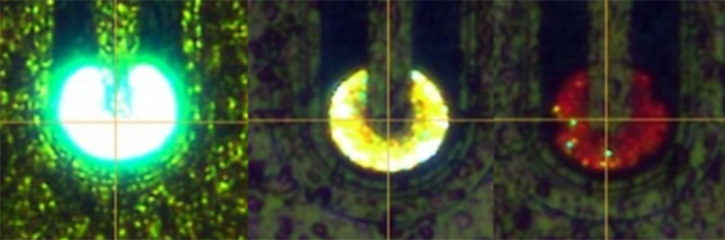

Kubos半導體制作的直徑為50微米的綠色、琥珀色和紅色Micro LED器件，來源：Kubos半導體

   O'Brien表示，接近20%的發光效率目標未來是可實現的。且在未來，這種Micro LED技術將在延長電池壽命方面變得非常有意義，并相信這一目標將5年內實現。
