近日，SOREN STEUDEL與MICLEDI MICRODISPLAYS發布一篇論文稱，將300 mm硅基GaN LED晶圓鍵合到相同尺寸的CMOS背板上，是生產間距僅為幾微米Micro LED顯示器的最 佳方法。現摘取重點如下：

當前，Micro LED用于大顯示面臨這巨量轉移以及缺陷芯片的修復相關的挑戰，規模化生產受阻。如今，當Micro LED用于AR眼鏡等微顯示應用時，也面臨著一系列新的問題。

據介紹，制作Micro LED顯示模塊的一種方法是將Micro LED和CMOS-ASIC背板集成起來，通過后者控制和驅動Micro LED。該方法消除了與巨量轉移相關的問題，但卻遇到了一系列其他障礙。

如從使用場景來說，AR眼鏡需要亮度超過1 Mnits，像素間距低于3 μm、分辨率高達2K以上、超低功耗和可接受的成本，以上這些需要在一個輕型模塊中實現。

截止目前，現有的微型顯示器制造方法還不能滿足所有這些規范。為此，SOREN STEUDEL與MICLEDI MICRODISPLAYS稱，正在開發一種實現大批量、低成本制造所需的方法。

雖然小型化水平極具吸引力，但若要實現也存在一定的困難；因為即使是制造間距為5 μm的全高清顯示屏，也會接近曝光工具的視網膜尺寸極限，這將會影響可制造性和良率。

根據文中的制造良率模型（如下圖），假設紅色、綠色和藍色Micro LED并排集成，即使目標分辨率降低到每度僅40像素，也需要小于3 μm的間距才能超過50%的良率。

另通過獨立制造三種不同顏色的發射器，然后將它們與光學組合器集成在一起，可以顯著放寬部分條件。這就更接近于現有彩色顯示技術的良率模型被稱為硅上序貫液晶顯示器。

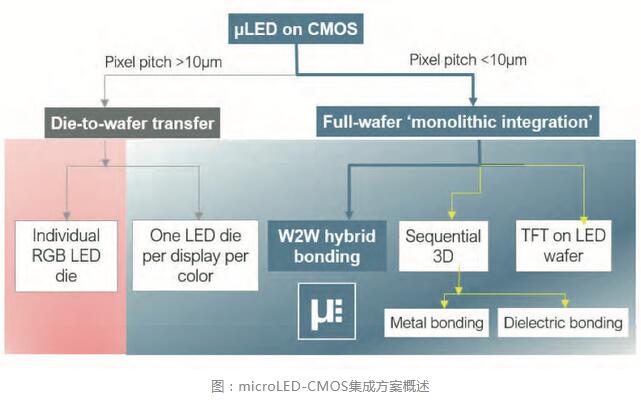

在集成方案上，采用是晶粒到晶圓的轉移，即通過一次轉移和放置一個像素來創建紅色、綠色和藍色發射器陣列，或者通過將整個陣列粘合為單個小芯片來實現。采用這種方式即可在固定的良率損失下，將間距縮小到10mmm。

目前，與之相關堆疊硅晶圓的生產工藝已經投入使用，將順序 3D 結構與襯底通孔和晶圓到晶圓的混合鍵合相結合。后者通常用于生產間距小至3 μm的背面照明成像器，并用于研發部門，以間距小于1 μm的300 mm晶圓與小于200 nm的覆蓋層結合起來。

通過集成方案，他們實現了高達65%的創紀錄孔徑，即在3 μm的六角形間距配置中，實現孔徑為2.5 μm。我們目前的方法是用光學組合器將紅色、綠色、藍色芯片的輸出匯集在一起。在紅色LED上，他們也正在努力提高效率和色點。通過增強對波導集成有用的頂角內的光輸出耦合并抑制該角度外的光發射，可將亮度提高2 - 4倍。
