利亞德解讀冬奧：開幕式背后的數字顯示技術

2月4日鳥巢再次創造奇跡

用數字視聽科技講出最浪漫的中國故事

北京再次成為世界焦點

賽場上運動員們刷新紀錄

賽場外中國科技應用也不斷刷新歷史

特別是中國領先世界的智能顯示領域

以利亞德為代表的民族企業

再次用實際行動

向世界展示中國力量與中國自信

“世界最大LED舞臺”

關鍵詞：最大LED舞臺、8K分辨率

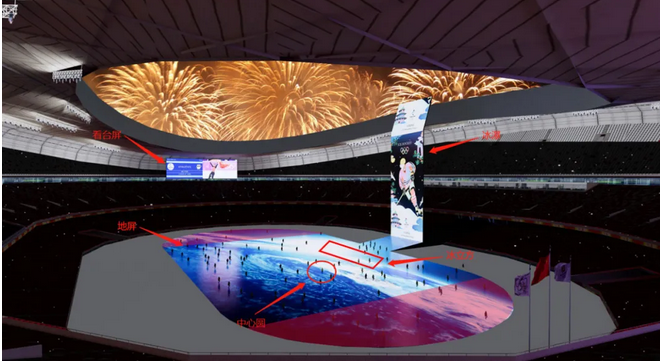

地面顯示系統作為開幕式演出顯示系統和表演舞臺，承載了開幕式60%以上的演出創意，是目前世界最 大的LED三維立體舞臺，像素達到14880x7248，接近8個8K分辨率，可以完美呈現裸眼3D效果。舞臺應用LED顯示屏總面積接近15000平米，其中，利亞德提供近11000平米，覆蓋舞臺核心區域內地屏（7000平米）、高60米的冰瀑、冰立方、南北看臺屏；此外，利亞德還負責整場晚會全部播放系統的設計、搭建以及運行保障工作。

為了把冬奧數字科技創意完美地呈現在世人面前，配合張藝謀導演講好中國故事，利亞德攜手中國航天，用42208個50厘米見方的LED模塊搭建出沉浸式體驗空間。

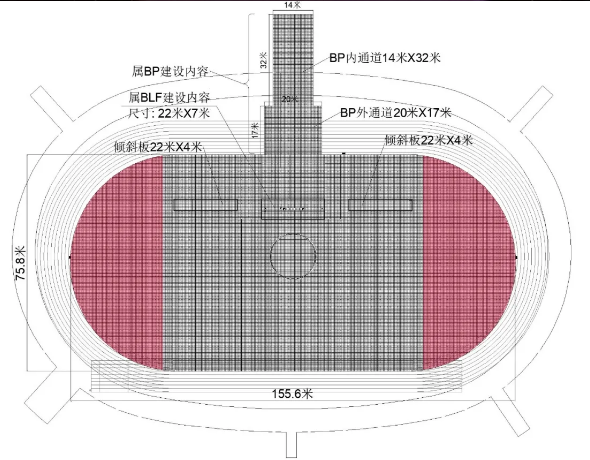

鳥巢LED地屏平面布置圖（利亞德設計繪制）

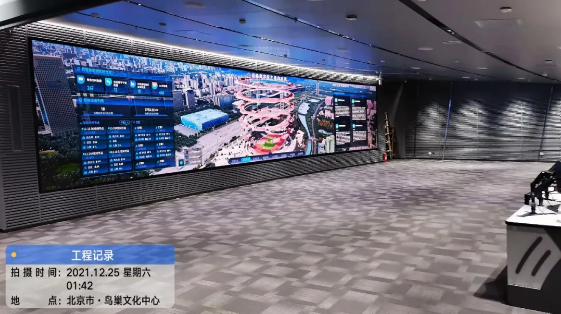

利亞德為開幕式現場調度中心、消防指揮中心、鳥巢應急指揮中心提供小間距LED顯示屏及播控系統（P1.2，總面積50余平米）

為了達到顯示同步和沉浸式效果，利亞德技術團隊按照滿足點對點最 佳顯示效果設計播控系統，共設計了7組8K播放服務器和6組視頻拼接器，實現多個播放器視頻輸出同步。

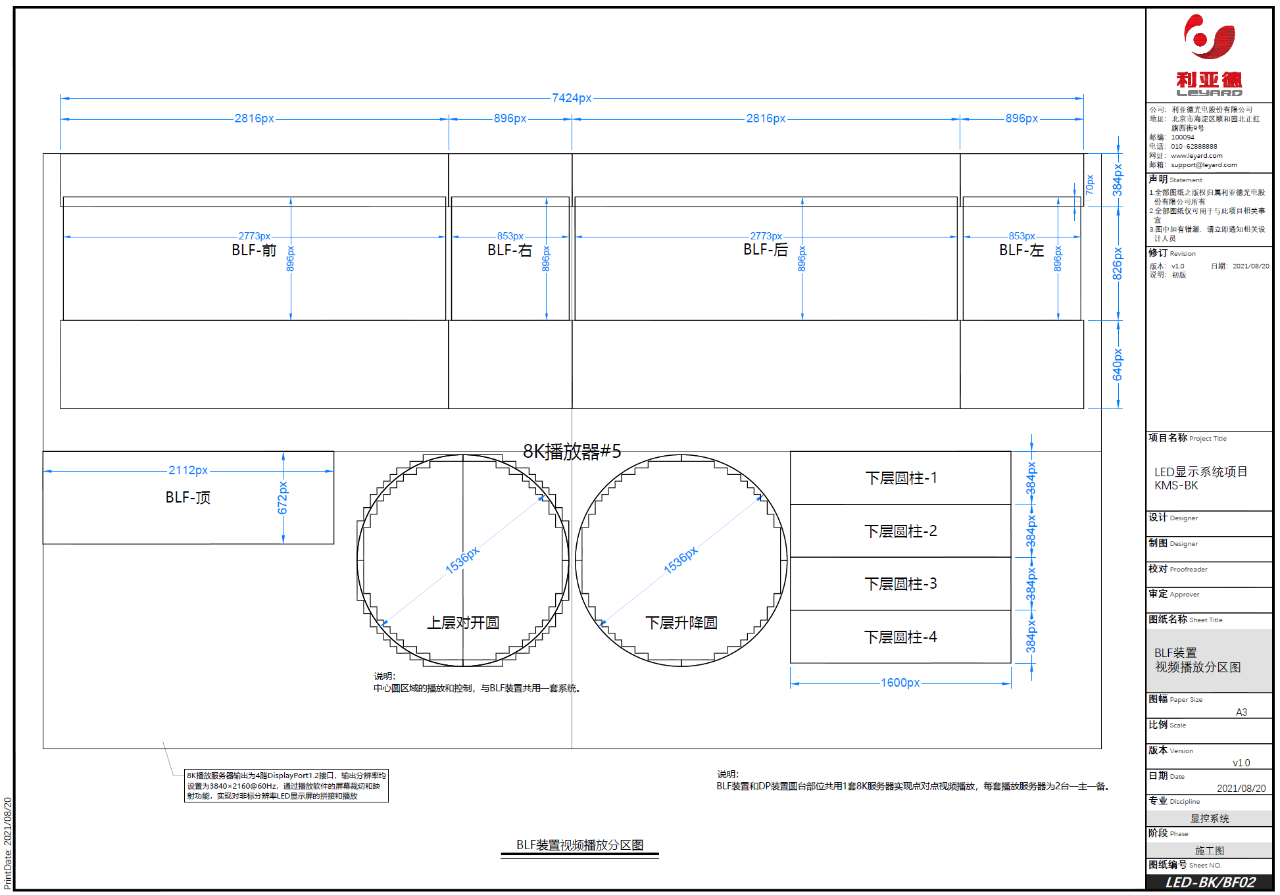

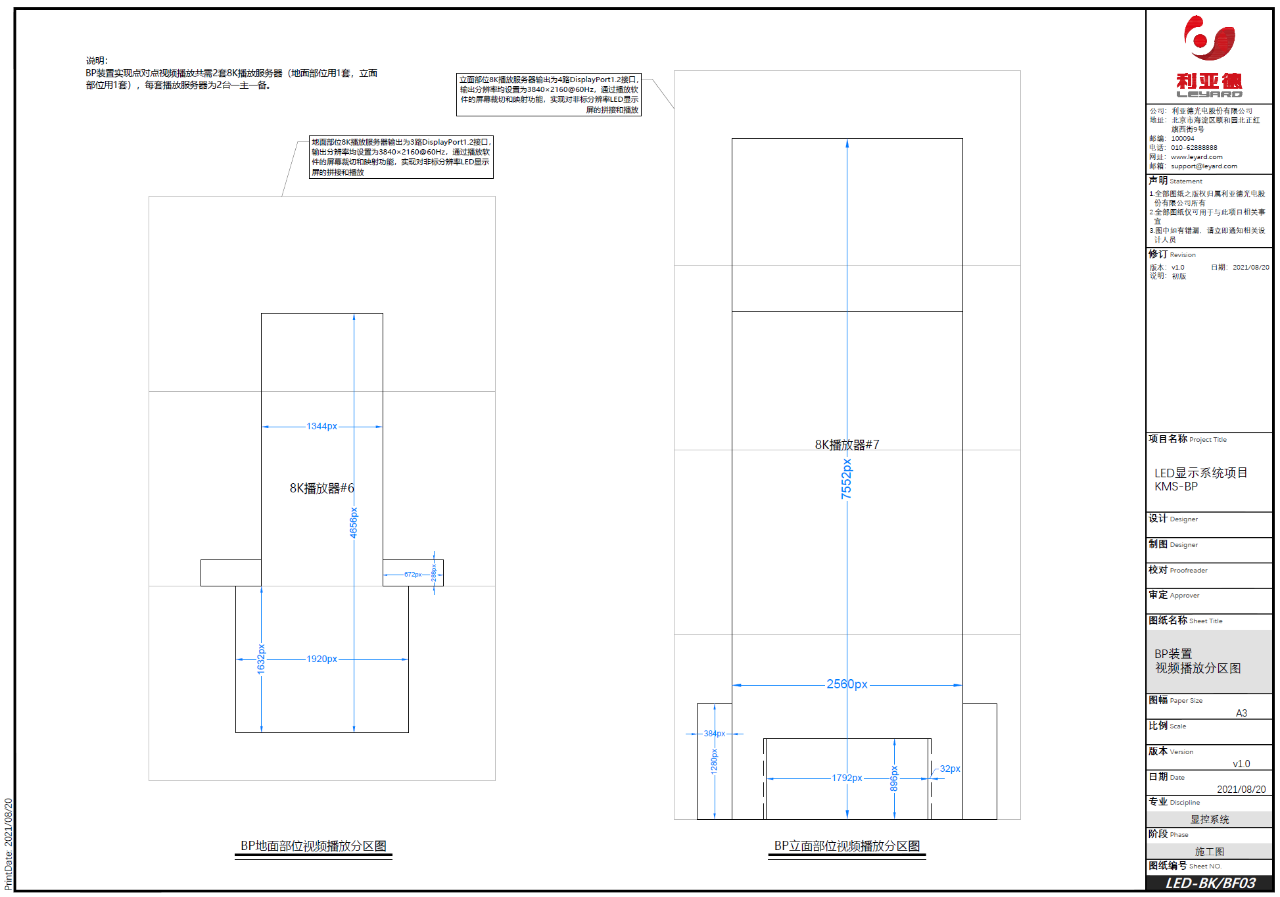

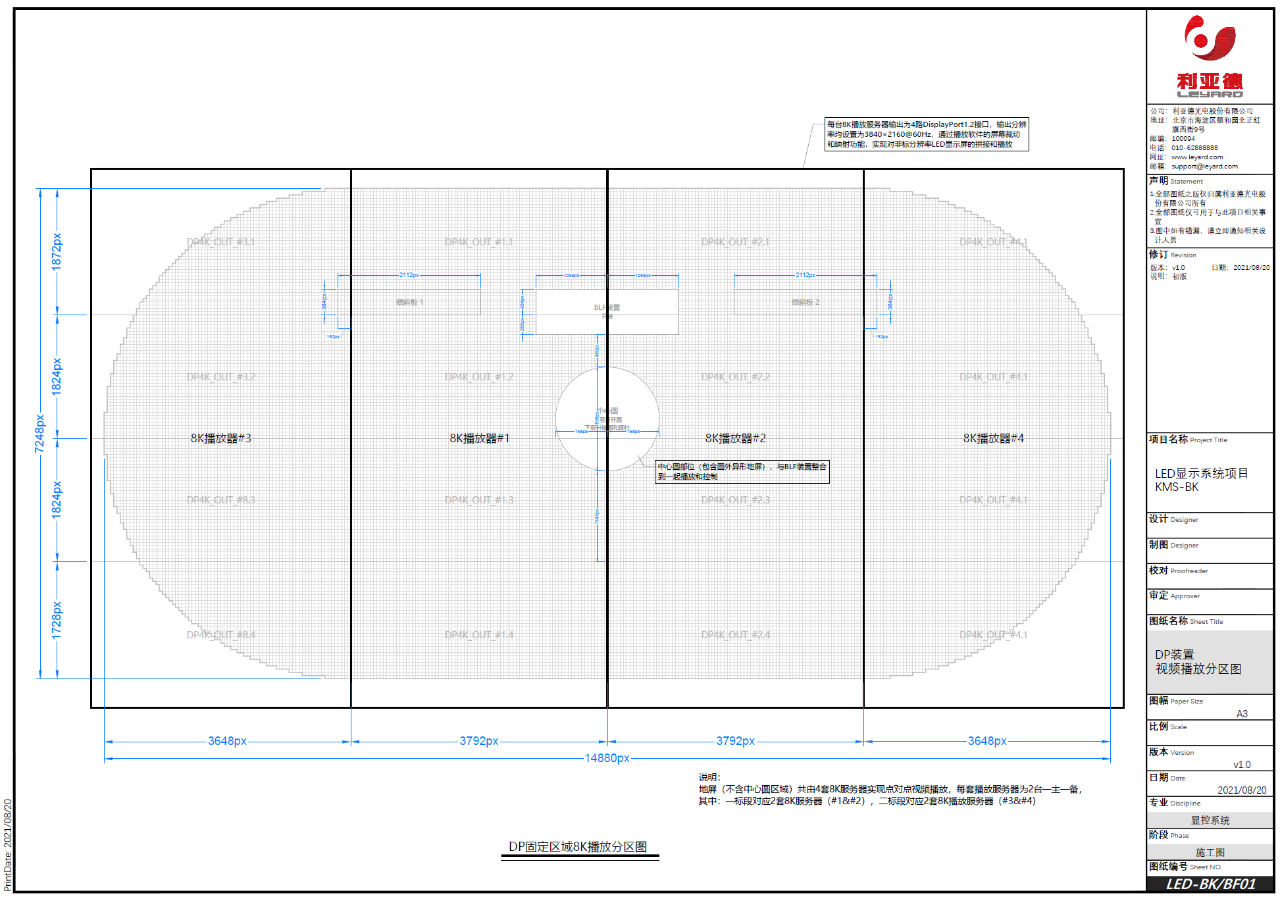

各區域8K播放服務器分布（利亞德設計繪制）

此外，為了避免傳統的菊花鏈式級聯同步帶來的串行故障風險，利亞德采用1套幀同步信號發生器，同時為14臺播放服務器和24臺視頻拼接器提供統一的外同步信號，確保38臺獨立的設備保持同步工作且互不干擾，同步時間誤差不超過2μs，畫面像素掃描誤差不超過1行。

民族企業，航天品質

讓世界看見

關鍵詞：安全、可靠、穩定

精精益求精，萬萬無一失。這是利亞德集團在執行每一場國家重大任務時，對祖國和人民的承諾。

在開幕式地面LED顯示系統的設計和施工環節，利亞德主動引入航天質量管理方法，將嚴格標準融入到每一個環節中。經過前期充分的測試驗證，每一塊LED顯示模塊和鏈接線纜，面對冬季-20℃低溫，以及演員高強度彩排踩踏和設備機械的碾壓，都能穩定呈現超8K高清視頻流暢的畫面效果，顛覆了傳統演出舞臺的空間結構，實現人屏互動，打造出數字化多維空間特效。

對于如此超大型LED屏如何實現可靠、安全、穩定供電也是利亞德要解決的難題之一。

開幕式舞臺三個顯示裝置的總用電量非常大，主，備供電回路用電負荷各需要2600kW，三個裝置共用100kW的航空箱配電柜52臺，20kW的電源分配器534臺，各類電線電纜198000米。

利亞德設計團隊在LED顯示屏的配電系統設計中采用了雙電源雙電力模式。

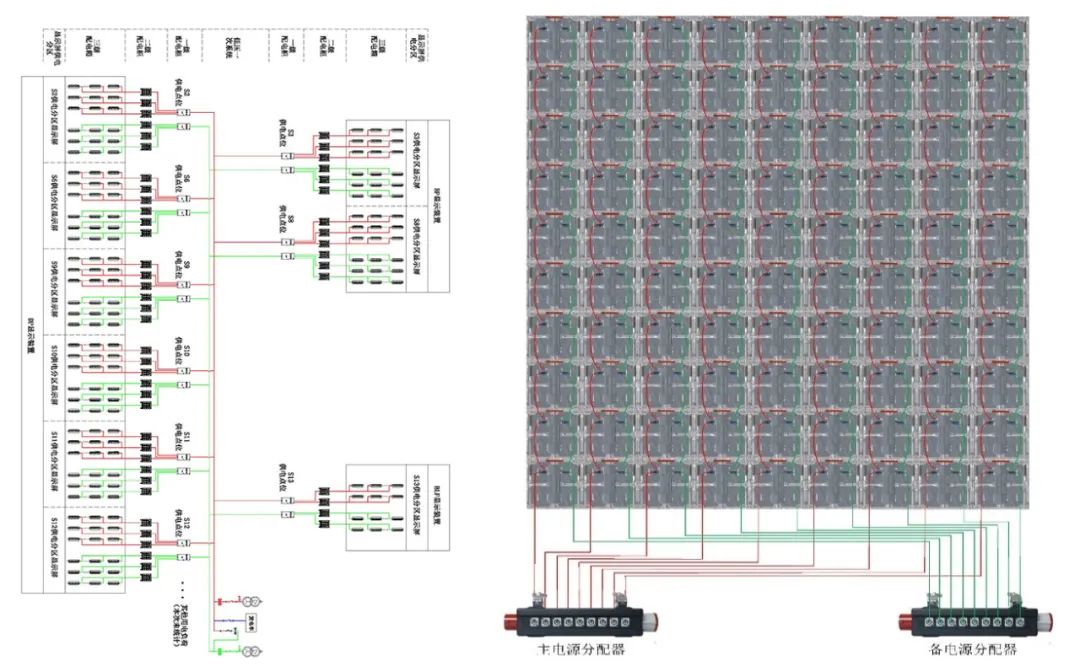

雙電力、雙電源設計（利亞德設計繪制）

即在每個LED單元箱體內配置一主一備兩個開關電源，兩個電源的工作模式為均流熱備模式。正常供電時，每個電源帶載50%的用電負荷，當其中一塊電源故障時，另一塊電源可立即帶載100%的用電負荷，無切換斷電延時。

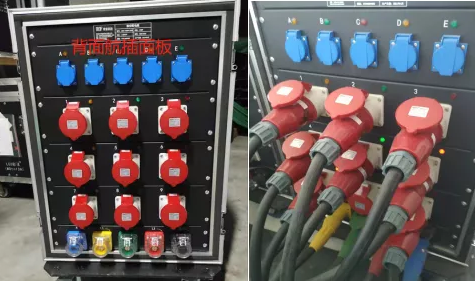

二級配電柜均設計為航空箱式的航插配電柜

做時間的朋友

關鍵詞：系統四備份、像素四備份

從2008年的夏奧到2022年冬奧，“雙奧”用手投票，有力印證了利亞德既耐得住酷暑也能經得住嚴寒的可靠性。

北京冬奧會開幕式整個項目周期跨越北京7月8月的夏季、雨季以及12月至次年2月的冬季、雪季，為保障開幕式順利舉行，利亞德設計團隊根據開幕式現場應用超大面積LED顯示模組時面臨的復雜內外部環境，研究開發出具有防水、防滑、防眩目、高荷載的高性能LED顯示模組，以適應戶外低溫冰凍等極端環境。LED顯示屏及其部件全部達到IP66防護標準，完全防止外物侵入，承受強烈噴水時電器的進水量不會產生有害的影響。

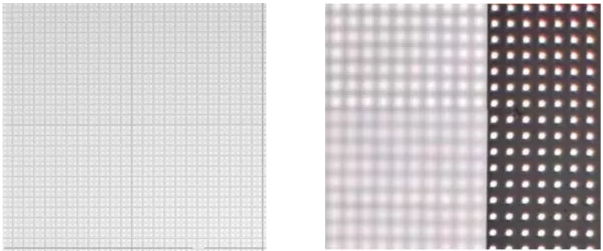

LED地屏顯示面板還加裝抗眩光、抗摩爾紋、防滑霧化面罩，顯示畫面柔和，為攝像轉播提供全焦段無雜波、無干擾的純凈視頻顯示畫面。

防護面罩

同時考慮到安全性，在結構部件設計上主要以金屬材質主，部分零件選用具備阻燃等級的含塑材質，并且采用器件分散排布設計，散熱均勻，有效避免熱量集聚風險。

開幕式前工作人員通過多次演練和測試調整系統，頻繁安裝、拆卸，檢驗了系統的耐受度。

此外，本次冬奧開幕式利亞德首次使用了系統四備份和像素四備份，以確保萬無一失。

2月4日，當中國再次以絕美光影驚艷世界的瞬間，每一道絢麗光芒都照映出利亞德人的智慧和汗水。

流水爭先，綿綿不絕。“雙奧之城”北京再次向世界展現東方魅力，利亞德再次用科技為這場運動盛會保駕護航。未來，利亞德將繼續發揚航天精神，不斷進取，持續助力中國冰雪事業發展，并攜奧運的智慧火種，讓中國智能顯示產業走向世界。
