聚積「掃描架構」驅動mini-LED背光元年蓬勃發展

觀察近期舉辦的CES 2021可發現，采用次世代顯示技術mini-LED背光的新產品如雨后春筍般地出現在會場，且海內外許多品牌大廠紛紛宣布搭載mini-LED背光的新產品預計將于今年問世，涵蓋平板、筆電、電視或其他利基型產品等等。

聚積科技董事長楊立昌博士展望今年表示：“聚積相當看好mini-LED背光消費性市場于今年度進入成長期，于近年來陸續推出適合不同應用的全矩陣區域調光（FALD, Full Array Local Dimming）mini-LED背光驅動芯片，藉由被動式全矩陣的『掃描架構』協助LCD顯示器廠商于高階顯示領域持續創新。”

聚積“掃描架構”技術協助LCD顯示器廠商持續創新

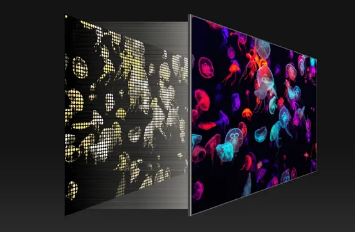

過往，市面上的LED背光大多采用側光式 (Edge-lit) 架構，然而近年來mini-LED轉移技術日臻成熟，這股風潮催生出全矩陣區域調光LED背光技術的興起。全矩陣區域調光LED背光能夠符合DisplayHDR 1000/1400與HDR等高階顯示器的規格要求，其采用直下式 (Direct-lit) 的架構，可以達到精準局部調光，能根據每一區域顯示的圖像內容調整明暗變化，呈現絕佳的對比效果與細節表現，使畫面的細致度與真實性大幅提升。

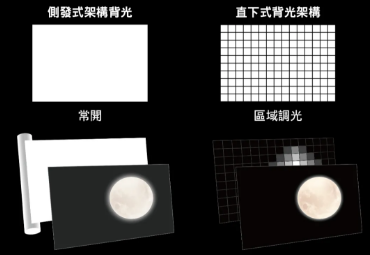

測光式直下式的背光架構對比

相較于現今市場普遍的靜態LED背光驅動芯片，聚積的掃描架構應用于高區數區域調光的競爭優勢有以下三大項：

1、用少量芯片驅動高區數區域調光：掃描架構技術可讓用戶采用最少數量的LED背光驅動芯片，即可驅動高區數區域調光。以驅動2304區為例子，僅僅需要聚積六顆48通道8行掃的LED背光驅動芯片即可達到，然而若是以靜態LED背光驅動芯片來看，一顆16通道的驅動芯片只能驅動16區，亦即要驅動2304區的區域調光背光的話，至少需要144顆LED背光驅動芯片才能達到。

2、節省額外的驅動電路總數：采用掃描架構能讓布線數量明顯下降，大大改善驅動電路布局問題，并有效降低驅動電路成本。以支持2304 區的區域調光為例，在燈驅分離的設計下，驅動板與燈板間至少需要2305（2304+1）條驅動電路布線，但若是采用聚積掃描架構技術，以2行掃為例，則僅需1154（(2304/2)+2）條驅動電路布線。

3、降低驅動電路周邊成本：PCB層數同樣是高區數背光設計中重要的成本來源，而掃描架構相較于靜態架構，更能協助客戶大幅降低整體方案的物料成本。一般靜態架構需要4層PCB，而聚積透過優化的腳位安排，只需要2層PCB即可完成整套的LED背光驅動電路設計，減少一半PCB的成本。

綜合以上優勢，可以歸納出「掃描架構」相較于「靜態架構」更適合用于LED背光高區數區域調光，用少量芯片就能驅動高區數區域調光，并大幅節省驅動電路總數及驅動電路周邊成本。聚積LED背光驅動芯片MBI6328及MBI6353兩者皆相當適合用于高區數區域調光的背光應用，從各個面向來考慮的話，無庸置疑是高區數區域調光的首選。
