歐帝公司研發力作嵌入式拼接器

類別：企業動態發表于：2012-01-04 23:24

應用背景：
隨著信息化建設的飛速發展，各行各業，如政府機關、公安消防、部隊人防、交通運輸、能源礦產、電力通信、學校醫院、企業單位、娛樂傳媒等的監控系統及多媒體信息顯示系統已朝多樣化、高質量化顯示及綜合調度管理方向發展。為了順應并引領這一大潮，滿足各行各業各種信號接入顯示，并實現高清的顯示效果，歐帝科技研發了DC806系列嵌入式拼接處理器，并針對行業的應用，開發了兩路HDMI接口；信號開窗、疊加、跨屏、漫游、縮放功能；四畫面分割功能（DC806-S）；信號遠傳功能（DC806-D）。

產品簡介：

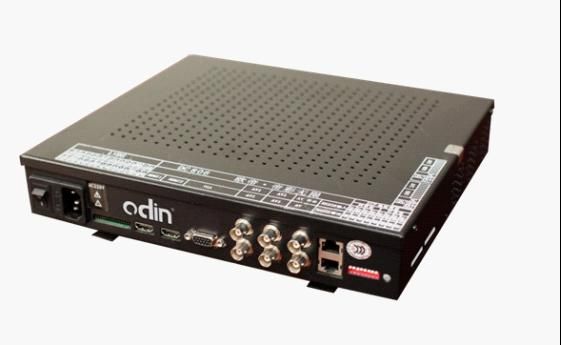

DC806-C

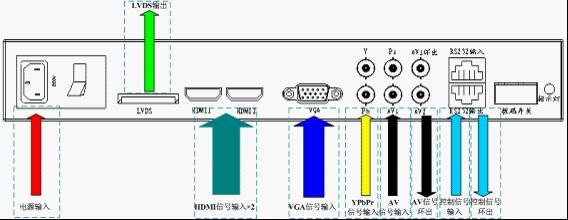

信號輸入輸出：

產品特性：
u第3代處理芯片；
u完全硬件設計，無操作系統，無病毒困擾；
u內置10組可調預案，可在1s內完成所有調整；
u多種輸入接口，CVBS/VGA/HDMI/YPbPr；
u自動節能設計，無信號可以自動節能；
u全新色彩調整方法，色彩更真實，色差更??；
u信號自動跟蹤功能；
u適用19”~82”液晶屏；

產品參數：

	規格	參數
輸入	接口	n 視頻（CVBS)：2路 n VGA：1路 n YPbPr：1路 n HDMI：2路
	分辨率	1902*1200@60Hz以下所有分辨率
	撥碼開關	8位（確定本機地址）
	EDID	HDMI ：自帶歐帝標準數字EDID
輸出	接口	LVDS標準接口
	支持屏	19”~82”（需配置不同電源）
控制	輸入	標準RS232輸入
	輸出	標準RS232輸出
	軟件	MagicTunning控制軟件
	預案	最大10組
其它	電源	220VAC/50Hz
	功耗	300W（配戴46“液晶屏）
	拼接數量	最大支持15行*15列拼接
	工作溫度	0°C~+55°C
	工作濕度	10%~90%
	重量	4.5Kg
	尺寸	295mm×260mm×54mm
	安裝方式	壁掛安裝
	抗震能力	1.2米水泥地面（含包裝）

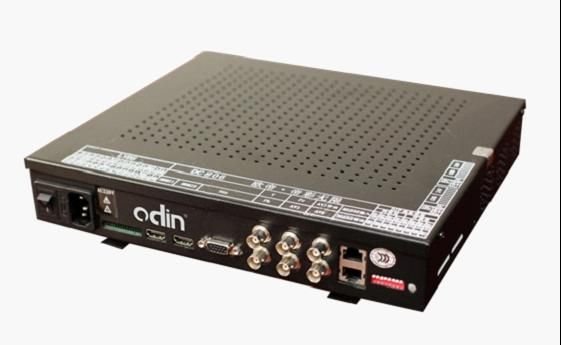

DC806-S

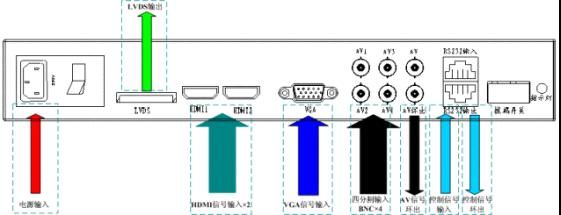

信號輸入輸出：

產品參數：
產品特性：
u第3代處理芯片；
u完全硬件設計，無操作系統，無病毒困擾；
u內置10組可調預案，可在1s內完成所有調整；
u多種輸入接口，CVBS/VGA/HDMI/YPbPr/4畫面分割信號；
u自動節能設計，無信號可以自動節能；
u全新色彩調整方法，色彩更真實，色差更?。?/span>
u信號自動跟蹤功能；
u適用19”~82”液晶屏；
產品參數：

	規格	參數
輸入	接口	n 視頻（CVBS)：2路 n VGA：1路 n YPbPr：1路 n HDMI：2路 n 4畫面信號（只針對DC806S型號）
	分辨率	1902*1200@60Hz以下所有分辨率
	撥碼開關	8位（確定本機地址）
	EDID	HDMI ：自帶歐帝標準數字EDID
輸出	接口	LVDS標準接口
	支持屏	19”~82”（需配置不同電源）
控制	輸入	標準RS232輸入
	輸出	標準RS232輸出
	軟件	MagicTunning控制軟件
	預案	最大10組
其它	電源	220VAC/50Hz
	功耗	300W（配戴46“液晶屏）
	拼接數量	最大支持15行*15列拼接
	工作溫度	0°C~+55°C
	工作濕度	10%~90%
	重量	4.5Kg
	尺寸	295mm×260mm×54mm
	安裝方式	壁掛安裝
	抗震能力	1.2米水泥地面（含包裝）
