TCL的Mini-LED背光顯示器技術

文章轉載自：液晶分會顯示資訊

Mini-LED背光已成為液晶面板升級的重要方向。在一年一度的全球性消費電子展盛會——美國拉斯維加斯CES展會上，TCL展示下一代顯示技術Mini-LED。這一款產品的顯示屏來自TCL華星MLED星曜屏，向世界展示TCL華星在顯示領域的科研力量。

在顯示領域，HDR已經成為高端電視的標配，而Mini-LED技術可以輕松實現目前的HDR標準。未來，Mini-LED將在顯示市場加速滲透，讓顯示回歸畫質本身，也將改善LCD面板產品在市場份額搶奪上對OLED面板產品毫無還手之力的局面。

TCL華星MLED星曜屏致力于全方位提升顯示品質，星曜屏NTSC高達100%，比普通產品增加38%+的色域享受，100%還原真實精彩場景，不漏掉任何一抹色彩。畫質體驗可媲美OLED，可以給觀者帶來全新的震撼視覺體驗；傳統LCD對比度一般約1000:1，而雙屏的靜態對比度約為50萬:1。

TCL華星MLED星曜屏對比度高達100萬:1，擁有更加完美的細節表現；OLED顯示屏會出現“圖像持久”或“燒屏”現象，當一個新的圖像出現在屏幕上時，仍然會出現之前圖像的一些殘影。TCL華星星曜屏擁有解決殘影現象的解決方案，動態畫面更加流暢清晰。

液晶電視越來越薄，特別直下式電視，想做得超薄，在結構和光學上是很大的挑戰。基于此，TCL在18年12月27日申請了一項名為“一種直下式背光模組及顯示器”的發明專利（申請號：201822219048.8），申請人為深圳TCL新技術有限公司。

根據目前公開的專利，讓我們一起來看看TCL的這項直下式顯示器技術吧。

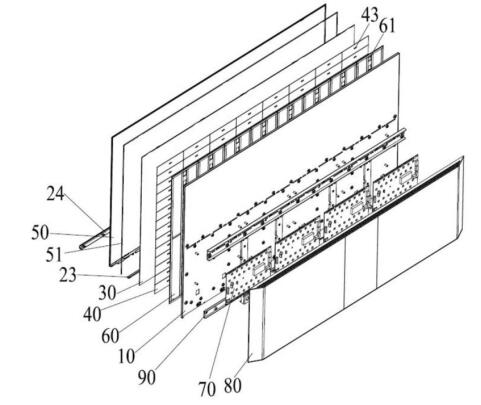

如上圖為直下式背光模組的爆炸圖示意，直下式背光模組包括：背板10、光學組件30、設置在背板正面并位于光學組件外圍的中框20以及位于背板和光學組件之間的散熱片60和mini led燈板40。散熱片與背板連接，mini led燈板與散熱片連接，光學組件與中框連接并與mini led燈板面面接觸。

現有的直下式液晶電視的OD值一般都大于8mm，OD值越大則電視的厚度也越大，所以普通直下式液晶電視會比較厚。而該發明采用mini led燈板，mini led燈板可以與光學組件接觸，無需設置間隙（即OD值為零），mini led燈板發出的光即可均勻地照射在光學組件上。

因此，該技術使得直下式背光模組的厚度得到大大減小。同時，相對于現有的凹槽型背板，該實用新型中背板采用平板，更加薄，也減小了直下式背光模組的厚度。

同時，mini led燈板產生的熱量通過散熱片傳遞到背板，可以進行充分散熱，避免mini led燈板和光學組件過熱。散熱片可以采用鋁或銅等導熱材料制成，散熱片的大小與mini led燈板的大小一致，便于充分與mini led燈板接觸并將mini led燈板的熱量散去。

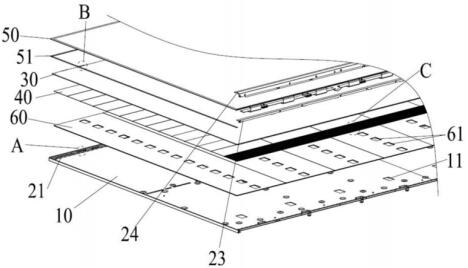

如上圖為直下式背光模組正面的結構圖，miniled燈板包括：安裝板和若干個mini led燈，mini led燈以點陣的方式設置在安裝板與光學組件相對一側。安裝板與散熱片相對一側設置有若干個插座，散熱片上設置有供插座穿過的插座孔。具體來說，mini led燈嵌入在安裝板中，mini led燈通常只有80-300μm，幾乎排滿整個安裝板，且每個mini led燈可以獨立發光，可以均勻發光到光學組件。

散熱片可以是一體設置，也可以由多個散熱件組成，例如，在燈區分為14排8列時，可以設置8個散熱件，每個散熱件對應一列燈區，則每個散熱件上設置有14個插座孔，如上圖所示。

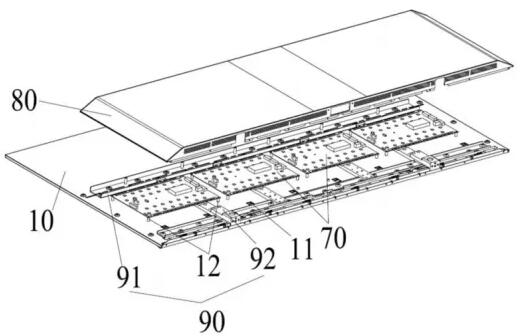

如上圖所示為直下式背光模組背面的結構圖，背板背面設置有機芯、后殼以及加強梁，機芯和加強梁位于后殼內。機芯、后殼以及加強梁位于背板背面的底部，背板背面的頂部是超薄設計，機芯通過插座與mini led燈電連接，背板上設置有走線孔，連接機芯的電線可依次穿過走線孔和插座孔并與插座連接，從而實現機芯和mini led燈的導通。

加強梁用于加強背板的強度，防止背板變形。加強梁包括：位于機芯兩側的兩個橫梁和若干個連接兩個橫梁的縱梁。縱梁位于機芯與背板之間，由于立柱使得機芯與背板之間具有間隙，縱梁可從間隙中穿過。橫梁和縱梁均與背板接觸，可以起到較好的加強效果，兩個橫梁和若干個縱梁形成樓梯狀，同時后殼底部設置有散熱孔用于散熱。

以上就是TCL的mini led裝置結構，Mini-LED正成為顯示領域的“寵兒”，2019年以來，TCL、蘋果、海信、華碩、群創、友達、京東方等巨頭紛紛推出Mini-LED背光或類似技術的電視、顯示器、VR和車載顯示等終端產品。mini led具有亮度高，壽命長，成本低，對比度高的特點，因此被各大廠商用來作為顯示設備，而TCL的這項專利也將成為其產業的重要支撐之一。
