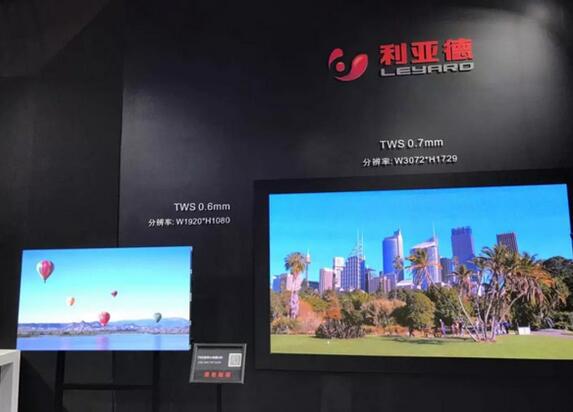

2019年IFC展會是小間距LED的又一輪創新高潮。以P0.9級別產品的大量涌現為代表，產業正式進入1毫米以下時代。但是，真正亮眼的產品，已經不屑于在毫米級別上較量：利亞德P0.6產品成為產業極限創新的佼佼者。同時，利亞德還推出了P0.7和P0.9產品，推動一個系列化的高端產品線普及。這些新品背后，就是利亞德自己的4 in 1 Micro LED顯示技術！

   Micro LED究竟有多小!

   展會上，利亞德沒有具體說明其采用的Micro LED間距產品的指標。但是卻指出了四合一燈珠的尺寸：1.08mm*0.95mm。以此計算，其LED晶體顆粒必然顯著小于常規小間距LED產品。

   這一點也可以由另一個數據證明：即整屏對比度提升25%。LED屏的對比度主要受到*高亮度、最低亮度和屏幕反光影響。對于超小間距產品往往觀看距離更近，屏幕*高亮度也會更低一些。這時候，對比度的提升更依賴于“屏幕有多黑”。而屏幕上的反光和非純黑材料主要是LED晶體——如果大幅度降低LED晶體的尺寸和表面積，就可以提升黑色表現，大幅提高對比度。

   利亞德Micro LED新技術的絕活：巨量轉移

   Micro LED產品的LED晶體顆粒足夠小——足夠小的LED晶體顆粒也是制造更小間距像素指標的關鍵。但是，這么小的晶體顆粒如何“操作”卻是一個行業難題。

   據利亞德介紹，其Micro LED產品采用自主研發的“巨量轉移”技術，并且實現了生產效率的提升：“當前業內規模化使用的pick and place工藝每小時可轉移1萬~2.5萬顆LED晶粒，而利亞德Micro LED轉移效率可達到50顆/秒，即每小時18萬顆，且轉移良率高，轉移成本可控。”

   對于Micro LED產品而言，單位面積的像素數量大幅提升。P0.6產品的像素密度幾乎是P1.2產品4倍。所以，這些LED晶體和燈珠的集成工藝，成為最大的成本關：每小時18萬顆LED晶體轉移效率，相當于6萬個像素——即差不多30多個小時能夠完成相當于一平米LED顯示屏燈珠的生產數量。且這一速度已經達到常規封裝項目一條生產線可接受的經濟效率水平。

   所以，利亞德不僅做到了“技術可行”，也做到了一定的“成本效率”可行。封裝工藝目前是高度自動化的，成本組要由設備投資、技術水平、成品率、效率決定，是典型的資本和技術密集型行業。利亞德作為LED顯示的領頭羊，近年來盈利水平非常高，不存在資本投入的困難，如果克服了技術障礙，其產品的實用推廣就會很快。

   同時，這也讓利亞德從終端市場進入了中游封裝測試產業鏈，提升了整體產業的技術自主可控程度和毛利空間。進入中游封裝市場是不是會成為行業潮流，則還有待觀察。

   為什么還是四合一產品？

   在Micro LED行業，四合一技術不是“必須的”。例如索尼黑彩晶就采用了大CELL的方案，一次性巨量轉移數萬的LED晶體。這一工藝過程也省卻了大量后期終端制作的表貼工藝。

   相對而言四合一燈珠方案是2018年國星光電率先推出的。也是目前國內一大批0.X間距產品的標準方案。這個方案顯然沒有索尼的大CELL技術含量高，終端集成也面臨P1.0級別大量表貼過程的“繁瑣”。

   但是，四合一產品工藝方案也有顯著優勢：即，一個CELL集成的像素和LED晶體越多，越是對成品率要求嚴格、對修復技術需求大。四合一工藝12個LED晶體顆粒,無論從缺陷可修復，還是從降低缺陷報廢時的損失，或者是從集成工藝的簡單性看都更占優勢。

   四合一是技術創新程度、技術實現難度、成品率和效率等幾個指標的最大公約數：固然不及索尼技術高超，卻很可能在市場實用性上更為突出。

   從0.6到0.9，利亞德新品“應用場景”在哪里

   “一個是成本接受問題，另一個是實用性問題”，IFC2019展會上行業專家認為，利亞德P0.6這樣的產品，不僅是技術突破就能贏的市場。

   尤其是從實用性看，54英寸1080p的分辨率，超過傳統大屏產業的“實際需求”——遠距離觀看，這么高的分辨率意義不大：除非是與液晶電視的主流市場競爭！且這一產品即便成本控制非常得力，也很可能是有史以來單位顯示面積最昂貴的顯示產品。

   從利亞德小間距LED的發展歷史看，利亞德一直喜歡在商用會議、家用市場謀劃：此前沒有成熟的產品，現在至少P0.6的產品在技術上完全滿足普通商用和家用需求。當然，價格依然是個大門檻：“價格問題也要結構化的思考——比如一些大別墅、會所等，高消費的領域，一兩百萬，乃至更貴的一臺巨幕電視價格，都會有人接受！”

   總之，利亞德帶領小間距LED再一次進入了一個嶄新的領域。這一領域不僅是技術的突破，甚至可能是市場范疇的突破——Micro LED P0.6，小間距LED的未來或許從IFC2019開始換道超車！
