LED顯示屏控制信號與顯示接口原理

類別：技術與產品發表于：2013-03-20 10:20

關鍵字：LED顯示屏控制信號顯示接口

LED顯示屏控制信號的總結：
    1.CLK時鐘信號：提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。
    2.STB鎖存信號：將移位寄存器內的數據送到鎖存器，并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制，其點亮的前提必須是使能為開啟狀態。鎖存信號也須要與時鐘信號協調才能顯示出完整的圖象。在任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章。
    3.EN使能信號：整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮、暗亮或拖尾等現象。
4.RI數據信號：提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。
5.ABCD行信號：只有在動態掃描顯示時才存在，ABCD其實是二進制數，A是最低位營銷管理，如果用二進制表示ABCD信號控制最大范圍是16行(1111)，1/4掃描中只要AB信號就可以了，因為AB信號的表示范圍是4行(11)。當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象。
單元板/模組上顯示接口：
顯示接口是用用于連接控制卡和單元板/模組之間連接，已將控制信號傳遞。
由于存在不同的掃描方式，也就有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信號線的排列順序不一樣，原理是一樣的。
  室內屏多用08接口，室外屏所采用接口非常雜亂，使用12接口的較多，但12接口也不是戶外屏的唯*接口。選擇控制卡和單元板/模組時，應盡量選擇接口一致的，若買到了不一致的接口，也可以根據學到的原理進行改線。

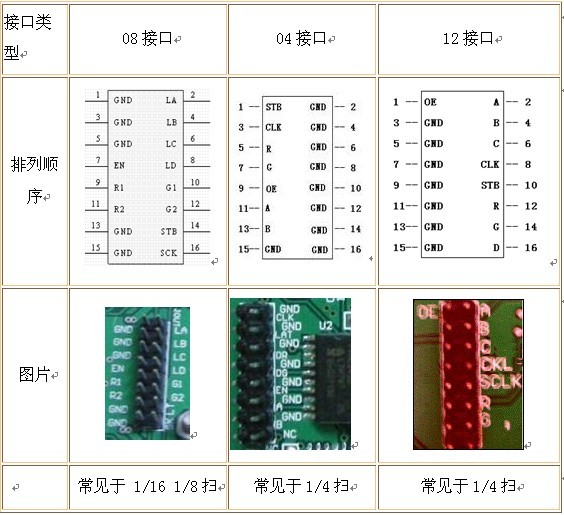

   接口類型 08接口 04接口 12接口

排列順序
