一、研究的目的和意義

作為智慧城市的重要組成部分，智慧照明是智慧城市的公共服務應用項目之一。將其更好地融合到智慧城市建設的大潮中，具有重要意義。智慧照明可以融合微基站、視頻探頭、多媒體屏、信息交互屏、太陽能光伏、傳感器以及LED照明于一體，是綜合計算、網絡、物理環境的多維復雜系統。

而照明與通信的結合，甚至與傳感器、物聯網等的結合，都是嶄新的課題。多領域的交叉融合，帶來了一系列的問題，如缺乏組件間的通信和接口規范以及相應的測試要求等。智慧照明標準體系尚未建立，國內外都沒有相應的系列標準，這就需要我們研究構建相應的標準體系，確立標準框架，使各類智慧照明產品的質量能從安全、性能和電磁兼容等方面進行科學合理的評價，為智慧照明行業健康發展建立標準方面的技術基礎。

本文將著重探討智慧照明的室外應用—智慧路燈，和智慧照明的室內應用—家居智能照明的標準體系框架。

二、智慧照明的應用現狀

2．1 智慧路燈的應用現狀

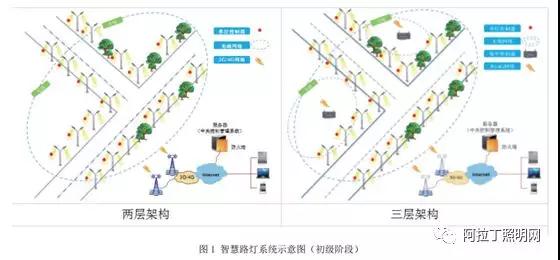

通過路燈改造，將大功率的高壓鈉燈路燈改造成節能的LED路燈，并在LED路燈上增加一個單燈控制器，通過PLC（電力線載波）、ZigBee或NB－IoT（窄帶物聯網）協議，可以將所有的路燈進行信息化管理，實現巡檢和防盜功能，如圖1所示。用戶使用電腦、iPad或手機終端通過因特網來控制路燈中央控制管理系統（簡稱中央控臺），中央控臺再通過因特網和移動運營商網絡把指令發給集中控制器（簡稱集中控臺），集中控臺再通過ZigBee無線協議或PLC有線協議控制旗下的每盞LED路燈（如圖 1 右圖所示，三層架構）。中央控臺也可以直接通過NB－IoT或4G網將指令發送到每盞路燈（如圖1左圖所示，兩層架構）。通過以上方式，后臺可以對LED智能路燈實現開關控制、調光控制（PWM或0～10V調光）、巡檢、自由編組、地圖指引、按天文時鐘自動運行、故障報警、偷盜報警和遠程抄表等功能。這是智慧路燈的初級階段，也是如今應用最多的工程案例。

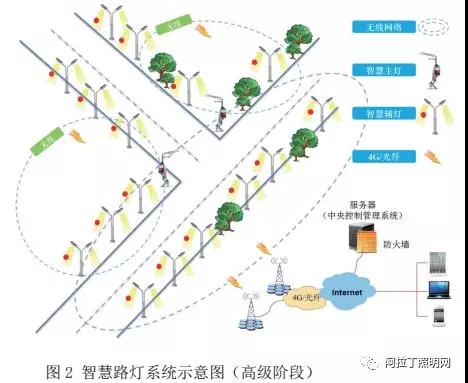

路燈作為規則分布的城市基礎設施，是城市中分布最廣泛、最均勻的物聯網，有望成為智慧城市最重要的載體。如圖2所示，在智慧主燈上搭載充電樁、微基站、信息屏、攝像頭、RFID電子標簽和光伏板等，在智慧輔燈上加載通信子系統和多種傳感器，通過PLC／Zigbee／NB－IoT等協議連接成網；再通過4G或光纖把數據傳輸?shù)胶笈_(tái)，可以實現小到對窨井蓋監測，大到整個城市景觀效果、園林綠化灌溉控制；上到道路交通狀況監控，下到地下管網安全、城市排澇的全方位檢測與控制；真正把智慧城市建設落到實處。這是智慧路燈的高級階段，目前處于快速發展期。

需要說明的是，隨著人們健康意識和對無線上網速度要求的提高，“鄰避效應”擴展，部分宏基站將被微基站取代，帶有微基站的智慧路燈本身就可以是4G／5G網絡的載體。

2．2 智能家居的應用現狀

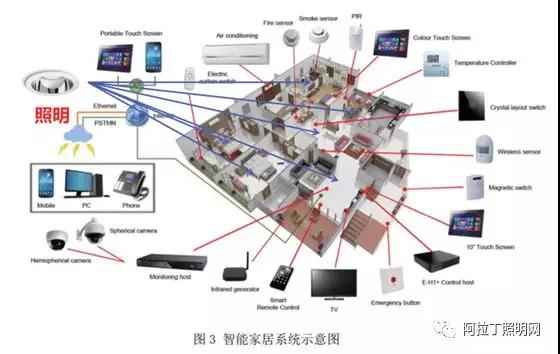

智能家居（smart home／home automation）是以住宅為平臺，利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施集成，構建高效的住宅設施與家庭日程事務的管理系統，提升家居安全性、便利性、舒適性、藝術性，并實現環保節能的居住環境。智能照明是智能家居的一個最重要的子系統，如圖3所示：

智能家居控制系統是智能家居核心，是智能家居控制功能實現的基礎。燈光的智能控制又是智能家居控制系統里重要一環。智能家居照明系統控制的立項就是針對智能照明，更確切地來說是針對智能家居照明的控制實現方式做一些探索。從布線方式來分，可分為有線控制和無線控制；從控制終端來分，可分為遙控器、智能面板、智能手機、平板電腦和PC；從控制的傳輸方式（協議）來分：有WiFi控制、射頻控制、NB－IoT控制、ZigBee控制、485控制、232控制、紅外控制等。

三、 國內外智慧照明標準現狀

3．1 國際智慧照明標準現狀

3．1．1 IEC（國際電工委員會）

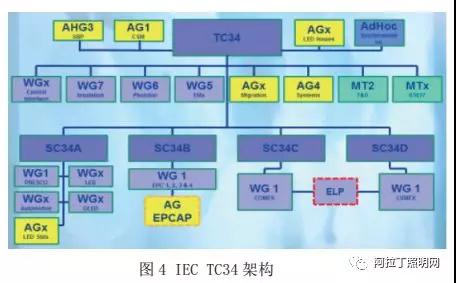

國際上，IEC／TC34燈和相關器件技術委員在原有的SC34A（燈）、SC 34B（燈頭＆燈座）、SC 34C（附件）、SC 34D（燈具）的 4 個分委會的大框架下，新增AG4 Lighting systems（智慧照明工作組），專門開展智慧照明標準化相關工作，如圖4所示。

AG4關于智能燈具和智能照明系統的定義（征求意見稿）如下：

intelligent luminaire（ 智慧燈具 ）：luminaireequipped with components that have sensing，communication， and processing capability． （智慧燈具是配備了具有傳感、通信和處理能力的組件的燈具。）intelligent lighting system（智慧照明系統）：collection of one or more intelligent luminaires together with one or more controlling devices． （智慧照明系統是一個或多個智慧燈具與一個或多個控制裝置的組合。）

3．1．2 ISO（國際標準化組織）

國際標準化組織ISO／TC 274光與照明技術委員會成立 ISO／TC 274／WG2（第二工作組），工作組秘書處設在中國建筑科學研究院。ISO／TC 274／WG2工作組將重點開展ISO 21274《Light and Lighting–commissioning Process of Adaptive Lighting systems》（光與照明—智能照明系統調試方法）的編制工作，并將與來自?shī)W地利、加拿大、荷蘭、德國等十一個國家共同研究探討未來國際智能照明領域相關標準化工作。

3．1．3 國際其他組織

國際上還有一些組織在積極推動智慧照明的發展，如成立于2012年的TALQ聯盟，其旨在建立一個可在全球范圍內接受的用于室外照明的中央控制管理系統軟件接口協議，目前已發布TALQ技術規范1.0.2版本。

再如Fairhair聯盟，其旨在指導和簡化樓宇中照明和樓宇自控生態系統向物聯網技術的轉化，并消除關于IT基礎設施、安全性和兼容性方面的擔憂。Fairhair聯盟的六家發起成員——飛利浦照明、路創、西門子、歐司朗、思科和芯科科技意識到單個的樓宇系統服務公司很難打破當前存在的不同的樓宇服務通信標準之間的藩籬，行業更加需要跨領域的通力合作來打造通用的IT和IoT技術，以適合當今樓宇服務中的主流通信標準。Fairhair聯盟并不創建新的或附加的應用層協議，相反，F(xiàn)airhair聯盟與主流的生態系統如BAcnet、KNX和ZigBee緊密合作，以使這些技術轉化為IoT技術。Fairhair的解決方案將使用支持IPV6的網絡技術，如802.15.4網狀網絡（mesh network），Wi－Fi和以太網。Fairhair聯盟的長期愿景是實現一種低成本、高安全性的基于IP的統一網絡基礎架構，并將其作為可互操作的照明和樓宇自動化系統的基礎。

HomeKit是蘋果公司的一套開放的API和協議集合，整合了siri的語音交互功能，用戶可通過siri語音輸入控制指令，實現對門鎖、燈具、攝像頭、開關插座等智能家居設備的集成化控制，其研發初衷是希望ios設備成為智能家居設備的控制中心，各個廠家的智能家居設備在ios層面相互協作，而無需這些廠家直接進行對接。HomeKit目前主要支持Wi－Fi、BLE及直接連接以太網的智能設備。Allseen Alliance，是由The Linux Foundation主持的一個協作項目，該項目以開源項目AllJoyn為基礎，后者首先由高通發起，其目標是讓各色各樣的設備、應用及服務都能通過各種在線或離線渠道（如WiFi、電線或以太網）進行連接。AllJoyn不需要互聯網連接，且設計為跨操作系統及平臺連接。

此外，Google、三星、松下等巨頭都紛紛推出自己的智能家居平臺，有一系列的產品和標準，囊括智慧照明。

3．2 國內智慧照明標準現狀

國內，有零星的相關標準發布：

中國電力企業聯合會（CEC）發布了6項國家標準

GB／T 34923.1－2017路燈控制管理系統第1部分：總則；

GB／T 34923.2－2017路燈控制管理系統第2部分：主站技術規范；

GB／T 34923.3－2017路燈控制管理系統第3部分：路燈控制管理終端技術規范；

GB／T 34923.4－2017路燈控制管理系統第4部分：路燈控制器技術規范；

GB／T 34923.5－2017路燈控制管理系統第5部分：安全防護技術規范；

GB／T 34923.6－2017路燈控制管理系統第6部分：通信協議技術規范；

國家住房和城鄉建設部發布了：CJJ／T 227－2014城市照明自動控制系統技術規范；

國家半導體照明工程研發及產業聯盟（CSA）發布：

GB／T 35255－2017 LED公共照明智能系統接口應用層通信協議；

CSA 040－2017家居智能照明設備無線通信模塊接口規范；

CSA 041－2017家居智能照明設備功能屬性規范；

CSA／TR 001－2014 LED照明控制系統標準化綜述；

CSA／TR 003－2017家居智能照明系統架構及互聯互通技術；

CSA／TR 004－2017 LED智能家居互聯照明控制協議技術報告；

CSA 045／IGRS 0004.01－201X智能照明體系構架與技術參考模型（征求意見稿）；

CSA 051－201X基于NB－IoT技術的道路照明控制終端接口要求（征求意見稿）；

CSA 052－201X基于NB－IoT技術的道路照明智能控制系統（報批稿）；

CSA 056－201X智能道路照明工程驗收評價及測試方法（提案）；

上海市城鄉建設和交通委員會發布了：DG／TJ 08－2182－2015道路LED照明應用技術規范；

深圳市LED產業標準聯盟發布了：

SQL／LSA 004.1－2011 LED路燈智能照明技術規范

第1部分：控制系統；SQL／LSA 004.2－2011 LED路燈智能照明技術規范

第2部分：電力線載波控制子系統：QL／LSA 004.3－2011 LED路燈智能照明技術規范

第3部分：應用層通信協議；SQL／LSA 004.4－2012 LED路燈智能照明技術規范

第4部分：信息安全；

國家照明電器質檢中心技術聯盟（CALT）發布了：CALT 004－2016道路LED照明智能控制系統技術規范（報批稿）。

國家能源局發布了電力行業標準：

DL／T 1398.1－2014智能家居系統第1部分：總則；

DL／T 1398.2－2014智能家居系統第2部分：功能規范；

DL／T 1398.31－2014智能家居系統第3－1部分：家庭能源網關技術規范；

DL／T 1398.32－2014智能家居系統第3－2部分：智能交互終端技術規范；

DL／T 1398.33－2014智能家居系統第3－3部分：智能插座技術規范；

DL／T 1398.34－2014智能家居系統第3－4部分：家電監控模塊技術規范；

DL／T 1398.41－2014智能家居系統第4－1部分：通信協議－服務中心主站與家庭能源網關通信；

DL／T 1398.42－2014智能家居系統第4－2部分：通信協議－家庭能源網關下行通信；重慶電信研究院發布了：

DB 50／T 488－2013智能家居監控系統測試規范；

DB 50／T 489－2013智能家居監控系統技術要求；中國智能家居產業聯盟發布了：

CSHIA－FC－GW－01智能家居產品互聯互通中間件技術標準；

中國通信標準化協會發布了：YDB 123－2013泛在物聯應用智能家居系統技術要求；

臺灣發布了：

CNS 15652－1－2013智慧照明系統－第1部：系統功能；

CNS 15652－2－2013智慧照明系統－第2部：廣域網路界面；

CNS 15652－3－2013智慧照明系統－第3部：場域網路界面；

CNS 15652－4－2013智慧照明系統－第4部：場域網路設計指引；

CNS 15652－5－2013智慧照明系統－第5部：照明設備。

此外，阿里、京東、小米、華為、海爾和美的等互聯網或家電巨頭都有了自家的云平臺，有一系列的智能單品和標準，涵蓋智慧照明。
