【超級干貨】一文了解顯示屏環境光特性測量評價方法

    顯示屏的光學性能一般都是在光學暗室條件進行測量分析，但顯示屏實際使用時，都會存在一定的環境光照度，其觀看效果也會與光學暗室下的觀看效果存在差別。

    例如手機顯示屏，室內照明、室外太陽光或天空光經過屏幕反射后，反射干擾光大大降低內容的可讀性和畫質的還原性。特別是車載顯示，陽光透過車窗直射顯示屏，或者經過副駕駛人員衣物的反射再入射顯示屏，也會影響顯示內容的可視性。

    環境光會降低顯示屏的對比度，影響顯示色域，進而影響顯示屏的可視性；此外，顯示屏還可能會將直射光線反射入人眼，造成較大的生理不適感。因此，顯示屏的環境光特性測量分析受到廣泛關注。

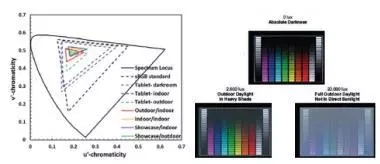

手機在不同環境光下的色域和顯示效果

    目前，國內外已發布的關于顯示屏環境光特性的標準主要有IDMS_v1.03 《Information Display Measurements Standard》，IEC62341-6-2 《Measuring Methods of Visual Quality and Ambient Performance》，SAE J1757-1《Standard Metrology for Vehicular Displays》和GJB5435-2005《機載有源矩陣液晶顯示器》、GJB8267-2014《液晶顯示模塊測試方法》等。雖然，針對不同應用場合的顯示屏，其環境光特性測試對應的標準不同，測試要求會有差異，但都是推薦使用環境光對比度ACR對其環境光特性進行評價，環境光對比度可以直接測量或者通過測試顯示屏在指定光源下的反射率并計算得到。

    顯示屏反射率測試

    顯示屏的反射率包括鏡面反射和漫反射，光源、探測器及顯示屏的幾何測量布置十分重要，一般標準都有嚴格規定，各標準不盡相同，典型的鏡面反射率和漫反射率測量如下圖。

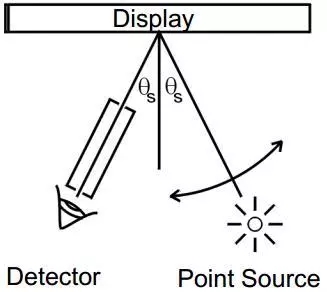

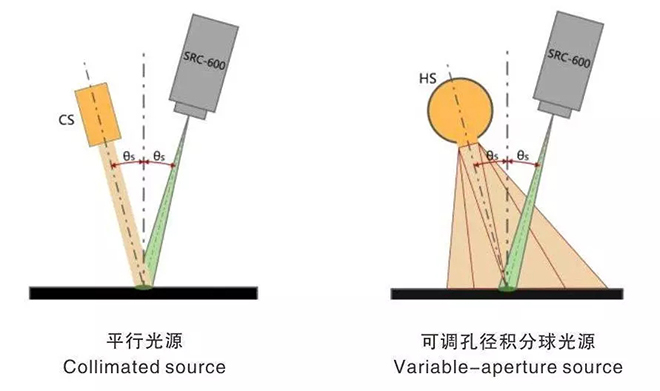

點光源照射鏡面反射率-測試示意圖

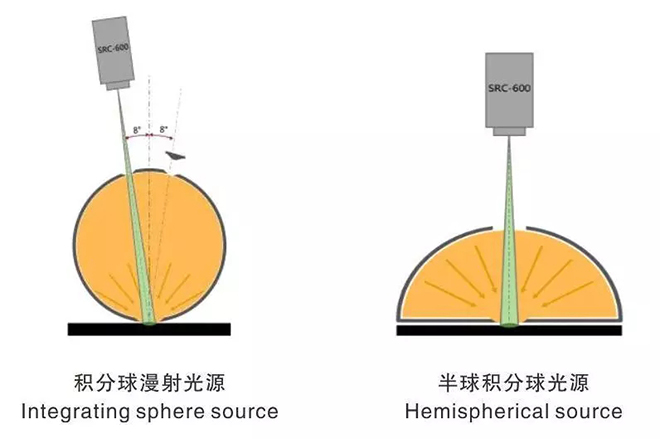

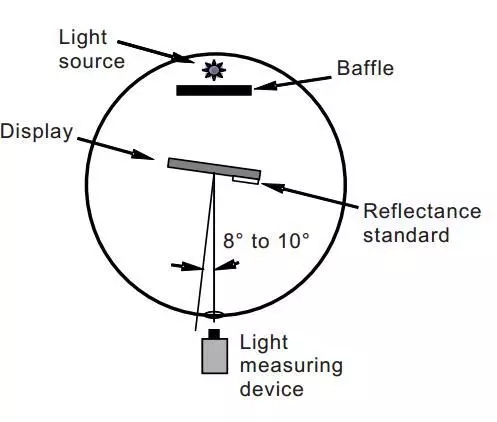

積分球光源照射漫射反射率-測試示意圖

    環境光下的顏色特性

    高亮度的環境光不僅會降低顯示屏的亮度對比度，還會降低其色域，換句話說降低了顯示屏的色彩飽和度。此外，不同的環境光條件也會改變顯示屏的色域分布，見下圖所示。

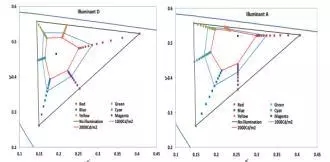

顯示屏在不同環境光下的空間色域分布

    顯示屏環境光特性測試的典型解決方案

    通用顯示屏

    針對通用顯示，遠方提供一套測試顯示屏漫反射特性的分析系統：待測顯示屏置于大積分球中，探測器在積分球外測試顯示屏表面的亮度，模擬d/8幾何。

    ● 高反射率涂層積分球

    ● 高精度光譜彩色亮度計，性能優異，滿足高測量要求

    ● 適用于中小尺寸平板顯示器

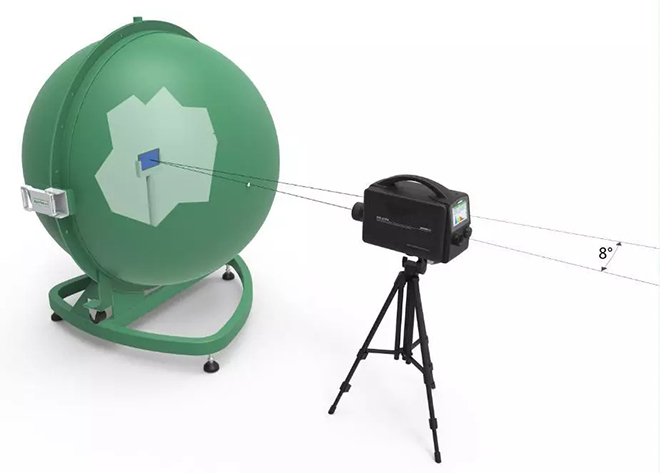

通用顯示屏的漫反射特性分析系統

    車載顯示屏

    針對車載顯示或15寸以下中小尺寸顯示器需要模擬高低溫環境以及夜晚、黃昏、正午、路燈下等復雜光環境，推薦遠方DMS-1500H測試系統，全面分析車載顯示屏或15寸以下中小尺寸顯示器光色電、溫度、環境光、時間特性，反射特性、漫反射特性等。

    ● 六維自動運動臺，自動化程度高

    ● 精度高、參數全、操作簡便

    ● 適用于通用顯示、車載顯示測量

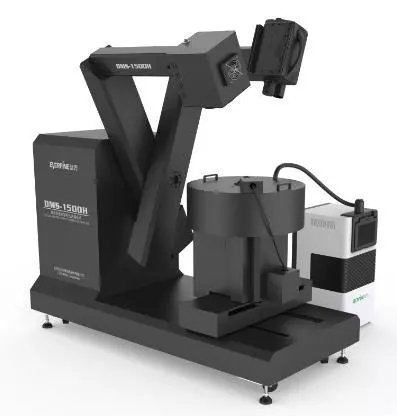

車載顯示屏環境光特性分析系統

（遠方DMS-1500H）

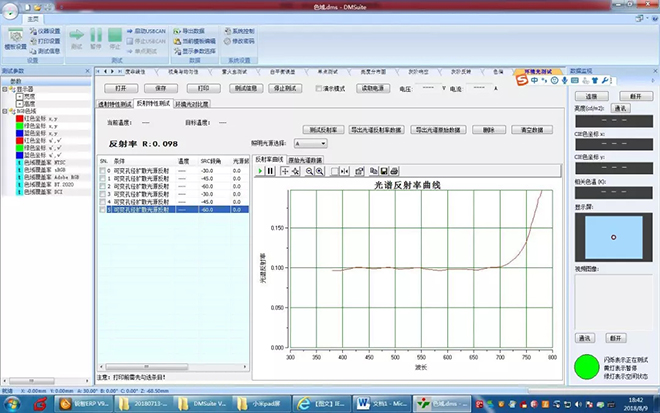

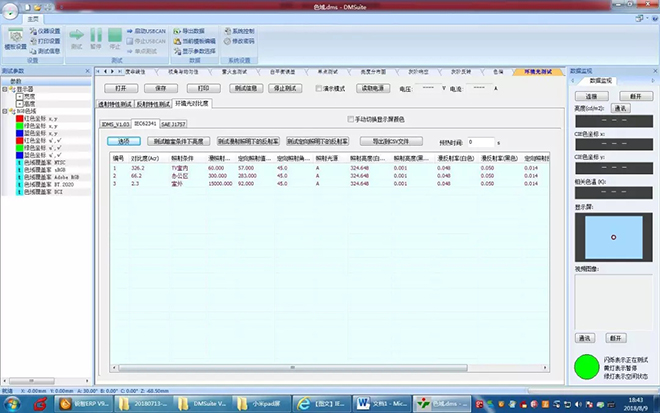

車載顯示屏的反射率、

環境光對比度測試界面

    機載顯示屏

    針對機載顯示屏需要提供照度高達107600lx的定向光源及亮度高達6800cd/m2的鏡面照射光源來模擬飛行中的光環境，推薦遠方DMS-3200測試系統，可為機載顯示屏光、色、電、環境光特性測試評價的全套解決方案。

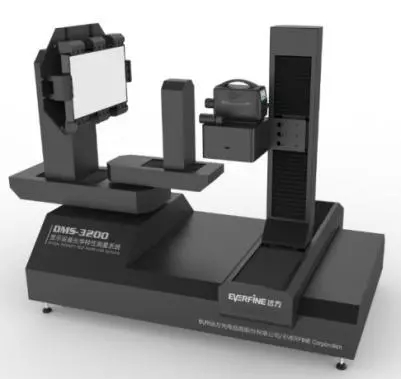

機載顯示屏環境光特性分析系統

（遠方DMS-3200）
