深度解讀全球最大智慧城市小間距LED顯示系統

近日，投資5億元，總面積1.7萬㎡，集城市運行管理、視頻會議、智慧城市體驗展示、政務數據機房于一體的“深圳智慧城市大腦”已進入試運行階段。

早在2013年，國家多部委就開始分批次開展了國家級智慧城市及專項試點城市建設，截至2017年，已有超500+的智慧城市已進行了試點簽約。對于深圳這座產業大城和建成區人口密度達到2.5萬/平方公里的超級城市而言，智慧城市建設的迫切性尤為突出。

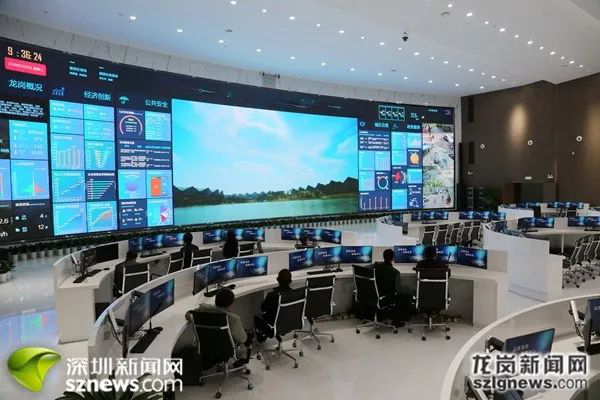

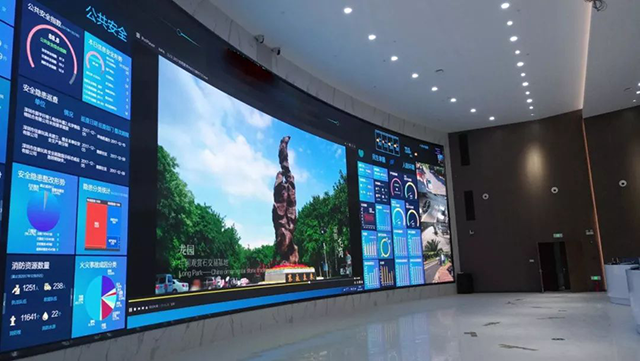

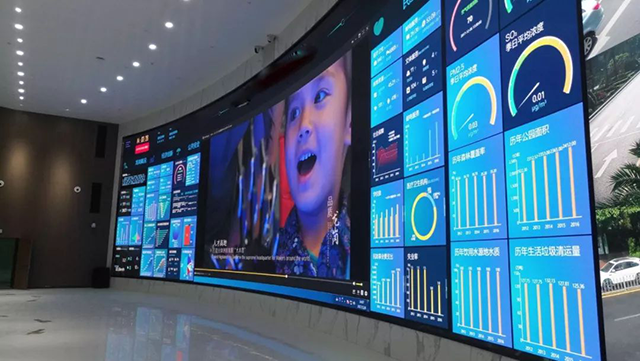

“深圳智慧城市大腦”現場實拍圖

深圳一方面需要落實對內地示范、輻射作用，是帶領內地許多省份走向國際經濟舞臺的“橋頭堡”，是國際資本、技術、信息走向內地的橋梁；另一方面則是城市快速發展導致的區域發展不均衡，資源配置不系統等問題，亟待破解。而“深圳智慧城市大腦”的成功運行，為解決這一問題，提供了良好的契機。

尤其值得一提的是，“城市運行管理系統”作為深圳智慧城市大腦最重要的子項目之一，由艾比森與華為聯袂打造。一整塊面積達166.9平方米，間距低至1.27mm，總像素超過1.03億點的小間距LED顯示屏，超大弧度的精準拼裝，將艾比森的顯示系統綜合設計能力、LED屏生產制造能力和工程服務能力，體現得淋漓盡致。

在日常管理中，該大屏顯示系統能全方位展示深圳“經濟創新、公共安全、人居環境、民生幸福、政務建設”等多維宏觀態勢，并能根據感知的數據對各領域現狀進行“層層下鉆、抽絲剝繭”分析、生成問題、提出建議并自動形成書面報告；在應急管理層面，可調用全區所有監控視頻，前端感知應急事件的態勢，通過大數據分析，自動生成“事態數據模型”。

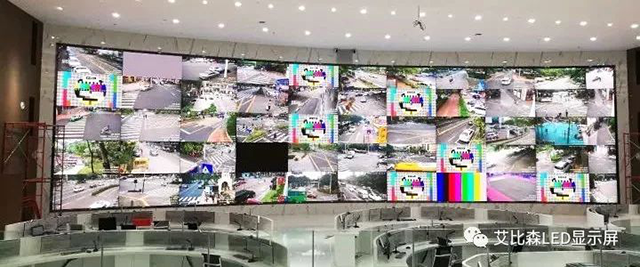

181路混合信號集群接入及集中顯示

在本項目中，根據客戶需求，指揮中心有應急、城管、公安、消防、安監、環水、醫療、交通等17個單位進駐，總共需接入公安監控、安防監控、視頻會議、決策席、部門坐席等共計181路信號，同時LED大屏上可點對點同時顯示40路FHD(1920X1080)全高清信號，105路HD（1280x720）高清信號，所有的信號不僅支持在不同分辨率和不同信號類型下進行混合開窗，還可同時在大屏任意的位置和區域進行獨立顯示和控制，且互不干擾。同時考慮到后續功能的擴展和升級，大屏系統的信號接入采用分布式的結構，新增加的信號源，可進行無限擴展。

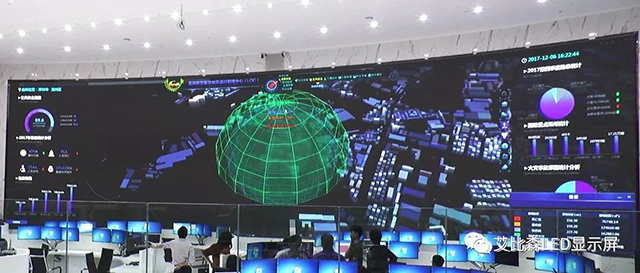

37.1米超大圓弧精準拼接

為保障17個部門共計達36位的坐席，且最遠端坐席的觀看視角不超過25°時，均可清晰的觀察全部大屏幕數據，最近端坐席觀看屏幕無顆粒感，本項目經嚴謹的現場測量和數據演算，決定采用圓弧半徑超過37.1米的超大弧形拼接，并將顯示屏的點間距控制在1.27mm，保證了城市管理中所產生的海量復雜的數據進行分層次可視化，通過直觀的視覺呈現形式，實現城市各環節運行過程中不同行業、不同業務間的大數據可視化，從而實現對數據的深度挖掘、資源利用，推動決策生成，有力提升了城市管理治理水平。

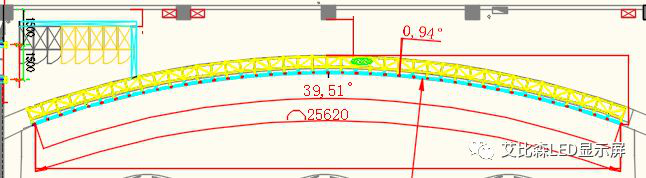

運行指揮中心艾比森LED小間距大屏設計圖

多信號集中控制

基于本項目需控制超過200個顯示和控制信號，信號的篩選及上墻設計，成為本項目系統設計的重中之重。為確保信號能被快速準確的拾取，本項目設計提供的信號控制系統，采用所見即所得的流媒體傳輸與控制方式，可將信號源在移動和PC終端進行放大預覽確認后，再以任意拖拽的方式，投放到大屏幕的任意位置。其他的典型應用如IOC總體態勢運行與監測預警、重大事件聯動指揮及現場視頻回傳、多部委聯合辦公及多系統上墻、日常監測數據顯示等場景，可隨時進行一鍵信源切換。

除了在系統設計方便狠下功夫外，本項目的產品選型也經過國內多個專家的嚴格考證。艾比森為客戶提供的控制室專用的CR1.2系列產品，很好的滿足了指揮中心的“精細畫面顯示、長時間觀看、高穩定性”的要求。

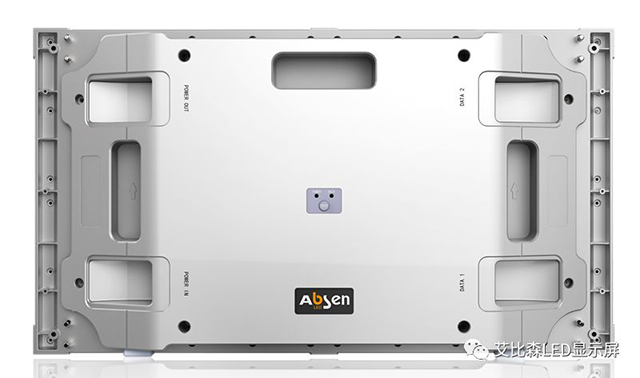

艾比森CR系列產品圖

高顯示穩定性

艾比森CR系列小間距產品，對電源和接收卡等核心部件均采用Double冗余設計，實現真正的兩進兩出電源/信號雙備份，保證了顯示屏永不黑屏。

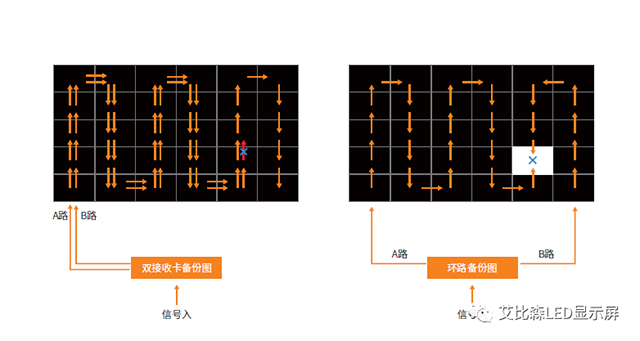

艾比森CR系列采用雙電源雙接收卡備份

而且箱體內部采用全插拔無線技術，保證屏體內部無線材，在強化了散熱效果的同時，還大幅降低了元器件的故障率。同時箱體也根據空氣對流原理設計，使內部熱量能更快的散發出去，增加了電氣性能的穩定性。

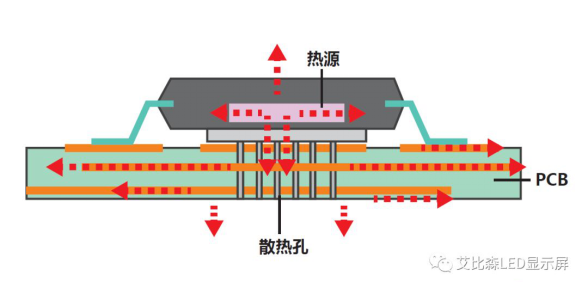

艾比森CR系列 電路布局與散熱

節能環保

本項目采用的CR1.2系列產品，平均功耗僅為153W/㎡，較常規55寸LCD液晶高亮拼接單元低25%—35%。同時艾比森的產品在PCBA焊接過程中，采用符合ROHS標準的沉金工藝（無鉛工藝），不僅環保，還充分的保證了PCB的焊接可靠性和抗氧化性，提升產品可靠性。

高精度拼裝

單屏面積近167㎡，累計1596個箱體，相當于近400塊55吋液晶拼接墻大小！如此高精度，大面積的弧形安裝，這在國內尚屬首例！本次項目最終選型成功的CR1.2產品，也給現場負責人帶來了驚喜！

艾比森CR系列不僅具備Precise Align技術，通過16點微調及XYZ三軸精準調節技術，保證了箱體在XYZ三向均可進行拼縫精準微調，還配置了專業的軟件，通過調節拼縫的亮度，快速滿足客戶對拼接的更高需求。

廣色域多級調節

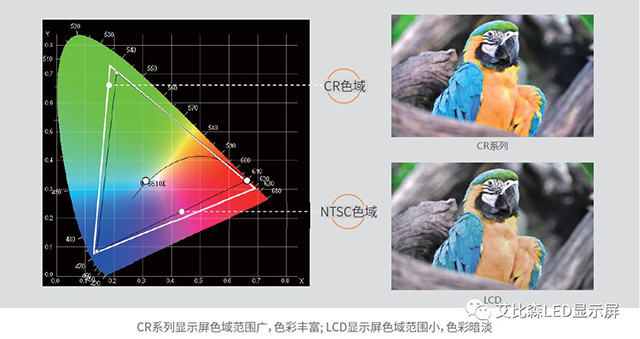

由于選用高品質的原材料，并采用先進的生產工藝，艾比森的CR系列擁有110%的廣播級NTSC色域，較高端的OLED液晶顯示屏的色域還要高6%，甚至比常規的LCD液晶產品高31%。

同時了為了滿足用戶在不同季節、不同體驗需要，以及不同時間段的環境光亮度的個性化需求，CR系列還擁有手動和自動兩種模式的色溫調節以及255級的亮度調節，保證了用戶長時間觀看的舒適性。

作為全球最大的智慧城市運營中心，該項目的投入使用，為深圳在經濟轉型發展時，統籌社會治理、城市管理、產業發展與生態環境的協調發展，打破各行政部門的溝通壁壘，實現整合協作，最終為城市管理者的決策，提供了重要依據和保障！

艾比森將借此契機，為全球智慧城市的建設提供更多專業的、定制的產品和系統解決方案。
