想必大家看電影的時候都會有這個想法：如果能躺在床上看電影真是太美了，無奈用屋頂做幕布投影儀不知如何安裝，更何況在臥室安裝一個投影儀也不現實。怎么辦呢？無屏電視會讓你如愿以償！

無屏電視

    這都得益于TI的DLP技術，這種技術要先把影像訊號經過數字處理，然后再把光投影出來。DLP技術最核心的器件叫DMD芯片，即數字微鏡元件，它是在CMOS的標準半導體制程上，加上一個可以調變反射面的旋轉機構形成的器件。DMD也被稱作光學的調制器，它能調制光線的方向。IC的數字電流是用0和1信號控制開和關，DMD鏡片控制光線的開和關對應著不同的反射角度。

    最初，這項技術應用在數字投影中，TI與好萊塢探討推出了數字影院的放映機，這對數字電影的發展起到了巨大推動的作用，電影行業因此從膠片過渡到了數字時代。如今，TI在全球影院市場的占有率高達85％，而中國市場超過90％的影院都是采用DLP數字源放映機。為此，DLP技術的發明者Larry Hornbeck博士還獲得了奧斯卡金像獎。

    DLP技術都能應用在哪些領域？這也是TI一直在探討和研究的問題。在今年的DLP研討會上，我看到了更多好玩的應用，下面帶大家一起來看一看：

    激光電視：4K超高清

    對于電視，大眾一致崇尚超高清和大屏幕，這兩項可以讓觀影效果更加震撼。

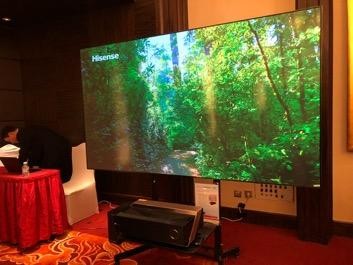

海信4K激光電視

    以上是海信的4K超高清激光電視，畫面非常清晰，采用了TI的DLP芯片DLP660TE。4K顯示要滿足CA標準規定的兩個核心因素，第*，要真正能夠顯示830萬像素，這是4K DLP最基本的要求；第二，830萬像素顯示在大尺寸屏幕上，需要保證每個像素點是精準對準。如果說在對準過程中，稍微有點偏差，成像效果會很差，在單芯片DLP沒有這個問題，像素點是一一對應的，因此單芯片的DLP方案在4K上有非常好的優勢。

    德州儀器DLP產品中國區業務拓展經理鄭海兵表示，“為了進一步推動4K的普及，TI又發布了兩款DLP芯片：DLP470TE和DLP470TP。兩者的最大區別是封裝尺寸不同，因此散熱性能不同。比如：邊際尺寸越大，散熱面積越大，散熱效果越有效，可以支持更高的亮度。當做最簡單的應用時，DLP470TP亮度比較低，但是注重便攜性、移動性和性價比，它可以支持到*高到1500流明的產品，它是凸現便攜跟亮度、性價比*佳的組合。”

    桌面顯示：便攜簡單

桌面顯示

    以上是一個投影顯示的電腦桌面，用戶可以直接觸控操作，方便快捷。筆者覺得唯*的問題是清晰度不夠，鄭海兵分析，“桌面顯示的清晰度受幾個因素影響：一是面板分辨率，分辨率越高清晰度越高；二是光學鏡頭的性能，因為這個是超短距的投影光學，所以用戶可能會看到邊角有些模糊，這和鏡頭的制造工藝有關。”

    如果鏡頭制造工藝加以精進，我想辦公室的投影就不再需要額外配備筆記本電腦了。

德州儀器DLP產品中國區業務拓展經理鄭海兵

    汽車抬頭顯示量產之路不遠

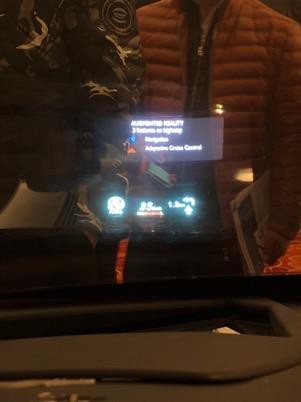

汽車抬頭顯示

    抬頭顯示一直是汽車應用的熱點，如果用DLP技術實現會是怎樣的情景？見上圖。目前林肯的Continental是第*款已經集成了DLP前裝的HUD，明年林肯有第二款叫做navigator也是會發布帶DLP車規的車型。德州儀器針對車載抬頭顯示（HUD）系統推出了DLP3030－Q1芯片組以及配套的評估模塊（EVM），可幫助汽車制造商和一級供應商將高亮度的動態增強現實（AR）內容顯示到擋風玻璃上，從而將關鍵信息呈現于駕駛員的視線范圍內。

    設計人員可以利用車規認證的DLP3030－Q1芯片組來開發可投射7．5米或更遠的虛擬圖像距離（VID）的AR HUD系統。 DLP技術的獨特架構使HUD系統能夠承受投射遠VID時伴隨的強烈的太陽光負荷（*高溫度達105攝氏度），從而實現這一目標。增強的VID和在寬視場（FOV）中顯示圖像的能力相結合，使設計人員能夠靈活地創建具有增強景深的AR HUD系統，以實現交互式而非分散的信息娛樂和儀表組系統。

    光譜檢測：可重復利用

    顯示自然是DLP的重頭戲，除了顯示，還更多領域可以拓展，比如光譜檢測。光譜檢測傳統的方式怎樣做？純光學的方式。先確定一種物質的光譜特征和吸收程度，然后把特定光譜的光打上去，通過分析它是不是真正的吸收50％，來勾勒出來它處理完之后的光譜，再和標準光譜做比對分析。

    如果一個物質有三個光譜曲線，它后面有所謂的線性陣列，我用三個檢測系來檢測不同的波長的吸收效應。問題是檢測水是用一個陣列，檢測油又換成另一個陣列，更換陣列的成本非常昂貴。而DLP技術是用的數字方式，可以用數字編程的方式掃描，三個不同的光譜掃描一遍或者掃描十遍來提升信噪比，掃描完之后檢驗者只需要一個單一的檢測器就可以了。數字技術最大的優勢在于它的可重復性、響應速度，以及數字編程技術非常有保障。

    數字曝光應用于PCB制板、美容設備…

    在PCB制板工藝中，數字曝光的應用取代傳統的掩膜方式是一個大趨勢。有兩種方式：第*是取代既有的PCB電路制版工藝；第二是它的數字化優勢可以優化高密度和多層的PCB電路制板。除了PCB制板外還有很多應用，比如美容設備。在激光祛斑、傷疤祛除手術中，實際是用UV光去照射病變皮膚，殺死真菌。因為病變的位置一般不是規則的圖形，當它照射的時候或多或少會損害正常的皮膚。如果用高精度的基于DLP的數字曝光技術，可以清晰地勾勒出病變區域，不會出現損害正常皮膚的風險。

    除此之外，DLP技術還在探索更多可能，雖然工業領域和汽車領域的應用進程緩慢，但是相信TI會努力將DLP技術應用到更多領域。
