【干貨】控制系統周邊設備的連接

    大多用戶和沒有摸入門道的工程師，對LED顯示屏的控制系統直連一點都沒有問題，可是碰到了需要增加視頻處理器或者光纖收發器等外圍設備，心里就堵得慌了。其實它們并不可怕，首先我們還是得從傳輸的原理來講講它們之間的連接。

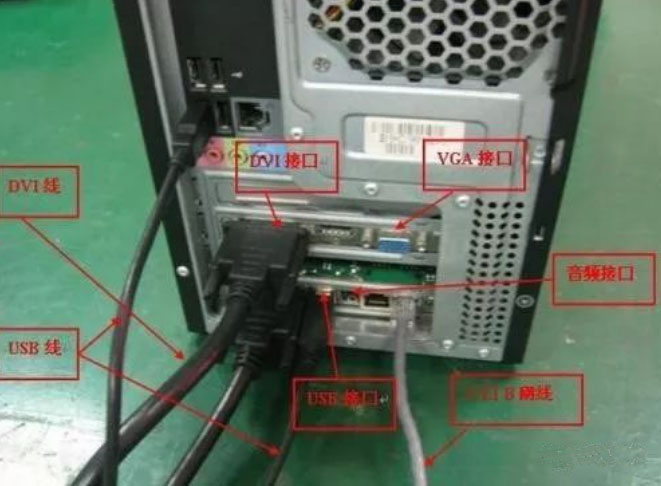

   大屏接收到的信號是從顯卡設置成雙輸出模式獲取的，LED大屏就是電腦的第二個“顯示器”，只是這個顯示器看起來比較大而已。發送卡本身插在電腦里沒有跟電腦主板發生任何數據交換，僅僅只是利用了主板的插槽進行固定，然后從主板獲得5V的供電電源而已。簡言而之，如果不把發送卡放在電腦里，單單把發送卡放在電腦外面，用一個開關電源就能讓它工作了。所以，即使把它插在視頻處理器里面，也同樣只是獲得一個固定位置和內置的5V電源罷了。其它的信號線路，以前該怎么接，現在還是怎么接。不同的是，視頻處理器要切換多路視頻源。

    所以，顯卡過來的視頻信號要進入到視頻處理器里面，由視頻處理器面板的切換鍵來控制是由電腦過來的視頻信號發送到LED大屏上還是外來信號（例如攝像機和DVD）發送到LED大屏幕上。實際視頻處理器在這里起的作用即是集線器的作用，當然至于視頻處理效果的問題不是我這里需要重點討論的。

    那么在這里一定要注意設置分辨率的問題，顯卡，發送卡和視頻處理器三個位置設置的分辨率必須一致，否則就會導致輸出到LED大屏上不正常。

    我們再看看光纖收發器的連接。講連接之前，我們也來簡單的了解一下光纖收發器收發器的作用：它是一種將短距離的雙絞線電信號（網線）和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器（Fiber Converter）。也即是它的作用就是將電信號轉成光信號，然后又將光信號轉成電信號。

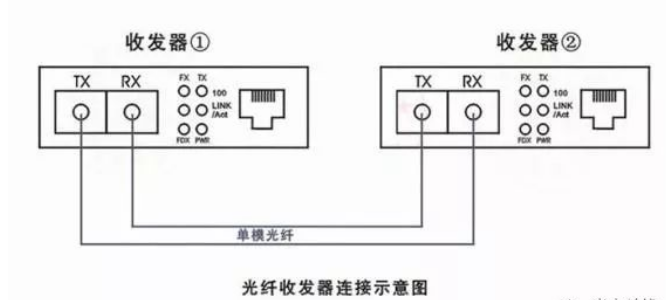

    在發送端，不管是視頻處理器還是電腦上的發送卡出來的網線，單根網線插入到光纖收發器上，在通電的情況下，RX指示燈是常亮狀態，表示收發器跟發送卡已經正常通信，否則不通。在接收端，同樣的，如果RX指示燈是常亮狀態，表示收發器跟接送卡已經正常通信，否則不通。當發送和接收兩端光纖收發器插上雙纖“發”和“收”兩根（或者稱兩芯）光纖后，TX指示燈如果是常亮狀態，表示收發器之間已經正常通信，否則不通。連接正常后，光纖收發器的接收端DATA指示燈應是常閃狀態，表示接收端已經正常通信了，否則不通。如果發送卡有兩個網線發送給LED大屏，那就需要兩套光纖收發器，那么光纖就需要四芯的。總之一根網線需要一套收發器和兩芯的光纖才能正常通信，以此類推。現在的光纖收發器可以自由識別“發”“收”光纖，不需要特意的對應光纖接口。需要特別說明的是市場上的光纖收發器和LED顯示屏專用的收發器不能通用，內部通訊協議有所不同。

    光纖收發器分為單模光纖收發器和多模光纖收發器，單模光纖收發器傳輸距離20公里至120公里；多模光纖收發器傳輸距離5公里以下。具體實際可傳輸距離仍需要跟供應商確認，不可將不同類型的光纖和收發器混用。也即是單模光纖不能使用多模光纖收發器，多模光纖不能使用單模光纖收發器。
