演播廳音頻、燈光、LED屏幕如何實現同步聯動？

    目前，演播廳已發展成為多方位展示各種舞美、特效燈光的演出場所。舞美的呈現方式也與傳統完全不同。現在大多數時候都會大量使用LED屏幕、投影技術（包括近期興起的虛擬影像技術）等來構建立體方位的舞臺效果，精心編排的節目內容，與美輪美奐的視頻背景、燈光及煙霧、特效煙火等配合，給觀眾帶來強烈震撼的視覺沖擊力。

    傳統演播廳的音頻系統、燈光系統、LED屏幕系統均為各自獨立控制的系統，各崗位根據舞臺節目的編排來制作出各自需要的音、光、畫效果，因此，在節目表演中的效果統一呈現時，作為舞臺表演節目關鍵節奏變化的音樂節點（如電閃雷鳴、水滴、擊鼓及其他與舞臺表演配合的視頻特效），往往會因為音、光、畫效果的分別控制，導致出現其中的一個或幾個效果與表演音樂節奏點不同步的弊端，那么觀眾就有可能會看出音、光、畫效果配合的異步，從而影響觀眾對整個節目的完美觀感。為此，怎樣讓音樂和燈光舞美、LED屏幕視頻進行同步演繹成為改造的目標。

    1、系統改造思路

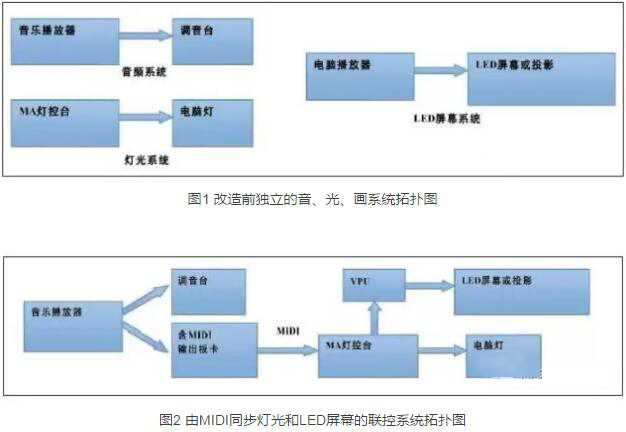

    為了解決音、光、畫不同步的問題，根據演播廳現有設備的特性，利用MIDI信號將音頻系統、燈光系統連接起來，另外，使用MA2控臺和MAVPU來控制燈光系統和LED屏幕系統同步。通過上述辦法，就可以把音頻系統、燈光系統和LED屏幕系統互聯互通起來，改造成一個由MIDI同步燈光和LED屏幕的聯控系統，實現音、光、畫效果的同步演繹。系統改造前后具體的系統拓撲圖比較如圖1、圖2所示。

    2、系統的同步連接

    2.1音頻系統和燈光系統的同步連接

    MIDI，本是一個商業行業技術協議的縮寫， 英文全稱為Musical Instrument Digital Interface，譯為“音樂設備數字接口”。這種接口的作用就是使各種電子樂器之間，以及電子樂器與電腦之間通過一種通用的通訊協議進行聯絡。MA lighting公司生產的Grand MA2燈光控制臺具有能夠接收MIDI信號的接口，軟件上也有很好的操控性，為音頻和燈光系統的鏈接提供了基礎。硬件連接比較簡單，下面主要講具體的軟件操作設置。

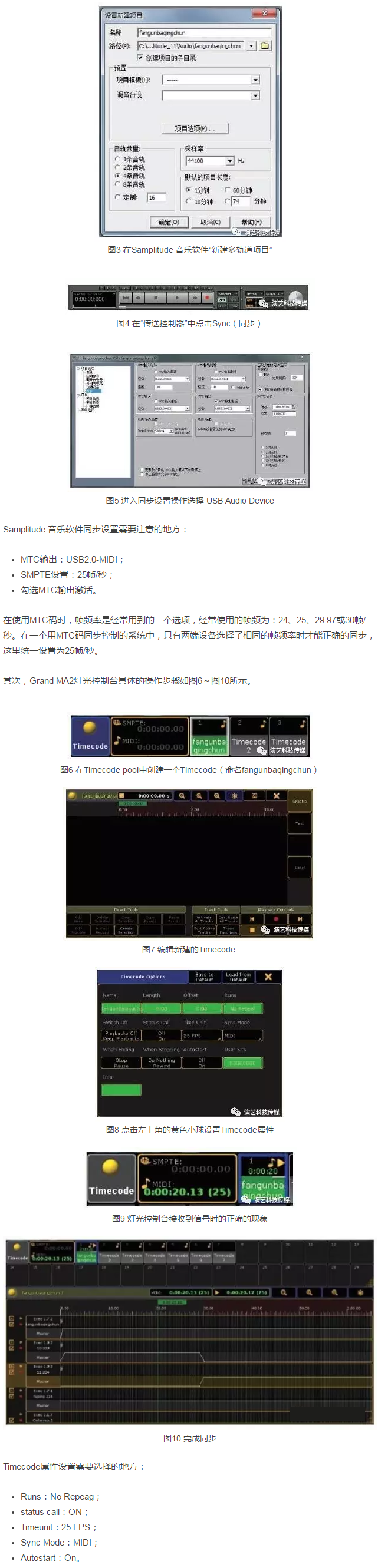

    首先，將Samplitude音樂軟件與燈光控制臺連接設置，具體步驟如圖3～圖5所示。

    對于一個已經建好的Timecode，首先選中Timecode 點擊播放，然后在Samplitude中播放信號，當這個Timecode接收到信號時，就會自動播放，并運行已經編好的Q場程序（包括燈光Q場和視頻播放Q場）。至此，就完成音樂軟件和燈光系統的連接同步，也就是音頻系統和燈光系統的同步。

    2.2燈光系統和LED屏幕系統的同步連接

    MA Lighting公司生產的MAVPU（視頻處理單元）是理想的視頻控制工具組件，它能夠使視頻控制如同照明控制一般簡單易行。只要將MA VPU連接到grand MA2燈光控制臺上，MA視頻處理單元會像其他照明裝置一樣，對相關視頻控制做出準確及時的響應。通過grandMA2控制臺，實現簡單有效的視頻控制且全部實現“實時同步”。MA VPU不僅可以獨立運行，而且可以實現網絡互聯，憑借MA-Net網絡的極高速度和龐大容量，能實現時間上的同步，以及帶寬極大的數據流的穩定輸出。

    為此，采用grand MA燈光控制臺連接MA VPU對LED屏幕視頻播放進行連接控制。使用MA VPU plus，通過兩個DVI-out輸出接口，可以使用一臺MA VPU對兩個獨立輸出實現控制，具有全高清（1 080像素）方式，演示節目所需要的視頻內容，使得燈光特效設備與視頻特效設備可以協同編程、實時同步控制，從而保證演播廳各類特效設備在節目中的同步運行。此外，MA-Net網絡的內部輸出同步功能，可以確保*高幀和DMX的同步控制。經過整合后的系統，擺脫了原來獨立操作的弊端，變成了由MIDI同步燈光和LED屏幕的聯控系統，增加了觀眾對節目的音、光、畫的同步性的認可。

    3、系統的應用和技術特點

    接入系統的視頻、音頻和舞臺燈光等設備，通過同一系統的控制達到同步的功能，可以使用音頻系統來控制燈光效果和LED視頻的播放，實現同步播控，解決畫面中容易造成音頻、視頻和燈光效果不同步的問題，如電閃雷鳴、水滴、擊鼓及其他與舞臺表演配合的視頻特效等。

    圖像輸出分辨率調整容易。因為LED顯示屏為定制設備，拼接的塊數或方式不一樣，分辨率也會不一樣，系統可以根據演出視頻畫面的尺寸而調整輸出，非標準尺寸和標準尺寸都很容易在系統中實現，并且可以根據節目的變更而靈活和方便地調整。

    在燈控臺編制Q場時，可以根據節目場景燈光照度及視頻素材的不同，預調節LED屏幕的亮度，以獲取電視畫面的*佳光比。因為當LED屏幕調整好后，LED屏幕控制器設定的亮度是保持恒定不變的，但是每個節目的視頻素材和燈光亮度會有所變化，特別是演員疊加上追光燈時和普通面光亮度的差別較大，這時就需要在Q場中控制LED屏幕的亮暗來保持*佳光比，這個操作在MA2控臺上能很好的實現。

    在編制Q場時可根據節目流程的需要，將現場攝像機拍攝的畫面調度到LED大屏幕上，實現與現場觀眾的良好互動，活躍氣氛。

    具有很多專業的視頻效果，畫面可以任意分割及組合功能，除了常用的亮度還有飽和度、色鍵、黑白、色彩調節等效果，可根據節目的特殊需求對視頻內容加以調整和處理。

    快捷的軟化邊緣和3D梯形校正功能，可以將視頻內容調整到適于任何3D投射對象。軟邊融合功能可將視頻內容調整到適合在多個屏幕上放映，從2個或3個屏幕甚至巨型的大型屏幕設備播放。

    4、結束語

    經過改造后的音頻系統、燈光系統和LED屏幕系統，擺脫了原來獨立操作導致的配合上的人為不同步性，轉變成由MIDI同步燈光和LED屏幕的聯控系統，極大提高了節目演出的效率，增加了節目的流暢度、同步性和統一性，大大增強了觀眾對演出節目的音、光、畫同步性的認可。筆者認為，該系統對精準度要求很高的燈光秀以及有特殊要求的節目具有很好的適用性。

作者：楊軍，黃耀民《由MIDI同步燈光和LED屏幕的聯控系統組建與應用》
