目前城市基礎光纖網絡建設方面已經取得很好的成績，充分利用現有的光纖網絡設施資源，結合先進的光纖寬帶技術，在此基礎上建設網絡視頻監控聯網報警系統。同時，安全問題也給管理部門提出了更高的要求，城市的人員復雜、流動性大、各基層單位分散，在有安全事故出現時，監控中心、遠程分控可及時掌握現場情況、監督服務和執法。在此背景下，我們完全可以利用現有光纖網絡或?qū)拵ЬW(wǎng)絡，建設一套適用于城市遠程視頻監控聯網報警系統，對各個角落的安全情況隨時進行遠程綜合監控，一旦出現異常情況，相關部門可以及時發現并掌握情況。

    一、系統整體需求分析

    平安城市高清數字化監控是一套覆蓋整個城市的大型監控聯網報警系統，隨著系統的不斷深入建設，未來，系統的監控點將數以千計、萬計，因此，對系統整體上有如下要求：

    1、充分利用現有光纖、內部通信電路和寬帶網絡，整合已有的、分散的各個監控網絡，以保證最大程度的利用現有資源，避免重復投資。2、必須具有強大的接入能力，以實現大規模、大范圍的監控點覆蓋。3、必須支持靈活的接入方式，以適應各個監控點網絡傳輸條件的差異性。4、必須具有集中管控功能，以保證整個系統可控制、易管理。

    其次，平安城市高清數字化監控需要完成各類應用的整合與調用，包括：1、監控圖像的錄制、存儲與點播回放。2、傳統報警系統的視頻化改造升級。3、移動偵測等。這就要求系統必須具備靈活的擴展能力和強大的整合能力，具備可靠、強大的安全特性。

    二、系統方案的組成

    平安城市高清數字化監控，是城市監控的一個延伸，其把社會治安監控從室外延伸到屬于公共服務場所的室內，屬于安全監控的典型應用。由于城市監控單位比較分散，因此有必要強化城市監控單位的安全管理措施。城市監控通過對城市監控單位實施隱蔽式遠程圖像監控管理，變被動式接警處理為主動式監管，不僅可以大大緩解管理中的種種的問題，對于發生在城市監控內的各種違法犯罪行為起到一定的震懾作用，而且，必要情況下的圖像資料的錄像保存還可以作為公安機關對于犯罪認定和處理的有效依據。

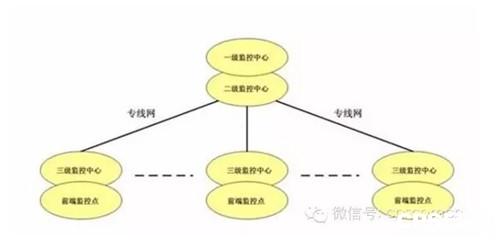

    1、組網說明

    各前端監控點高清網絡攝像機(即視頻圖像、探測、報警、巡檢等監控信號)，直接通過城市光纖網絡或?qū)拵＞€電路，鏈接到安裝在城市監控單位管理辦公室局域網上的中心管理服務器上，并上傳到城市監控上一級單位，其他城鎮的監控單位內部相關監控部門與人員，由城市監控單位管理辦公室監控系統管理員授權，通過客戶端軟件，監控相關監控點。

同時，其他相關部門或人員亦可經授權，連接到平安城市高清數字化監控的專網，通過客戶端軟件瀏覽監控相關監控點圖像。如果需要將其他社會有關行業的視頻監控信號，接入到城市監控單位管理辦公室，僅需在其他社會有關部門監控中心添加數字矩陣子系統或IP端口即可。

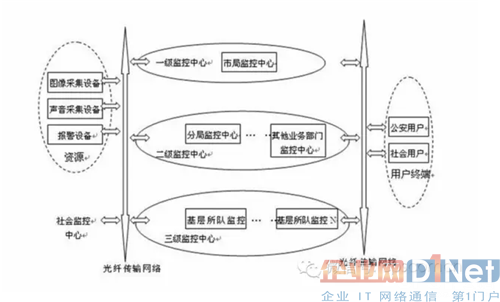

    2、系統總體架構

    平安城市(數字高清監控系統)是一個覆蓋整個城市的集成化、開發化、多功能、綜合性大型監控聯網報警系統，業務范圍涵蓋治安、交管、消防、刑偵、內保、其他企事業等，包括圖像監控與報警系統、重點要害部位監控與報警系統、相關企事業單位監控與報警系統、居民小區技術防范系統、GPS和CAS機動車防盜防劫報警系統、道路監控和卡口系統、電子巡更管理系統等獨立而又互相協作的子系統，平安城市高清數字化監控不僅僅強調以上各個子系統的建設，也強調對以上系統和相關資源的整合與集成。雖然系統的組成非常復雜，但是從資源組合與整合的角度上可以分為四個組成部分：監控中心，傳輸網絡平臺，監控資源和用戶群。監控資源是信息的提供者，用戶群是信息的服務對象，監控中心是信息的管理者，是信息存儲與共享的平臺，傳輸網絡提供了各種信息的傳輸通道，連接了以上三個部分。

    三、系統實現

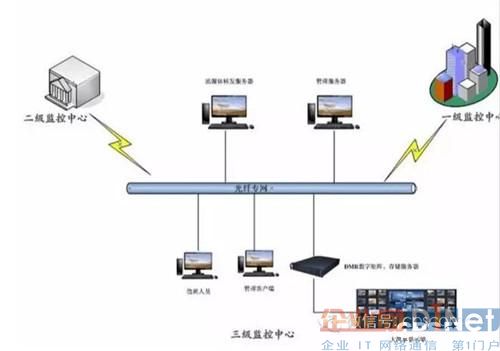

    1、三級聯網系統圖

    每一個派出所可以管理派出所管轄范圍內的所有監控點，除管轄范圍內的監控點該派出所無法訪問。派出所管理的所有權限有公安分局或者公安局來進行分配。前端所有高清網絡攝像機通過內網專線光纖傳輸?shù)饺?jí)監控中心(本級中心)，再由三級中心通過管理客戶端對前端的監控點進行管理、瀏覽和控制，系統還可以采用DMR數字矩陣的功能，在三級中心的大屏幕顯示墻上輸出高清數字視頻進行瀏覽監視，并且還可以作為存儲服務器使用，一臺DMR數字矩陣錄像機最大可以支持32T的磁盤空間存儲。利用DMR數字矩陣值班人員可以方便的在顯示墻上瀏覽前端的任意監控點。

    2、二級監控中心實現

    二級監控中心(分局監控中心)配置服務器，其中目錄服務為系統的二級目錄，二級中心范圍內的設備可由安裝在二級中心的網關服務管理，將所有監控點建成了一個完全基于網絡，功能非常強大的網絡視頻系統。實現了各派出所的聯網監控管理。

    錄像服務器(DMR-錄像服務器)提供圖像的存儲、回放、服務。每一個錄像服務器可支持多個攝像機圖像存儲、瀏覽。這多個攝像機可以是網絡內的任意位置的攝像機，不必按照順序或區域設置。

    在二級監控中心為了保障系統的正常運轉，目錄服務器和錄像服務器等都采用雙機備份方式。

    通過DMR數字矩陣的上墻功能，在監控中心的電視墻上可以任意顯示前端編碼設備的圖像。支持高清設備、標清設備同時顯示，一屏可以支持1/4/9畫面任意切換。互聯網的授權用戶都可通過登陸目錄服務器查看各自家中的任意一路圖像及錄像文件。

    3、一級監控中心實現

    整個聯網視頻監控系統，通過ISP提供的網絡進行聯網，實現了主管人員瀏覽直轄片區的安全情況，若有報警則在監控中心可以對報警點進行聲光報警和錄像，并可以聯動到110 指揮中心或直屬派出所，能及時地處理報警信息。

根據職責權限，主管人員方便地進行權限分配，并根據實時情況進行調度，使整個系統行之有效地運轉。

    所有的前端攝像機的圖像數字化、網絡化，并通過TCP/IP協議掛在LAN/WAN，通過強大的服務器以及數據庫對網絡上的視頻流進行管理。

    管理服務器具備管理幾千路視頻流的能力，支持多服務器結構，客戶端的數量理論上沒有限制。

    固件升級免費并可以通過網絡遠程進行。所有的維護、參數設置全部通過網絡遠程進行。
